低国土交通省低騒音型建設機械
排3ディーゼル特殊自動車
平成18,19年排出ガス規制適合車（3次基準）
ラフテレーンクレーン 旧モデル

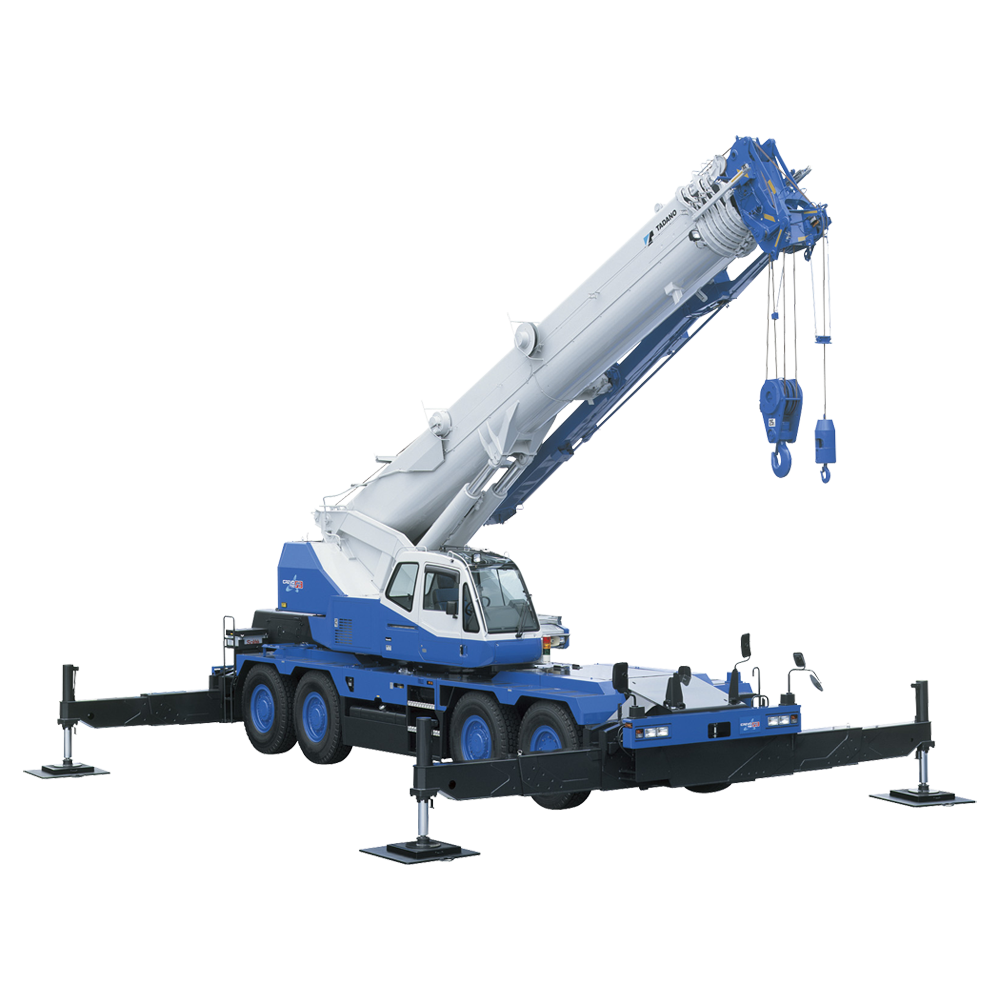

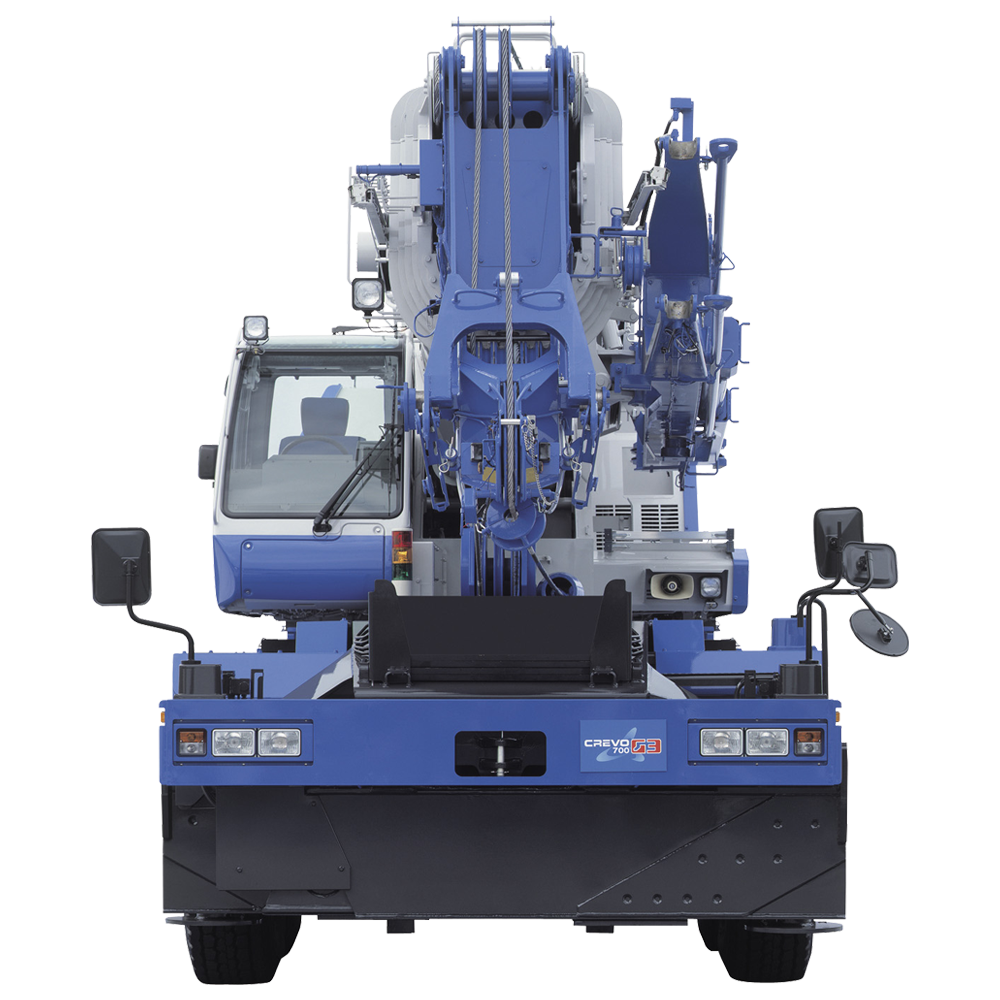

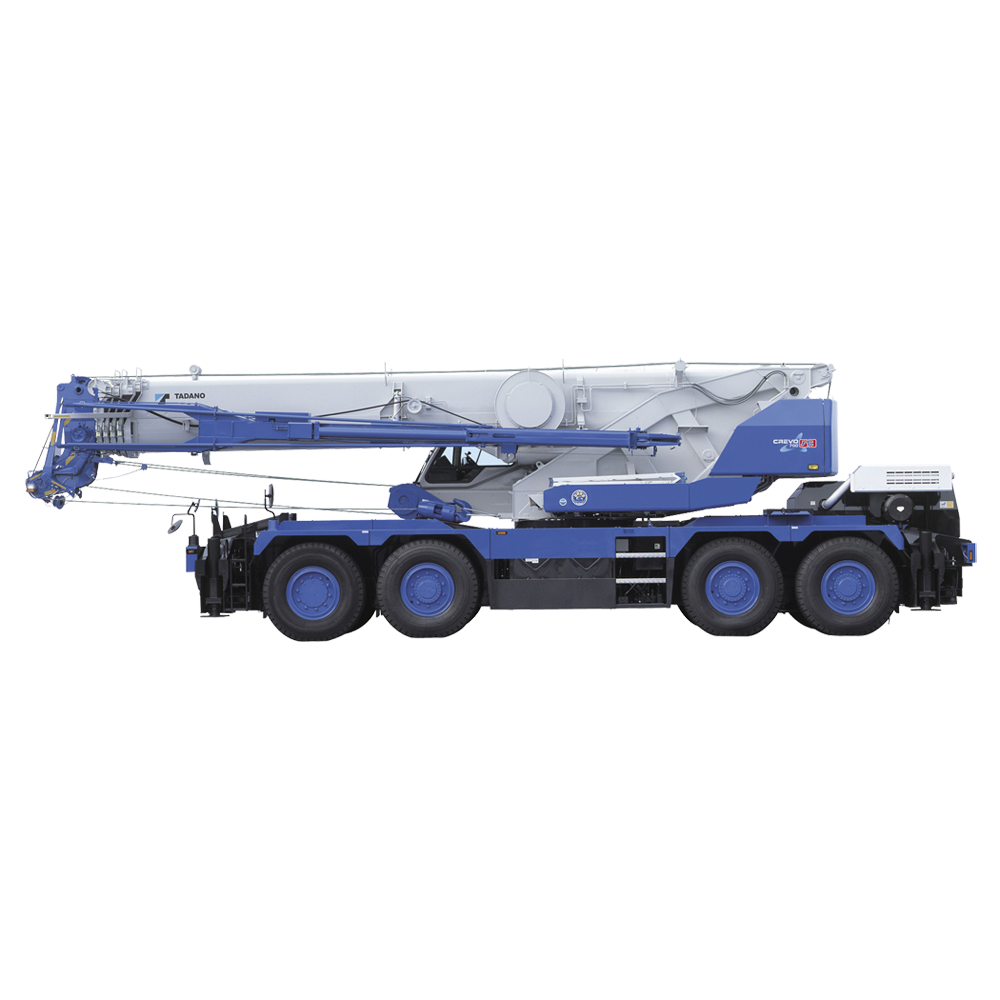

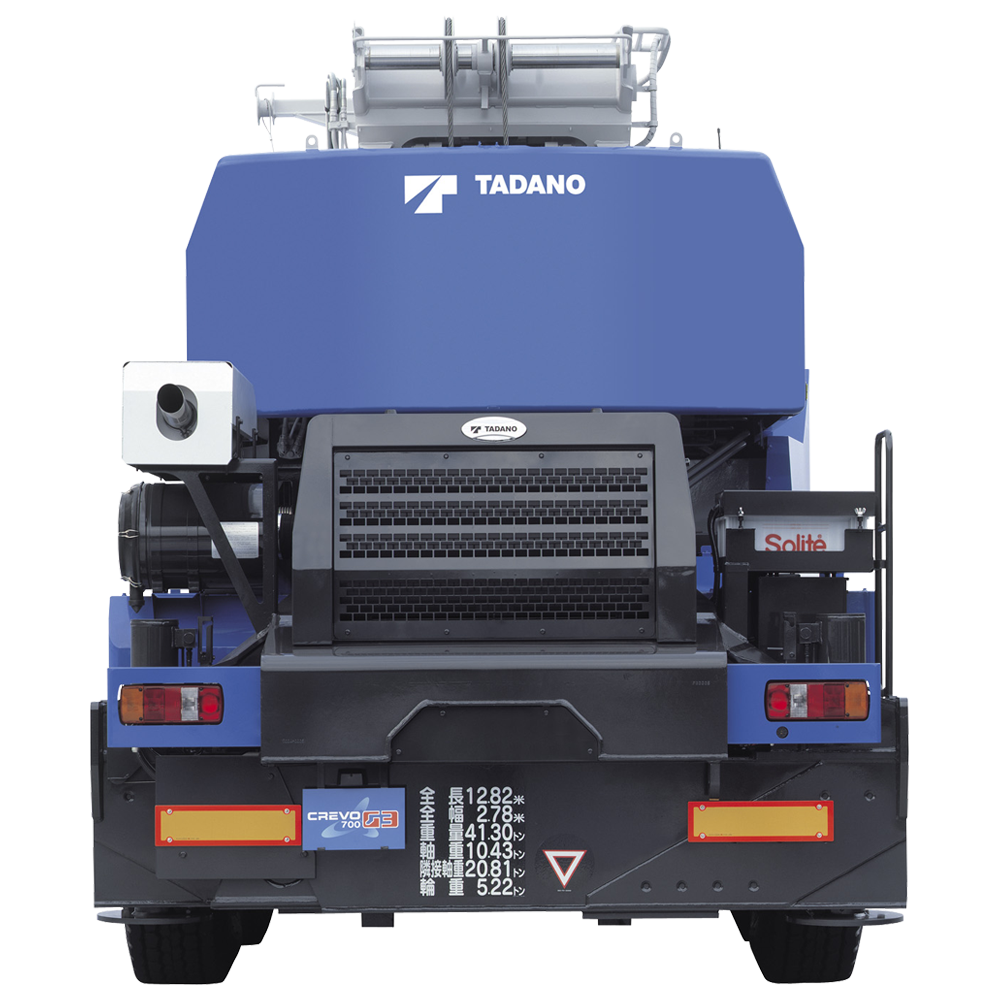

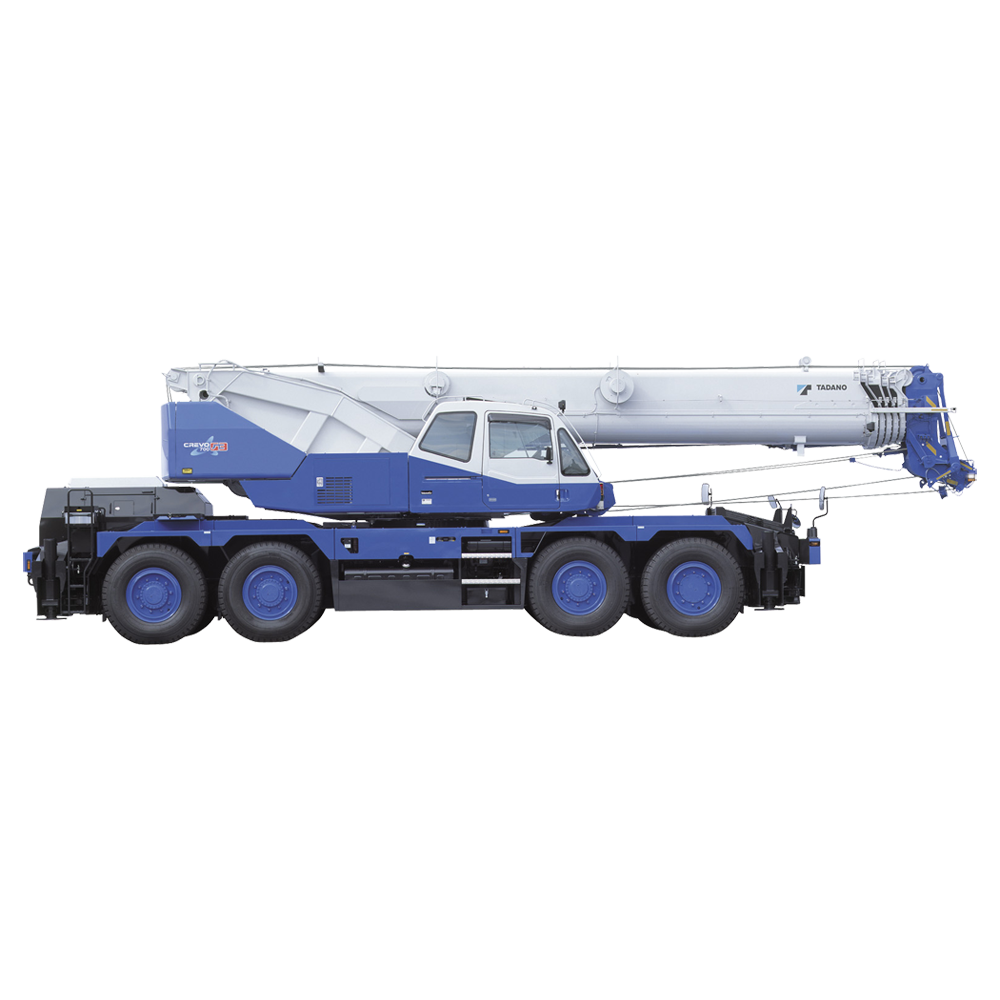

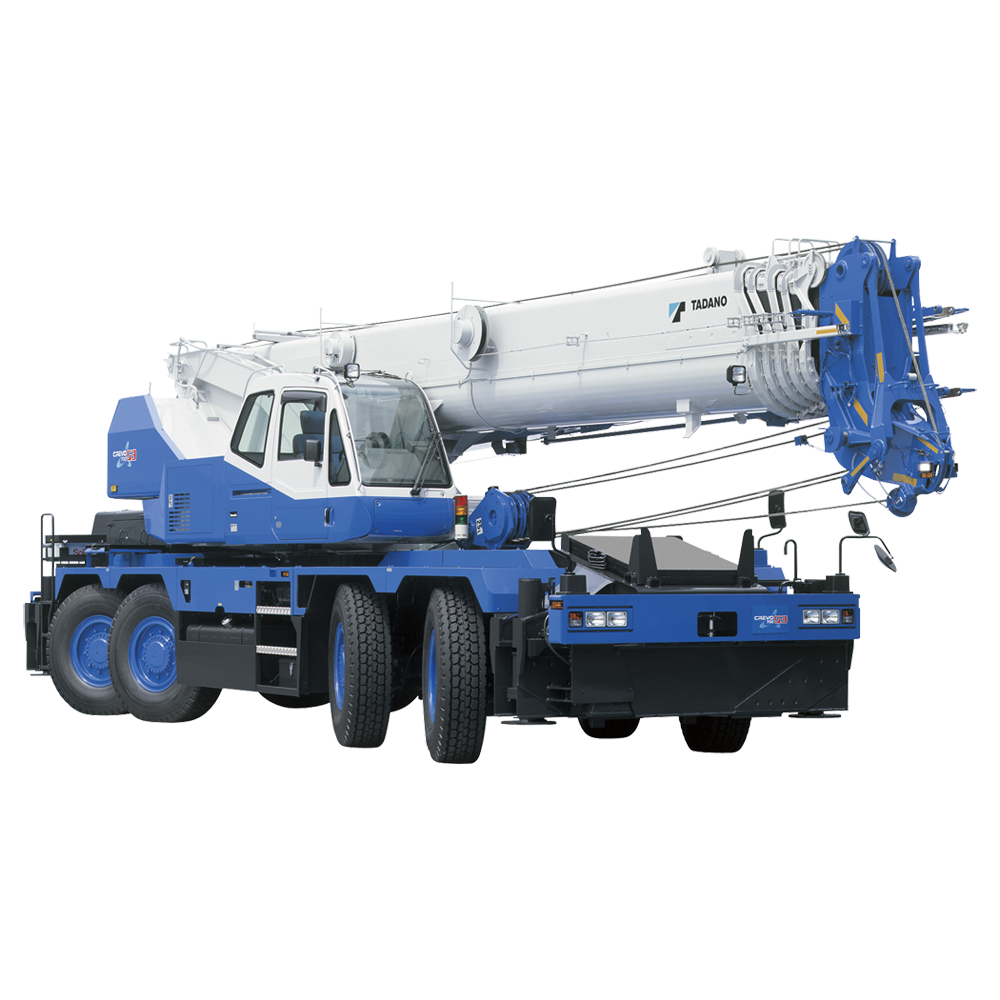

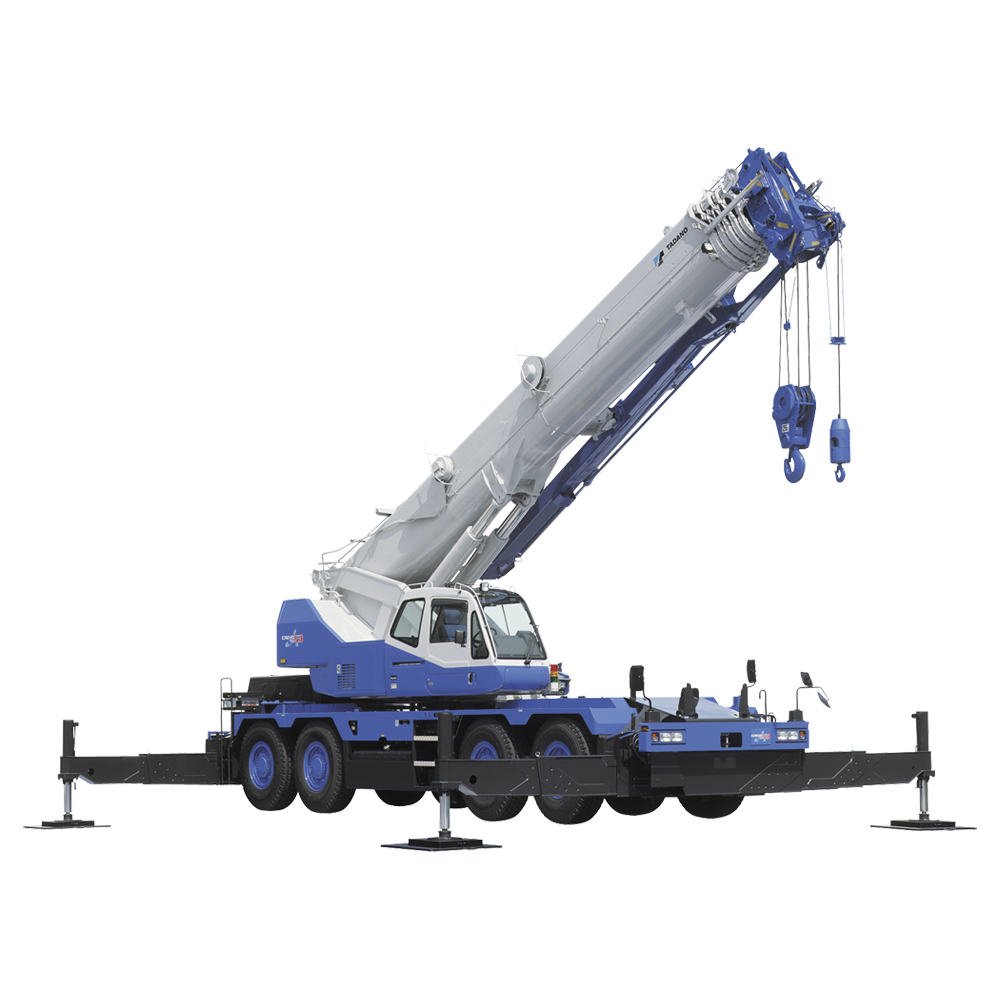

GR-600N-2
- 主要諸元等
主要諸元等
クレーン
| 最大つり上げ能力 | 9.8m ブーム | 60,000kg × 2.8m (14本掛) |
|---|---|---|
| 8.0m ジブ | 4,000kg × 76° (1本掛) | |
| シングルトップ | 5,000kg (1本掛) | |
| 最大地上揚程 | ブーム | 45.2m |
| ジブ | 58.0m | |
| 最大作業半径 | ブーム | 36.0m (標準性能)､ 40.0m (前方特別性能) |
| ジブ | 40.2m (標準性能)､ 47.5m (前方特別性能) | |
| ブーム長さ | 9.8m ～ 44.0m | |
| ジブ長さ | 8.0m ～ 12.7m | |
| ブーム起伏角度 | 0° ～ 84° | |
| ジブオフセット | 5° ～ 60° | |
| アウトリガ張出幅 | 最大 | 7.6m |
| 中間 | 7.2m､ 5.28m､ 4.28m | |
| 最小 | 2.36m | |
走行時寸法
| 全長 | 12,815mm |
|---|---|
| 全幅 | 2,780mm |
| 全高 | 3,750mm |
重量
| 車両総重量 | 41,295kg |
|---|---|
| 前前軸重 | 10,140kg |
| 前後軸重 | 10,380kg |
| 後前軸重 | 10,430kg |
| 後後軸重 | 10,345kg |
走行性能
| 最高速度 | 49km/h |
|---|---|
| 登坂能力 (tanθ) | 0.46 |
| 最小回転半径 | 7.55m (8輪ステアリング) |
| 11.5m (前4輪ステアリング) |
