ラフテレーンクレーン 旧モデル

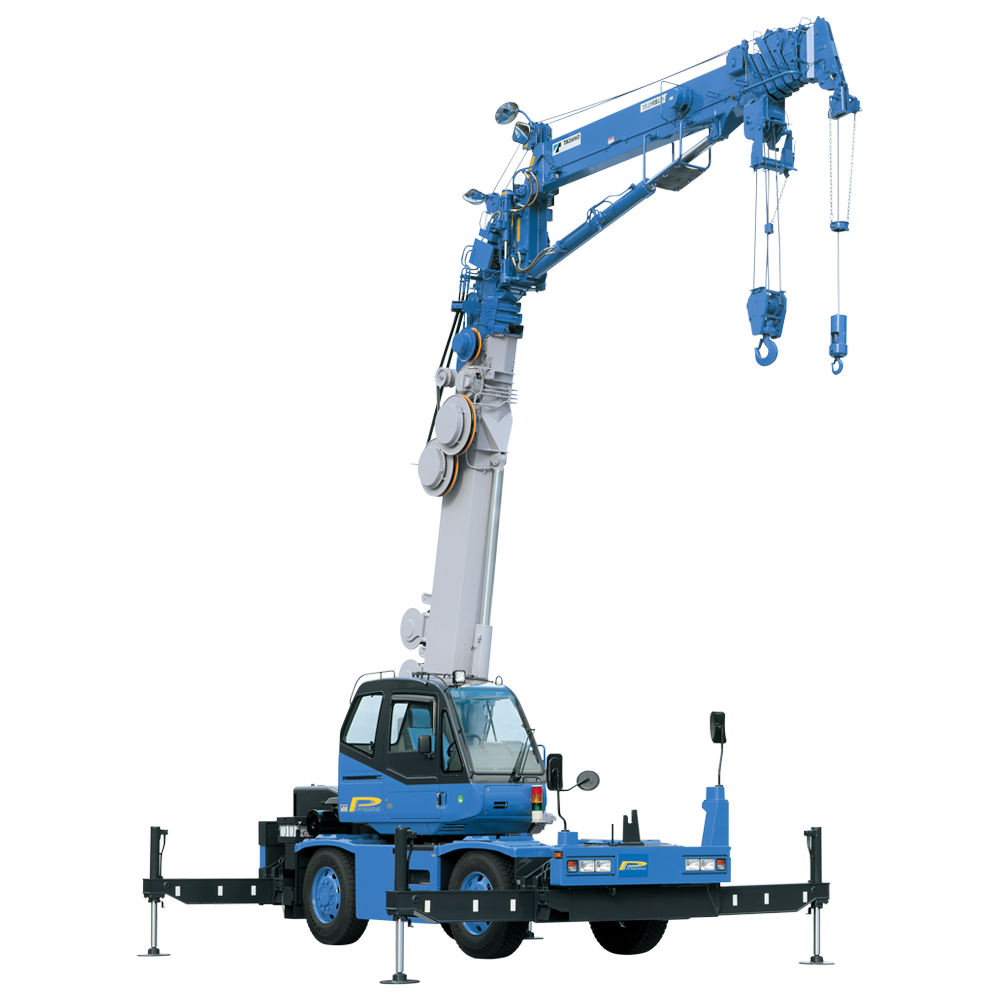

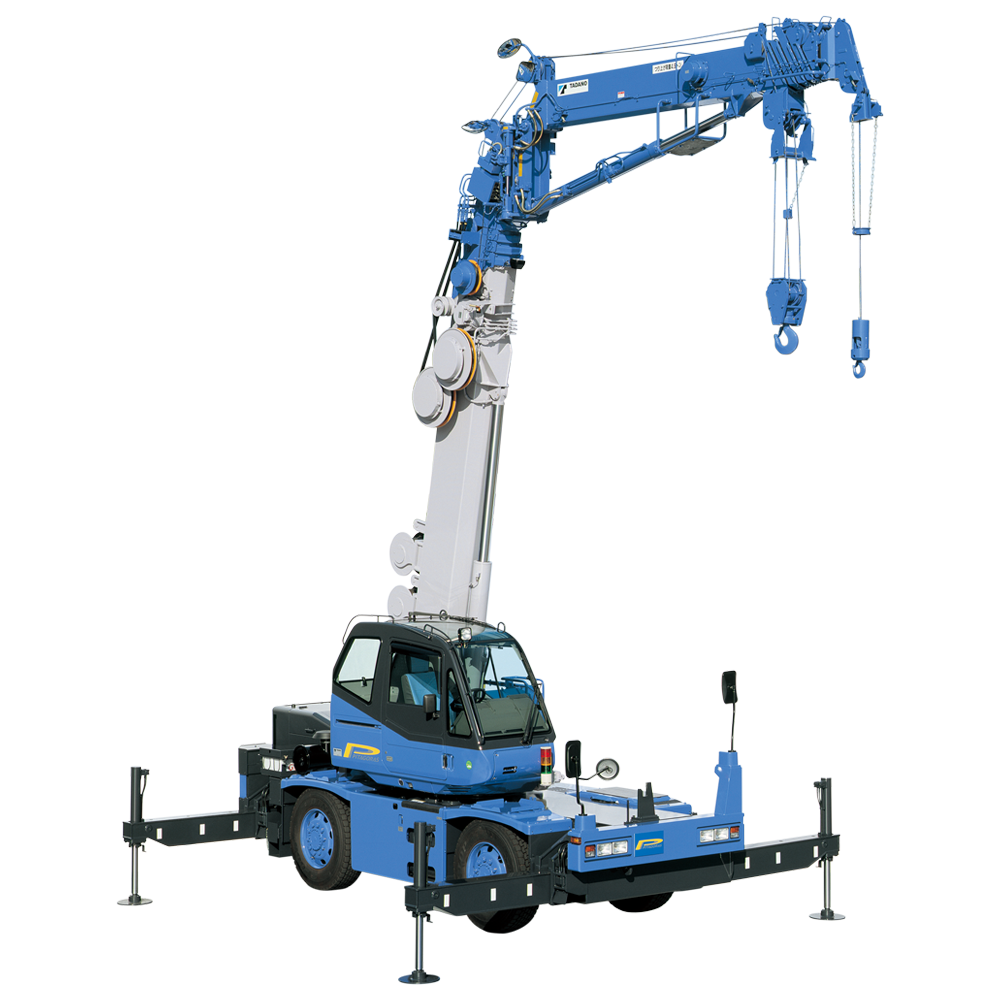

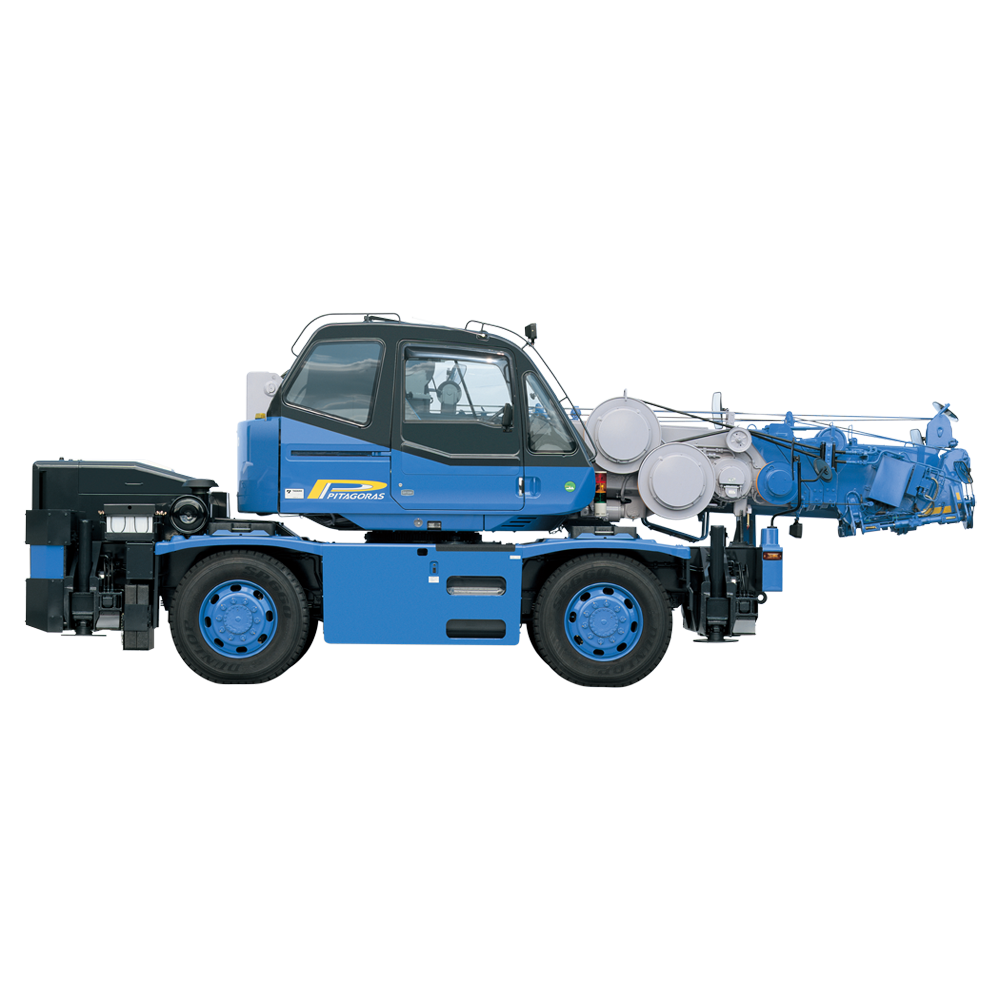

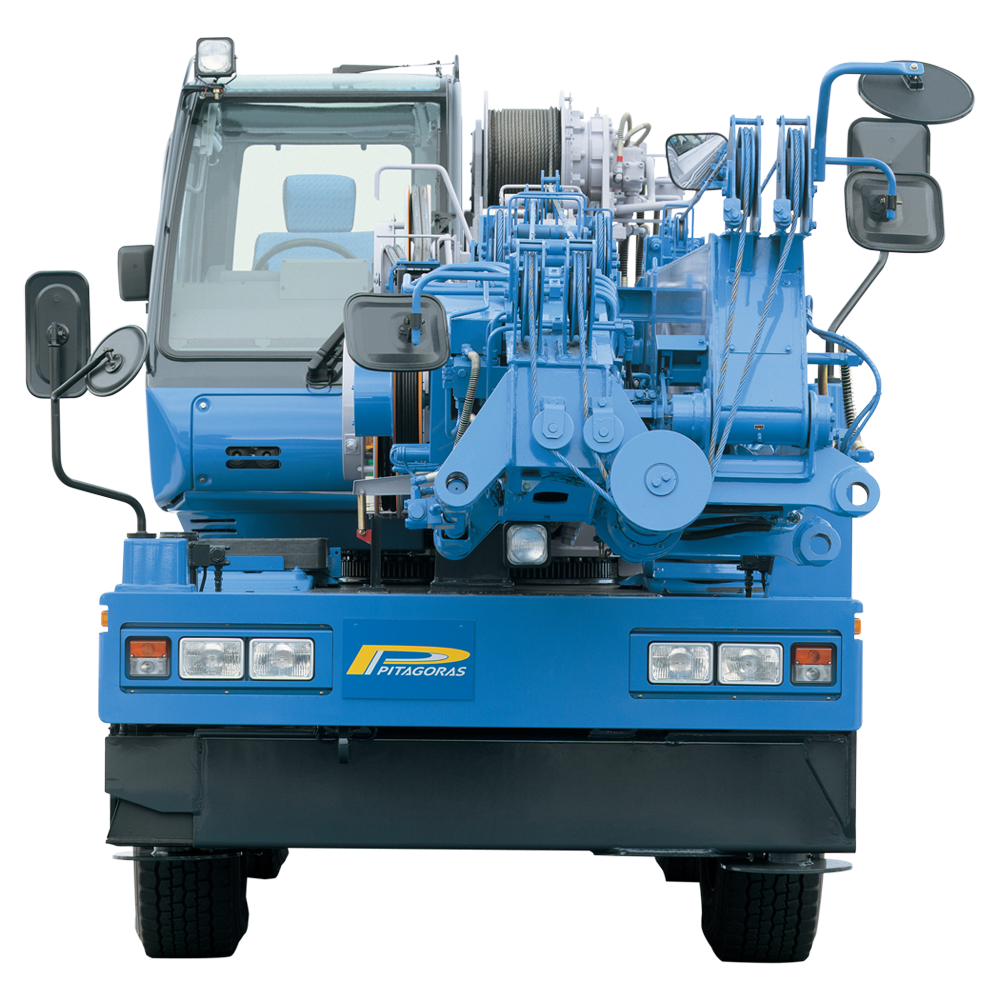

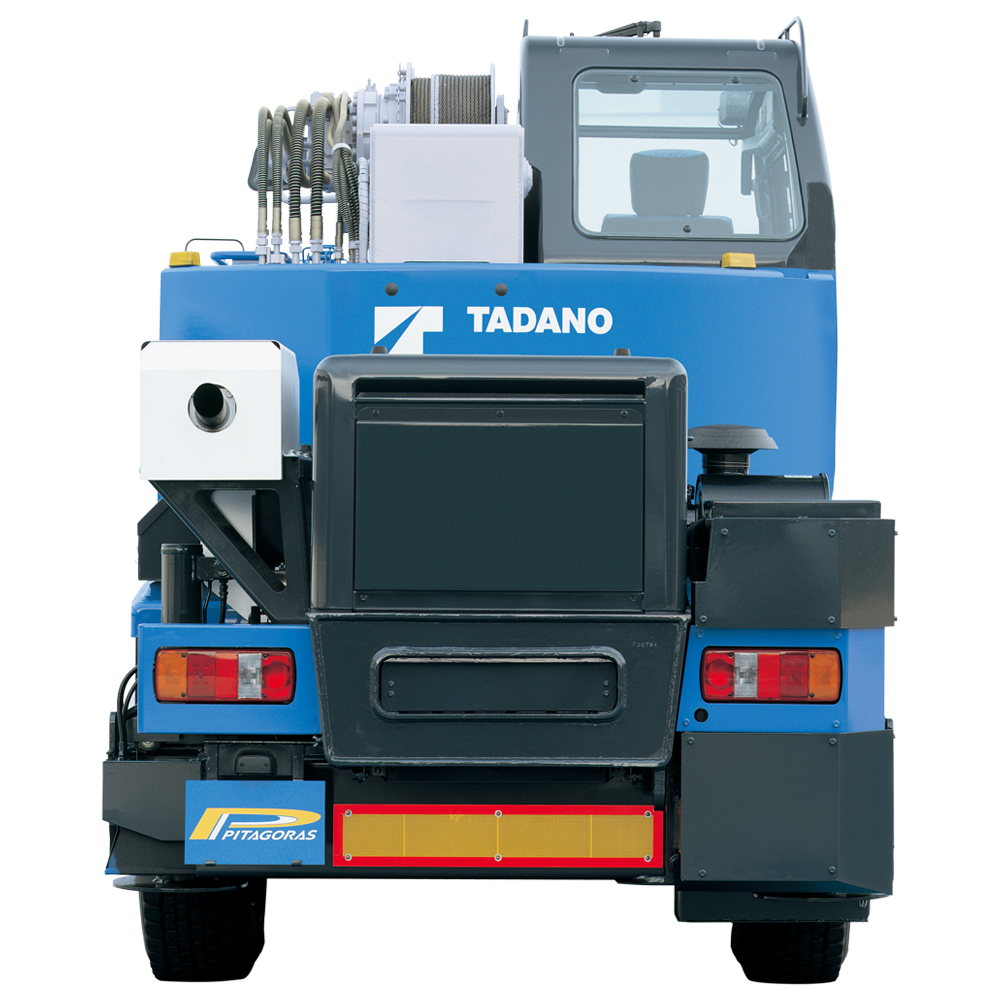

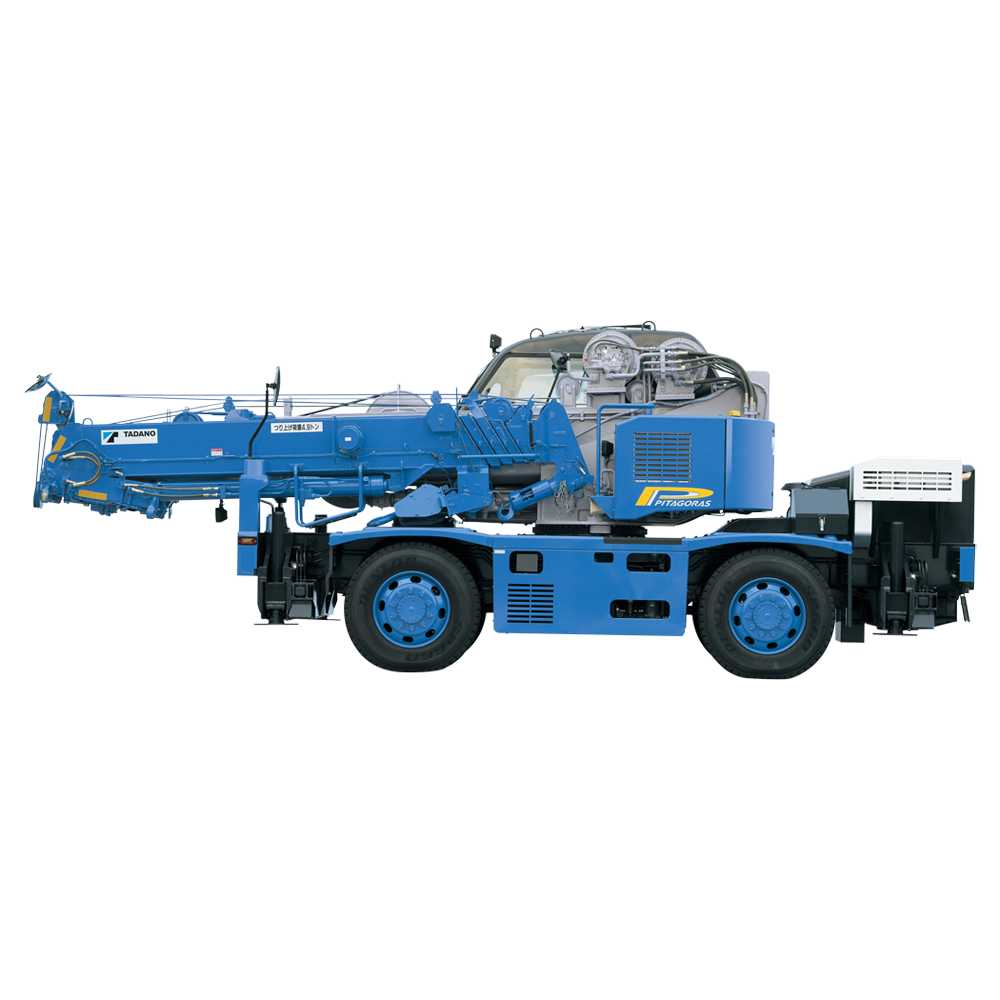

ピタゴラスGR-120F

カタログ

主要諸元

国土交通省低騒音型建設機械

排2国土交通省排出ガス 対策型建設機械(2次基準)

  • 主要諸元等

主要諸元等

クレーン

最大つり上げ能力 主巻作業3.3mジブ
5.5m ブーム
4,900kg × 2.0m (4本掛)
補巻作業
4.1m ジブ
1,800kg × 8.0m (1本掛)
最大地上揚程 主巻 19.0m
補巻 30.7m
最大作業半径 主巻 13.0m
補巻 23.0m
ブーム長さ 5.5m ~ 15.0m
ジブ伸縮長さ 11.8m
ブーム起伏角度 -3° ~ 82°
ジブオフセット 7° ~ 75°
アウトリガ張出幅 最大 4.7m
中間 4.3m、 3.5m、 2.5m
最小 1.64m

走行時寸法

  275/80R22.5 仕様 295/80R22.5 仕様
全長 7,430mm 7,430mm
全幅 2,000mm 2,000mm
全高 2,815mm 2,830mm
軸距 2,750mm 2,750mm

重量

車両総重量 14,695kg
前軸重 7,440kg
後軸重 7,255kg

走行性能

最高速度 49km/h
登坂能力 (tanθ) 0.46
最小回転半径 275/80R22.5仕様 295/80R22.5仕様
3.8m (4輪ステアリング) 4.1m (4輪ステアリング)
6.5m (2輪ステアリング) 6.8m (2輪ステアリング)
