カーゴクレーン

ZX300 series

特長

過負荷防止装置

過負荷防止装置

より大きな安全・安心のために。
「安全装置」を標準装備。
「強度」と「安定度」の両面から、クレーン作業を見守ります。

過負荷によるクレーンの破損、または転倒などの事故を未然に防止するための機能です。各検出器からの信号によって、作業状態および吊り荷の重さを検出します。検出された荷重が定格総荷重に近づいたときは、予告警報を出して注意を促し、作動速度を制限します。
さらに過負荷になったときは限界警報を発して、緩停止します。その際、荷揺れ抑制により、吊り荷も静止する先進の機能が搭載されています。

作業安全装置

作業安全装置

作業前の安心機能
パーキング・インターロック装置

パーキングブレーキを引かないと、クレーンの電源が入らず操作できないようにロックしています。

ジャッキの接地忘れを見逃さない。
ジャッキ・インターロック装置

ジャッキを接地しないと、クレーンを作動させることができません。

走行安全装置

走行安全装置

ブームの格納忘れを見逃さない。
ブーム・インターロック装置

従来のブーム伏せだけでなく、旋回忘れでブームが車幅からはみ出した状態も見逃しません。

起伏格納忘れ音声警報、PTO切り忘れ音声警報、
アウトリガ格納忘れ音声警報

ブーム・アウトリガの格納忘れとPTOの切り忘れを、音声メッセージで知らせます。

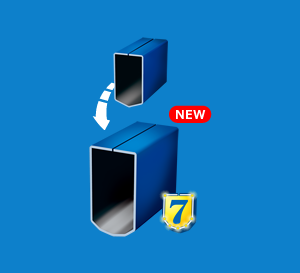

新 7角形ブーム採用

新 7角形ブーム採用

7角形断面

5角形から7角形へ。断面の角数をふやし、高い剛性を誇っています。横タワミにもすぐれ、性能も向上しました。

一枚板構造

折り紙のように7角形に折り曲げ加工。角のとれたシンプルで美しいフォルムです。

70kg級高張力鋼板採用

70kg級高張力鋼板採用

ブームの強度をさらに高めるために、大型クレーンで採用されている高張力鋼板にグレードアップ。一段と頼もしく、性能もアップしました。

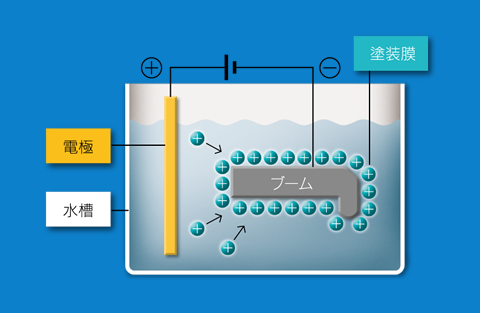

防錆、カチオン電着塗装

防錆、カチオン電着塗装

全身くまなく防錆、カチオン電着塗装採用。

下地は、塗料を電気的にミクロン単位の緻密さで付着させるカチオン電着塗装。ブームなどの内側も隅々まで徹底塗装し、サビを寄せつけません。仕上げはロボットによる入念な塗装が施されます。
いずれも揮発性有機溶剤を使わない環境にやさしい塗装システムです。

最適荷重設計、3点支持方式

最適荷重設計、3点支持方式

車両シャシフレームへの取り付けは、世界的にも実績のある3点支持方式。走行時のシャシフレームの動きにしなやかに対応して、車両への負荷を極力抑えます。

新 集中コントロールパネル

新 集中コントロールパネル

上段には、実荷重や空車時定格荷重のデジタル表示機能をビルトイン。さらに限界警告灯やアウトリガ張出状態表示灯も搭載しています。また空車時定格総荷重表、作業半径-揚程図も表示し、下段には各機能スイッチ類を集約しています。

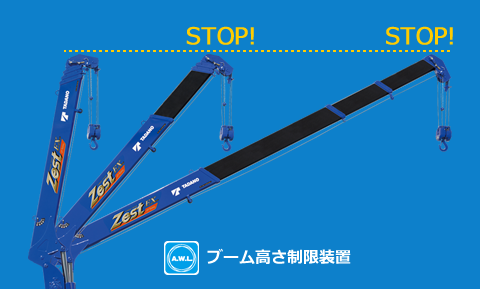

ブーム高さ制限装置

ブーム高さ制限装置

ブームの上限高(停止位置)をあらかじめ設定できる機能。送電線の下や屋内など、ブームの高さに注意が求められる作業現場で威力を発揮します。

フック・イン

フック・イン

1991年、タダノが世界に先駆けて開発し、いまでは作業の効率化に欠くことのできない機能として定着。作業終了時に安全にフックを格納します。

フック・アウト

フック・アウト

作業開始時にフック取出スイッチを押すだけで、ブームの「起」に連動してフックが自動的に解除されます。

大画面 カラーデジタルラジコン

大画面 カラーデジタルラジコン

実荷重、定格荷重、モーメント負荷率などの作業情報を、常時手元で確認できます。
2.7インチ カラーの大画面で、そのうえ明るい場所でもくっきり見える反射型のため、晴天時の屋外においても高い視認性を確保します。

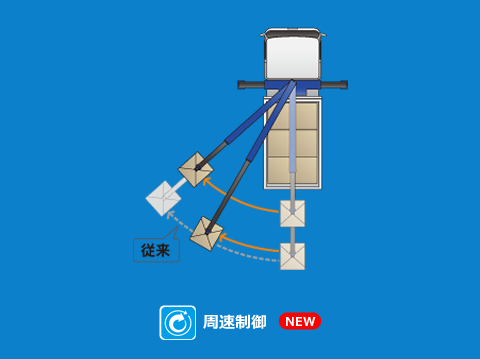

周速制御

周速制御

作業半径が大きいときには旋回速度を自動的に落とすなど、作業状態に応じて旋回速度をコントロールします。

ショックレス機能

ショックレス機能

ブームの起伏や伸縮操作時に、シリンダがストロークエンドに達した際のショックを抑えます。操作時には、シリンダが停止位置に達する前に速度を落とし、緩やかに停止します。

停止スイッチ

停止スイッチ

ラジコン本体の上部に設置。もしもの時、即座に停止できます。

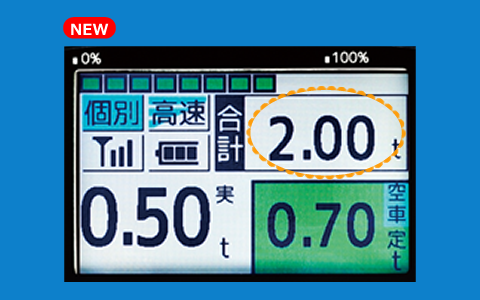

積載荷重表示

積載荷重表示

トラックに荷を積み込み、または積み降しするとき、吊り荷の荷重を加算または減算することにより、積み荷の積載荷重を計算し、表示します。これにより車両への積載量の確認が容易で、作業の効率化や、過積載の防止にも役立ちます。

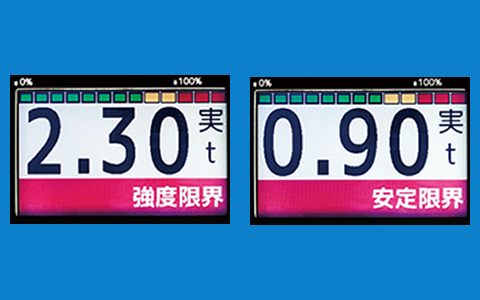

強度監視・安定度監視

強度監視・安定度監視

限界に近づくとモーメントバーグラフが黄色から赤に変化し、限界に達すると「強度限界」または「安定限界」を点滅表示します。

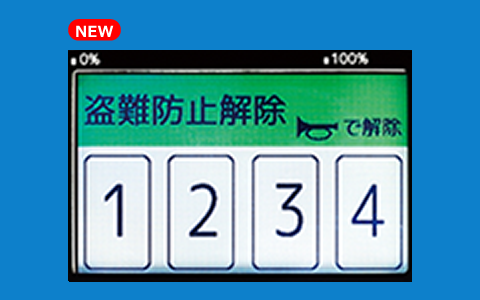

盗難防止装置

盗難防止装置

ラジコンからも設定・解除が可能です。

ブーム高さ制限装置

ブーム高さ制限装置

ブームの制限高さが、表示されます。

フィーリング・オペレーション

フィーリング・オペレーション

ブーム旋回や起伏操作でトリガーを引いた時の作動速度を、標準よりも早めたり、遅く設定することができます。

フック平行移動 フック水平移動

フック平行移動 フック水平移動

「平行モード」を選択。あとは、ブーム伸ばし、または縮み操作をするだけで、フックはブームと平行に移動します。

「水平モード」を選択。あとは、ブーム伸ばし、または縮み操作をするだけで、フックが地面と水平に移動します。

荷揺れ抑制機能

荷揺れ抑制機能

ブーム旋回起動時、または停止時の荷振れを抑制します。吊り荷動きと、クレーンの動きがシンクロするよう自動制御し、安定したクレーン作業を実現します。
さらに伸縮・起伏・ウインチの動作時には、ショックレス機能が働きます。

フィーリング・オペレーション

フィーリング・オペレーション

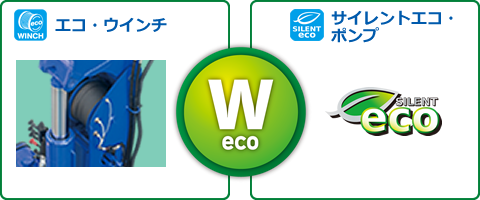

エコ・ウインチ

エコ・ウインチモータが、吊り上げ荷重に応じて自動的にスピードをコントロール。軽荷重作業は、従来のスピードを維持し、重荷重作業になると、安全に配慮したスピードに抑制します。
これにより作動油の最大流量を大幅に低減し、油温上昇も抑制しました。

サイレントエコ・ポンプ

クレーンの作動能力はそのままでありながら、エンジン回転数を低減し、燃料消費量も削減。
※ 架装車両により、サイレントエコ・ポンプが装着不可能な場合があります。

特長

主要諸元等

型式 ブーム
段数
空車時
最大クレーン容量
最大地上揚程
(空車時定格総荷重)
最大作業半径
(空車時定格総荷重)
ZX306 6段 2.93t × 2.4m (4本掛) 約15.9m (0.43t) 14.4m (0.18t)
ZX305 5段 2.93t × 2.4m (4本掛) 約13.7m (0.93t) 12.1m (0.28t)
ZX304 4段 2.93t × 2.6m (4本掛) 約11.4m (1.33t) 9.8m (0.40t)
ZX303 3段 2.93t × 2.7m (4本掛) 約9.2m (2.40t) 7.5m (0.63t)
