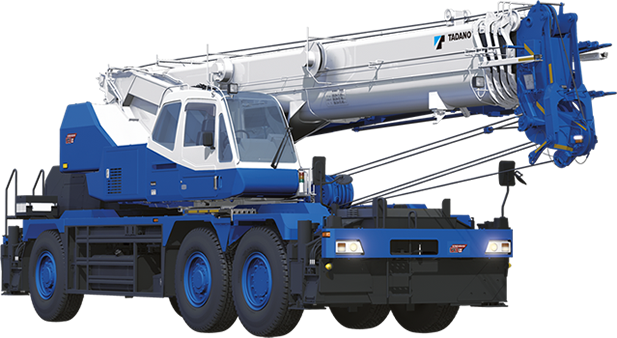

GR-500N G3α
GR-500N G3α

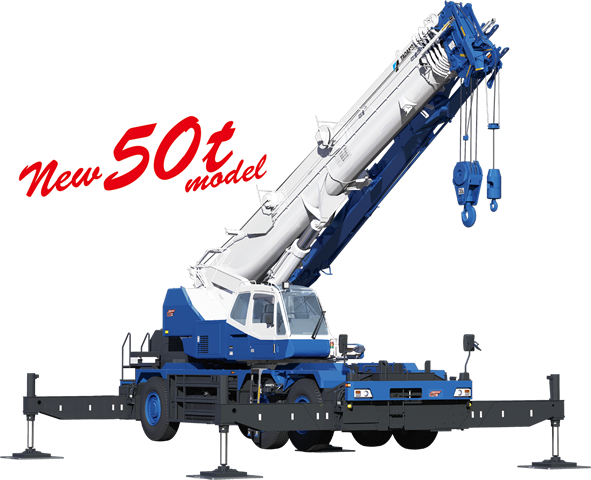

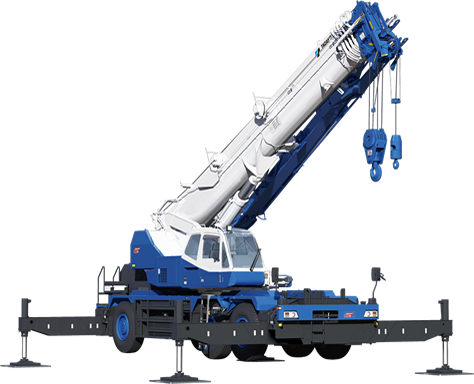

CREVO 500 G3α クリーンな新型エンジンを採用！軽量でコンパクトな3軸キャリヤ。高機能の「α」に待望の50t吊り誕生です

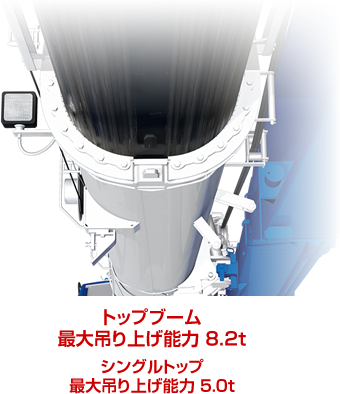

高強度ラウンドブーム

車両の軽量化とクレーン性能を両立させるラウンドブーム。
さらなる強度アップにより、最大吊り上げ能力が大幅に向上。

ラウンドブーム
GR-500N G3α

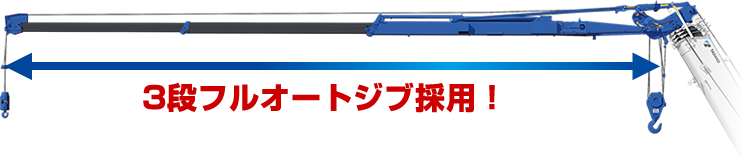

3段フルオートジブ採用

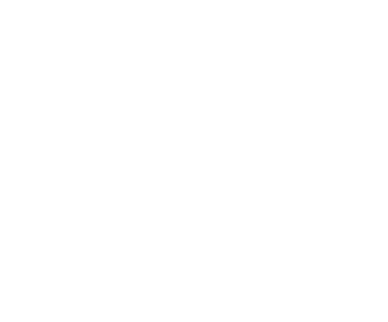

  • ジブ長さ
    8.4m～17.7m
  • 最大地上揚程（ジブ）
    55.7m
  • 最大作業半径（ジブ）
    38.0m(標準性能)
    39.0m(前方特別性能)

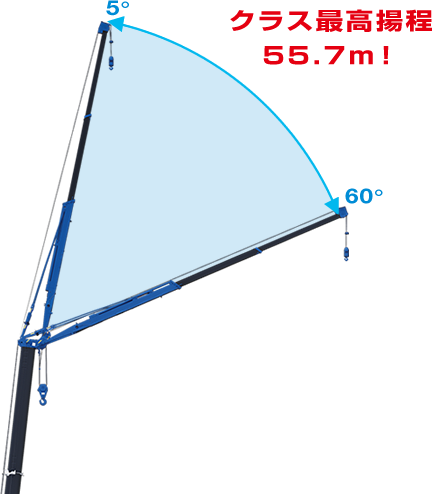

  • ジブオフセット角度
    5°～60°
  • シングルトップの定格総荷重
    5.0t

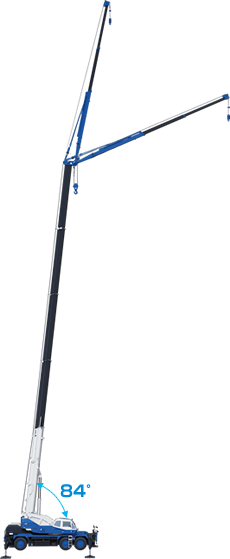

  • ブーム長さ
    9.6m～37.0m
  • ブーム起伏角度
    0°～84°
17.7m 3段フルートジブの採用で
最大地上揚程55.7mを実現。
作業領域を拡大しました

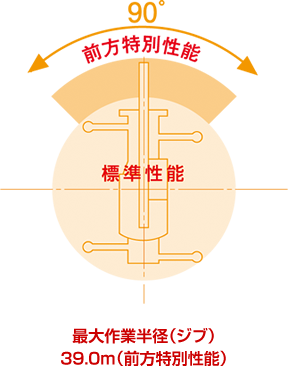

前方特別性能

車両前方範囲(最大90°)で、安定性能を向上させます。

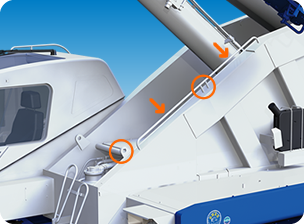

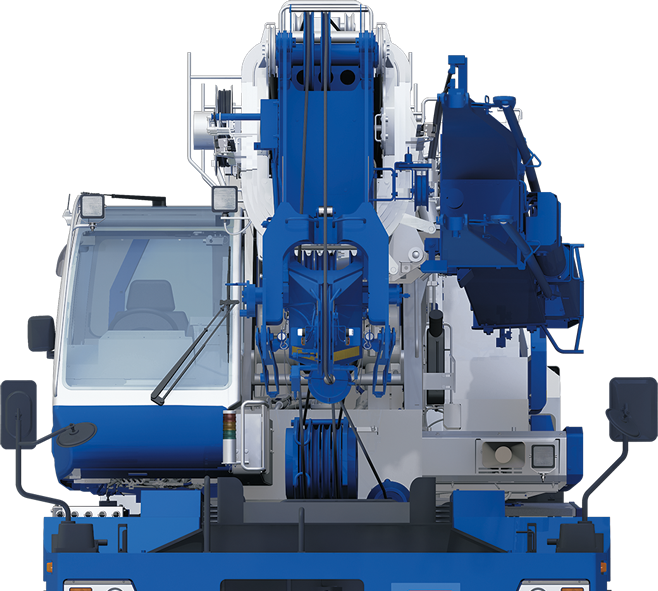

SACO Jib

ジブ張出作業でブーム上側のテンションロッド接続が不要に。高所作業をなくし、低位置での安全な作業を実現しました。しかも省スペースでの張出が可能で、張出・格納時間も大幅に短縮します。

1.
2.ジブを下に移動させ、ブーム下側にて接続 定位置において安全にテンションロッドの接続が完了
3.ジブを前方にふりだす
4.補巻ワイヤロープをジブに通す
5.チルトシリンダでジブを起こす
ジブ展開は空中で行うため省スペース作業が可能です。狭い住宅街や建方現場、配電線のある現場などで威力を発揮します。

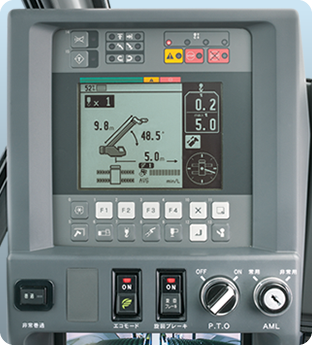

AML

操作性と視認性に優れたAMLを装備。

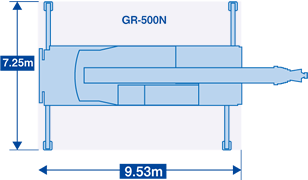

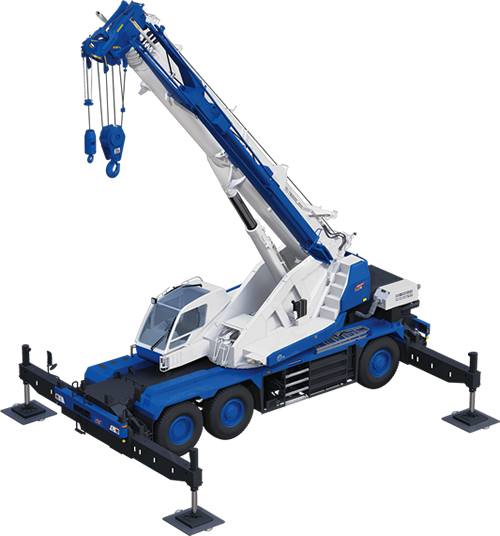

アウトリガ

設置占有幅がコンパクト。狭い現場でも有利です。

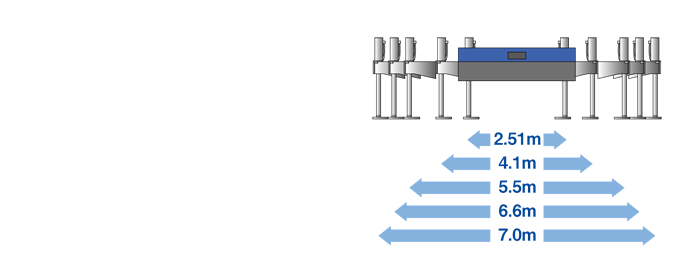

5段階張出のアウトリガで、様々な現場状況に対応できます。

格納式昇降ステップ

キャビンへのアクセスが安全に行える、
格納式の昇降ステップを採用。

昇降ステップ
昇降ステップ
昇降ステップ
昇降ステップ
GR-500N G3α

ステップ

前方と後方にステップを設置。滑りにくいフラットフェンダー
とともに安全な昇降・移動を可能にします。

アルミ敷板

アルミ敷板※を標準装備。
※1,000mm×1,000mm×25mm・4枚

エンジン

油圧ポンプ吐出量の最適制御により作業時の
燃費低減を実現しています。

ディーゼル特殊自動車 2011年排出ガス規制適合 低騒音型建設機械指定取得

再生制御式DPF

再生制御式DPFを搭載

安全装備

安全装備を更に充実。

  • アウトリガ操作時の作業用補助制動装置インターロック
  • アウトリガ誤伸縮警報
  • インジケータ、ブザー故障確認機能
  • 作動油フィルター目詰まり警告灯機能

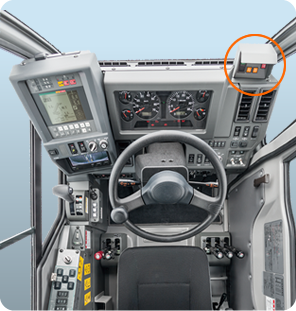

AML外部表示灯、AML外部表示灯ガード
(オプション)

収納 物入れ、脚立、タイヤ歯止め

複数の物入れのほか、装備品を取出しやすい位置に格納。
作業効率を大きく向上させる、頼もしい収納力です。

物入れ（左側）

物入れ(右側)

脚立スペース(キャリヤ左上)

盤木・タイヤ歯止め（左側・右側）

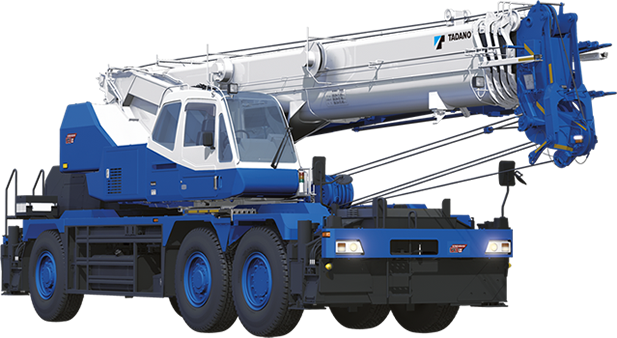

コンパクトなキャリヤ

車体の軽量化を実現、車両総重量 ： 35,795kg 旧モデルより3,100kg軽量

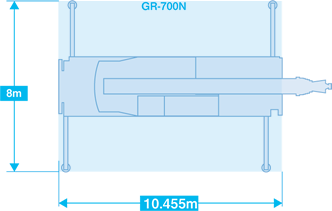

クラス最小の全幅 2,780mm　キャリヤ長 9,530mm GR-700Nよりも925mmコンパクト
2・3軸が常時駆動するフルタイム4DW方式を採用。（インターアクスル・デフロック付）

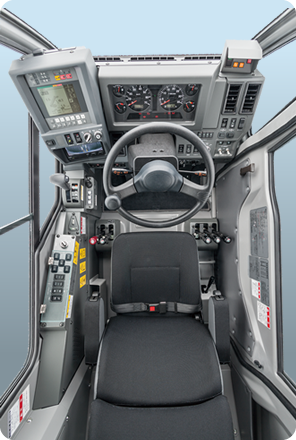

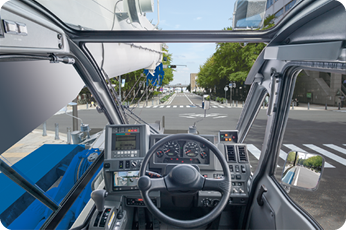

キャビン

クリアな前方視界と快適なキャビン

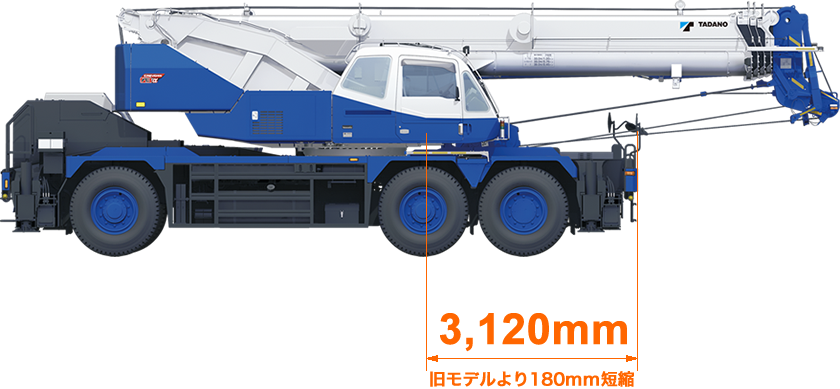

視認性の確保

運転席～バンパ前端間を大幅短縮。ブーム先端に2方向の広角カメラを標準装備。モニタによる視認性の向上で、ブーム突出によるリスクの低減をはかっています。

カメラ

モニタ

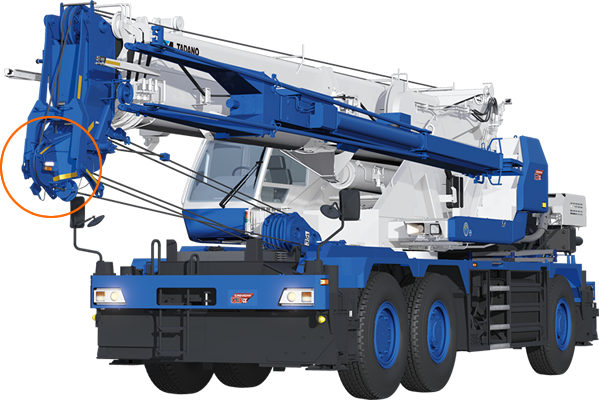

LEDライト

ブーム先端に被視認性を高める高輝度の
LEDライトを装備しています。

プロジェクタ式ハロゲンヘッドランプ

※ディスチャージヘッドランプをオプション設定

その他装備群

エンジンリターダ（圧縮開放ブレーキ）
永久磁石式リターダ
目詰まり警報付きステアリングフィルター
目詰まり警報付き作動油フィルター
マーカーランプ（オプション）

後方監視カメラ（オプション）

路肩灯（オプション）

燃料消費モニタ

安全作業を監視するAMLモニタに、環境貢献を推進する燃料消費モニタ機能を搭載。
CO2排出量削減、燃料消費量の改善、低騒音作業など、作業効率と環境に配慮した操作をサポートします。

待機中

待機時消費燃料情報により、無駄なアイドリングが把握でき、燃料節約に貢献します。

◀待機時消費燃料表示
待機時間表示

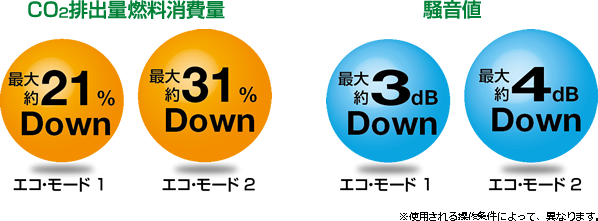

エコ・モード

エコ・モード・スイッチ

クレーン操作中のエンジン最高回転数を制限して、作業に適した回転数に切替可能です。
エコ・モードの選択は、作業や、現場環境に応じて予め画面上で設定。
あとは、エコ・モード・スイッチを入れるだけのカンタン操作です。

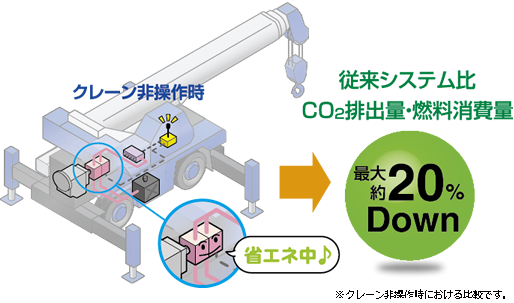

ポジティブ・コントロール

クレーン作業時の油圧ポンプ吐出量を、操作レバーの操作量に応じて効率よくコントロールします。クレーンを操作していない時は、油圧ポンプ吐出量を最小限に抑えられるため、非操作時のCO2排出量・燃料消費量を最大約20％削減できます。

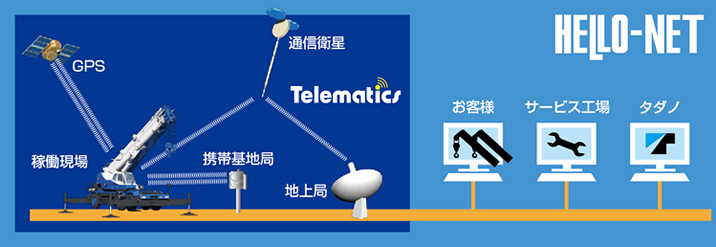

テレマティクスWEB情報サービス 「HELLO-NET」

1台ごとの位置情報はもちろん、日々の稼働状況や燃料残量、部品交換や点検時期も確認できます。
機械情報の共有で、よりきめ細かいサポートサービスを提供いたします。

※携帯通信を標準装備。（オプションで衛星通信に変更できます。）
