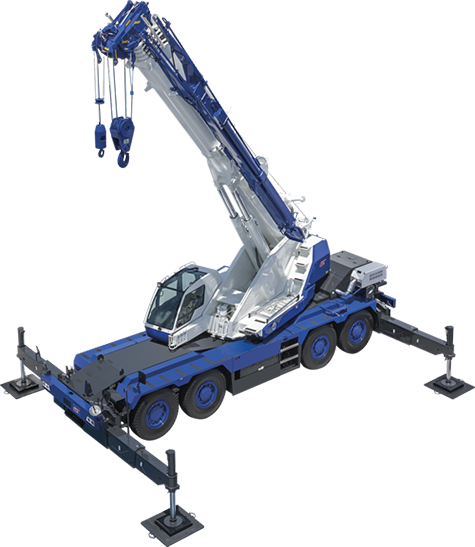

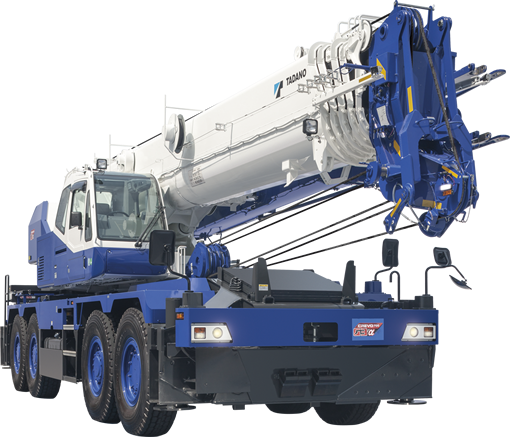

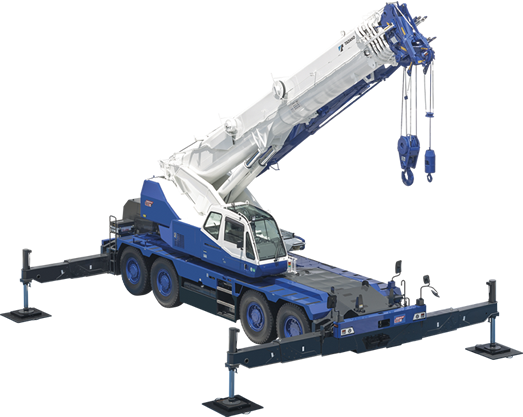

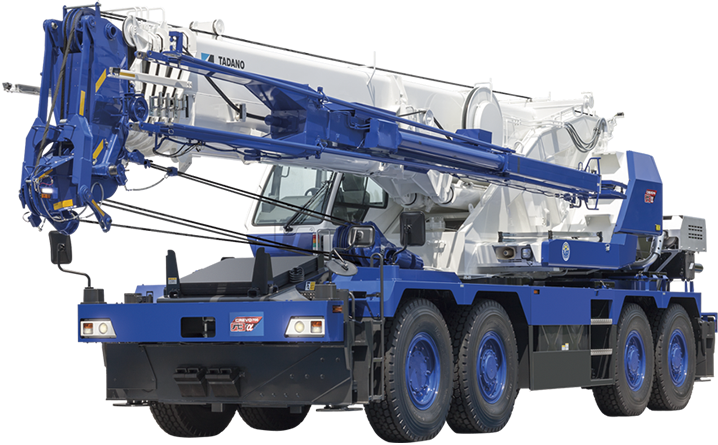

GR-700N G3α
GR-700N G3α
CREVO 700 G3α 新型エンジン採用でよりクリーンに!3段ジブの採用で作業領域がさらに拡大。格段に頼もしさを増した「α(アルファ)」の誕生です。

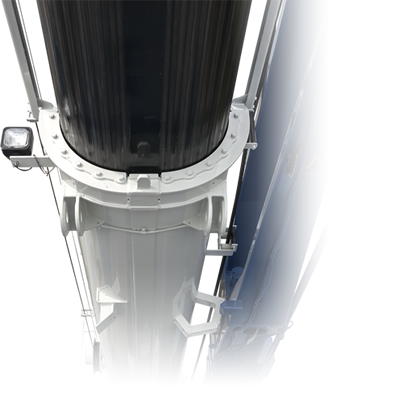

高強度ラウンドブーム

車両の軽量化とクレーン性能を両立させるラウンドブーム。
さらなる強度アップにより、最大吊り上げ能力が向上しました。

ラウンドブーム
GR-700N G3α

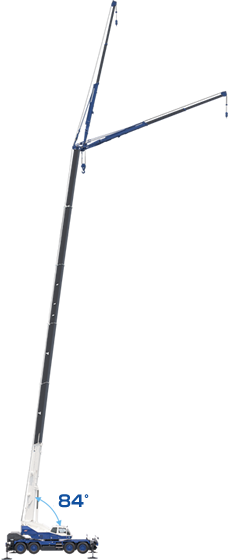

3段フルオートジブ採用

高所作業をなくした、3段フルオートジブ採用で高揚程領域が大きく拡大!

  • ジブ長さ
    8.4m~17.7m
  • 最大地上揚程(ジブ)
    63.0m
  • 最大作業半径(ジブ)
    39.8m(標準性能)
    45.5m(前方特別性能)
  • ジブオフセット角度
    5°~60°
  • シングルトップの定格総荷重
    5.0t
  • ブーム長さ
    9.8m~44.0m
  • ブーム起伏角度
    0°~84°
17.7m 3段フルートジブの採用で
最大地上揚程が63.3mにアップ。
ジブ作業の高揚程領域を拡大しました。
SACO Jib

ジブ張出作業でブーム上側のテンションロッド接続が不要に。高所作業をなくし、低位置での安全な作業を実現しました。しかも省スペースでの張出が可能で、張出・格納時間も大幅に短縮します。

1.
2.ジブを下に移動させ、ブーム下側にて接続 定位置において安全にテンションロッドの接続が完了
3.ジブを前方にふりだす
4.補巻ワイヤーロープをジブに通す
5.チルトシリンダでジブを起こす
ジブ展開(張出・伸長)が空中で行えるため、省スペース作業が可能です。 狭いプラント内や建方現場、配電線のある現場などで威力を発揮します。

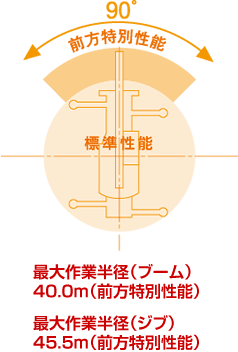

前方特別性能

車両前方範囲(最大90°)で、安定性能を向上させます。

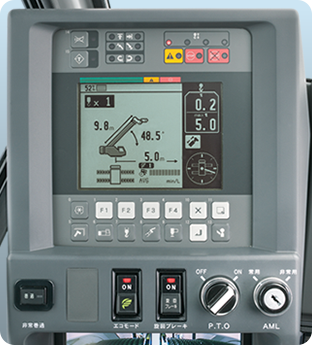

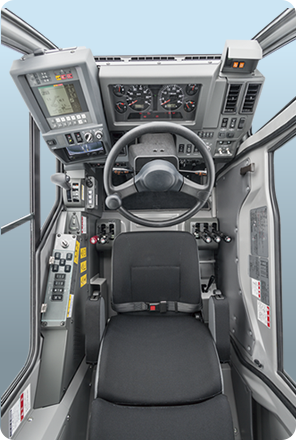

AML

操作性と視認性に優れたAMLを装備。

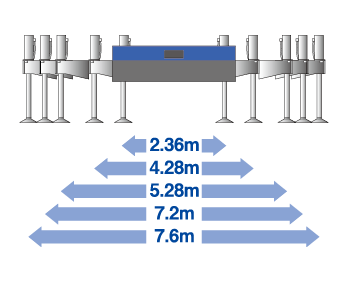

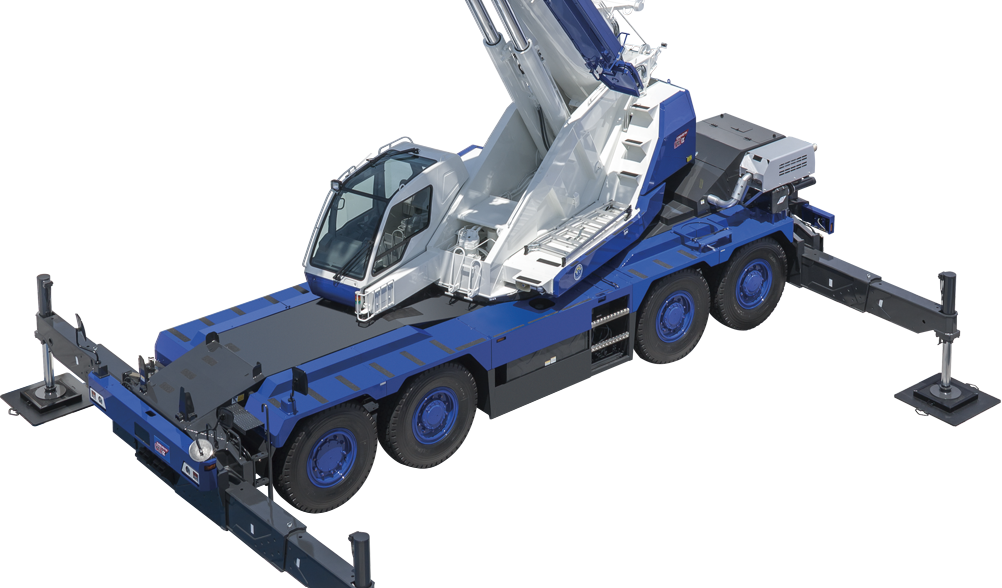

アウトリガ

5段階張出のアウトリガで様々な現場状況に対応できます。

下部アウトリガ操作ボックス(車両左側)

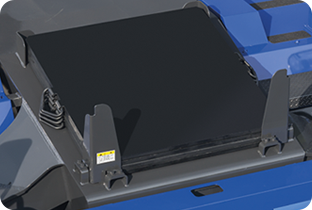

アルミ敷板

アルミ敷板を標準装備。
※1,000mm×1,000mm×25mm・4枚

GR-700N G3α

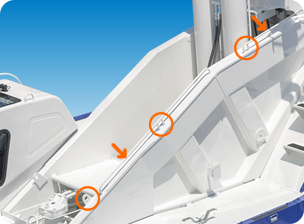

ステップ

前方と後方にステップを設置。滑りにくいフラットフェンダー
とともに安全な昇降・移動を可能にします。

エンジン

油圧ポンプ吐出量の最適制御により作業時の
燃費低減を実現しています。

ディーゼル特殊自動車 2011年排出ガス規制適合 低騒音型建設機械指定取得

再生制御式DPF

再生制御式DPFを搭載

再生制御式DPFインジケータ&スイッチ

安全装備

安全装備を更に充実。

  • アウトリガ操作時の作業用補助制動装置インターロック
  • アウトリガ誤伸縮警報
  • ステアリングモード選択スイッチ戻し忘れ警報
  • インジケータ、ブザー故障確認機能
  • 作動油フィルター目詰まり警告灯機能

収納 ステップ、物入れ、脚立、タイヤ歯止め

複数の物入れのほか脚立専用のスペースも確保。
作業効率を大きく向上させる、頼もしい収納力です。

ステップ&物入れ(右側)

物入れ(右側)

脚立スペース(旋回体左)

タイヤ歯止め(車両前方)

GR-700N G3α
ステップ&物入れ(左側)
タイヤ歯止め

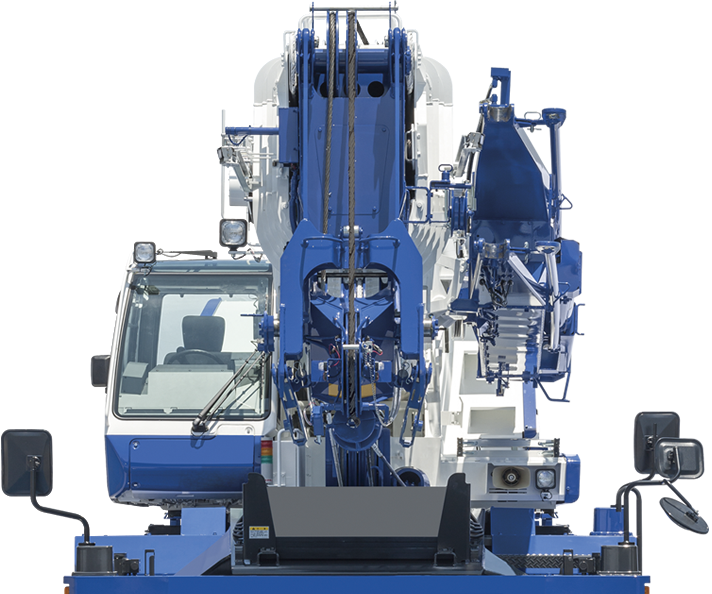

"クラス最小幅"通行条件で有利!

クラス最小の全幅 2,780mm

全長は旧モデルより50mm短縮 12,765mm

参考:
本機は、新規開発車両証明制度による適合証明書「基本通行条件 重量:D」の交付を受けていますが、実際の通行条件は、経路ごとの道路管理者の算定結果によって付与されます。

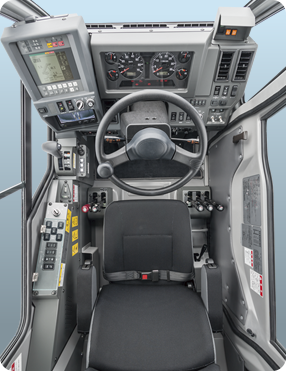

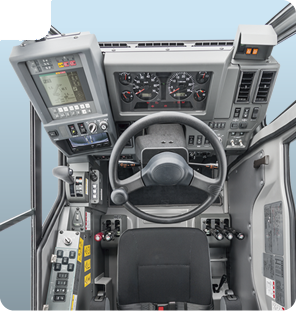

キャビン

オペレータに優しい快適なキャビン

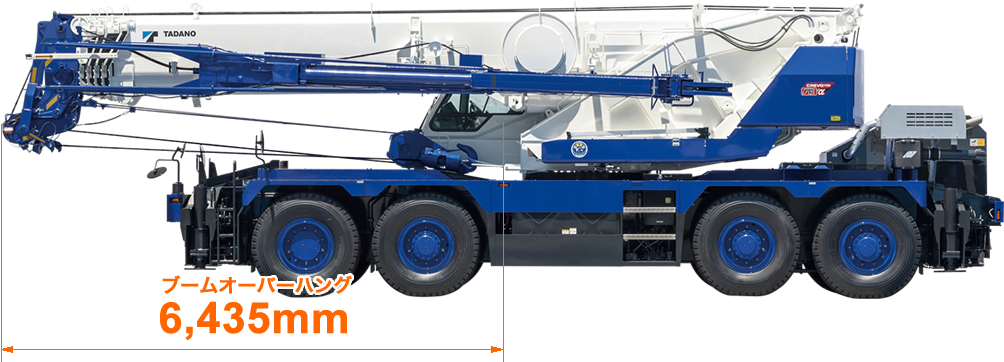

ブームオーバーハング

ブームオーバーハングは6,435mm。ブーム先端には2方向の広角カメラを標準装備。
モニタによる視認性の向上で、ブーム突出によるリスクの低減をはかっています。

カメラ

モニタ

LEDライト

ブーム先端に被視認性を高める高輝度の
LEDライトを装備しています。

プロジェクタ式ハロゲンヘッドランプ

ディスチャージヘッドランプもオプション設定しています。

その他装備

永久磁石式リターダを採用
目詰まり警報付きステアリングフィルター
目詰まり警報付き作動油フィルター
マーカーランプ(オプション)

後方監視カメラ(オプション)

路肩灯(オプション)

燃料消費モニタ

安全作業を監視するAMLモニタに、環境貢献を推進する燃料消費モニタ機能を搭載。
CO2排出量削減、燃料消費量の改善、低騒音作業など、作業効率と環境に配慮した操作をサポートします。

待機中

待機時消費燃料情報により、無駄なアイドリングが把握でき、燃料節約に貢献します。

◀待機時消費燃料表示
待機時間表示

エコ・モード

エコ・モード・スイッチ

クレーン操作中のエンジン最高回転数を制限して、作業に適した回転数に切替可能です。
エコ・モードの選択は、作業や、現場環境に応じて予め画面上で設定。
あとは、エコ・モード・スイッチを入れるだけのカンタン操作です。

ポジティブ・コントロール

クレーン作業時の油圧ポンプ吐出量を、操作レバーの操作量に応じて効率よくコントロールします。クレーンを操作していない時は、油圧ポンプ吐出量を最小限に抑えられるため、非操作時のCO2排出量・燃料消費量を最大約20%削減できます。

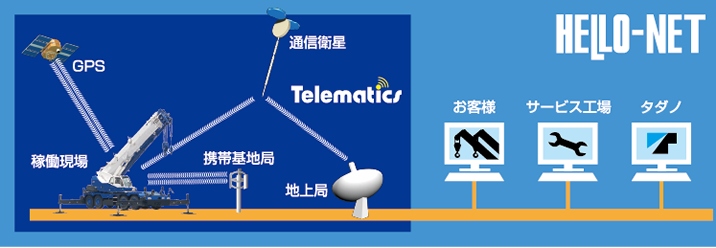

テレマティクスWEB情報サービス 「HELLO-NET」

1台ごとの位置情報はもちろん、日々の稼働状況や燃料残量、部品交換や点検時期も確認できます。
機械情報の共有で、よりきめ細かいサポートサービスを提供いたします。

※携帯通信を標準装備。(オプションで衛星通信に変更できます。)
