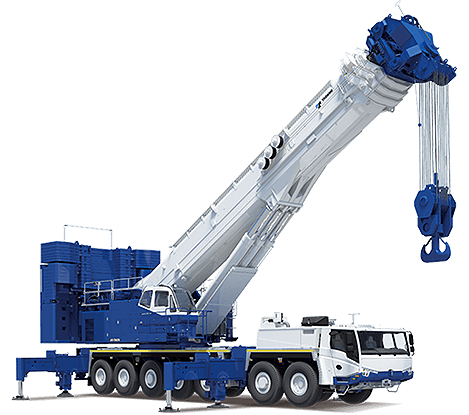

AR-7000N 4段ESP重荷重ヘッドAR-7000N 4段ESP重荷重ヘッド

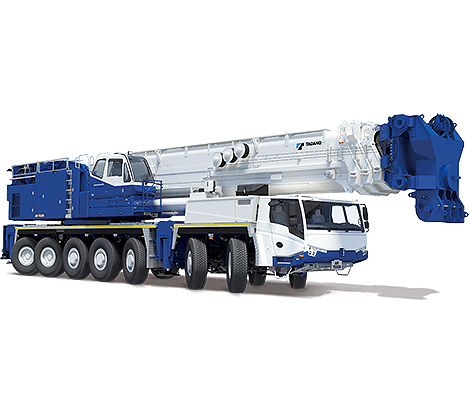

AR-7000N 4段ESPAR-7000N 4段ESP
AR-7000N 6段ESPAR-7000N 6段ESP
AR-7000N 4段ESPAR-7000N 4段ESP
AR-7000N 6段ESPAR-7000N 6段ESP

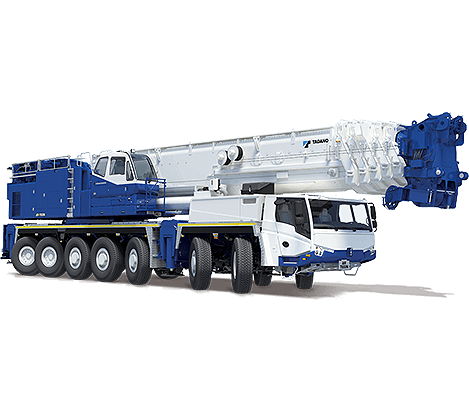

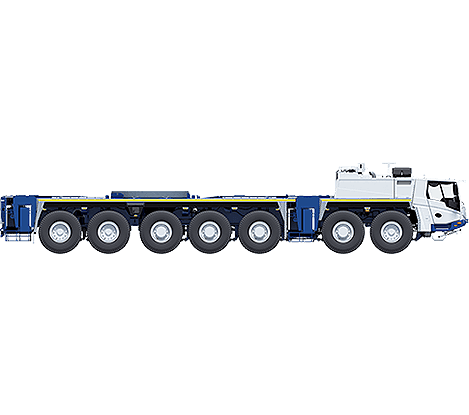

AR-7000N 公道走行状態AR-7000N 公道走行状態
  • AR-7000N 4段ESP重荷重ヘッド
  • AR-7000N 4段ESP
  • AR-7000N 6段ESP
  • AR-7000N 4段ESP
  • AR-7000N 6段ESP
  • AR-7000N 公道走行状態

オールテレーンクレーン AR-7000N

従来機『AR-5500M』のコンパクト性を継承しつつ、作業性能を大幅に向上させ、新たな現場でのニーズに応えます。

最大吊上げ能力700t

arrow

吊上げ性能

AR-7000N 6段ESP

最大吊上げ能力700t、ブーム性能10~40%向上

従来機AR-5500Mとの比較

  • 6段ESPブーム使用時、
    橋梁作業で使用頻度の高い
    ブーム長さ:約43m
    作 業 半 径:20mにおいて
  • AR-7000N 6段ESPブーム
・AR-5500Mの6段ESPより35%性能アップ 75.0t→101.3t
・AR-5500Mの3段MB+FBより10%性能アップ 91.8t→101.3t
  MB=メインブーム
FB=フィックスブーム
arrow

コンパクト性

走行、設置のコンパクト性維持

大幅な性能アップをAR-5500Mと
同等のコンパクトな寸法で実現!

構内移動寸法
全 長  : 18,820mm
キャリヤ長: 15,990mm

AR-5500M 全 長  :19,250mm
キャリヤ長:15,980mm
(※6段ESP仕様同士の比較です)

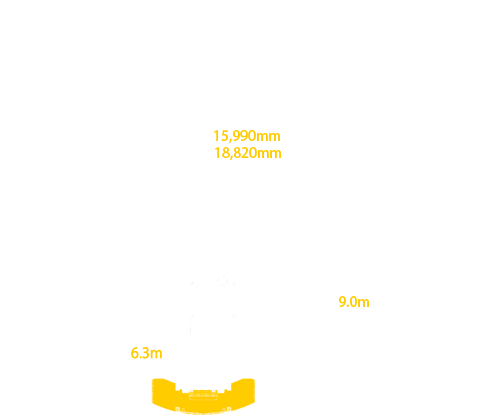

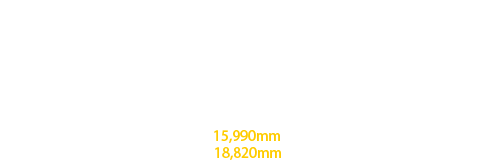

AR-7000N 側面、上面図1

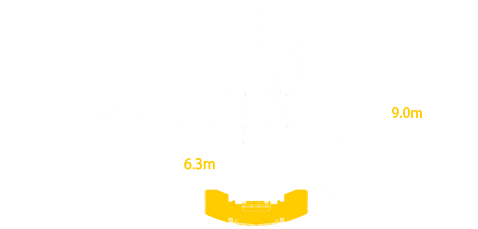

設置寸法
アウトリガ幅 : 9.0m
テールスイング: 6.3m

AR-7000N 側面、上面図

AR-7000N 側面、上面図2

arrow

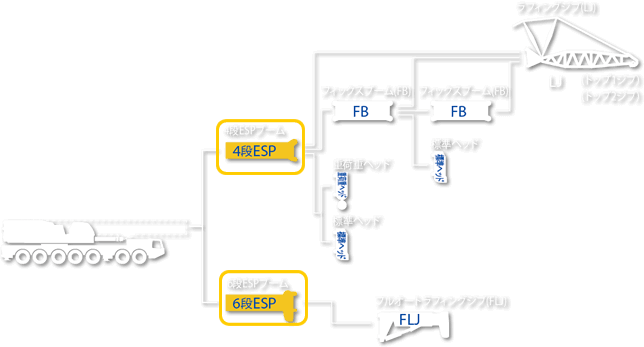

ブーム長さ延長(ブーム・ジブ構成)

4段ブーム(新設定)+FB+LJ

ブーム FB LJ
AR-7000N 43m 4段ESP 12.5m×2 18~90m
AR-5500M 30.5m 3段MB 12.5m×2 18~81m

4段ブーム(新設定)+FB+LJ 6段ブーム(64mにUP)+FLJ

6段ブーム(64mにUP)+FLJ

ブーム FLJ
AR-7000N 64m 6段ESP 11.1~35.1m
AR-5500M 60m 6段ESP 11.1~35.1m
arrow

作業性能

LJ組み立て時間短縮

  • 43mブームをLJと組み合わせる
    場合、FBの組み立て不要
    (AR-5500MはFBの組み立てが必要)
    これによって組み立てスペース、
    組み立て時間を短縮
    できる。

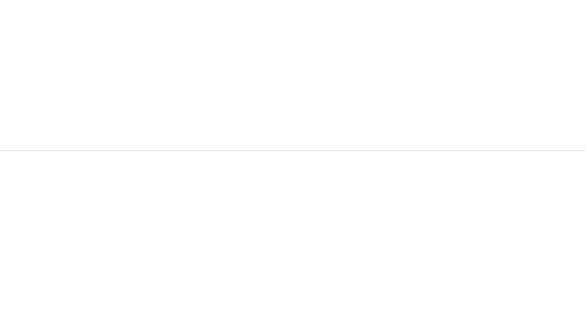

  • AR-7000N LJ組み立て図

LJ=ラフィングジブ
FB=フィックスブーム

arrow

その他性能

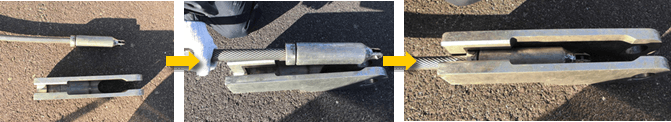

スーパーストップ採用

ワイヤロープ掛け替え
時間の短縮と作業性向上
スーパーストップ採用

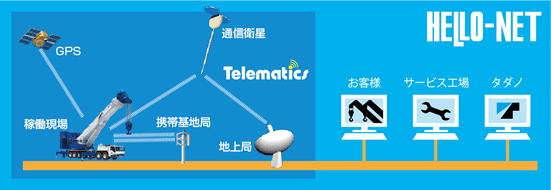

HELLO-NET搭載
上下分解搬送するため、クレーン部と
キャリヤ部それぞれに搭載。
HELLO-NET
