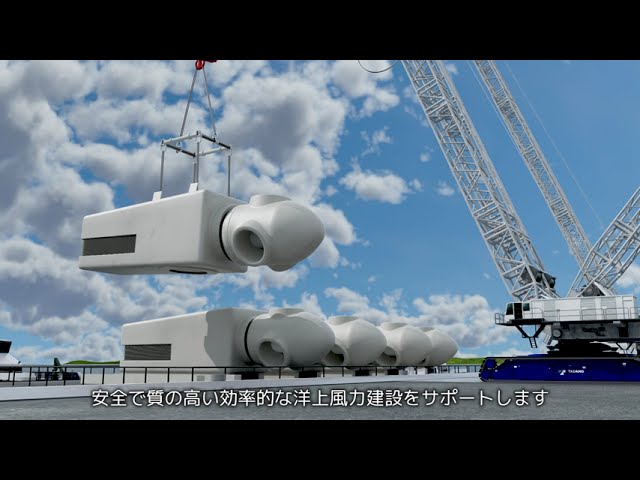

- 風力発電の未来
タダノが一翼を担います - 陸上・洋上の風力発電建設やメンテナンスを
豊富な実績と卓越した
技術力でサポート。
タダノが提供する製品の、安全で効率的な作業が
世界の風から新たなエネルギーを生み出します。
ラチスブーム式クローラクレーン
CC 88.3200-1 TWIN
（CC 8800-1 TWIN）
主要諸元
- 最大吊上げ荷重
- 3,200t
- 最大ロードモーメント
- 43,900tm
- 最大メインブーム長さ
- 156m
- 最大先端高さ
- 234m
吊荷：800t
作業例：CC 88.3200-1 TWIN（SFVL）
- 定格荷重
- 1,213.0t
- ブーム長さ
- 111m
- ジブ長さ
- 15m
- ブーム先端高さ(シーブ中央)
- 約128ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約80°
- ジブオフセット角度
- 15°
- センタバラスト
- -
- カウンタウエイト
- 135t
- SLカウンタウエイト
- 1,740t
吊荷：1,000t
作業例：CC 88.3200-1 TWIN（SSL/LSL）
- 定格荷重
- 1213.0t
- ブーム長さ
- 144m
- ジブ長さ
- -
- ブーム先端高さ(シーブ中央)
- 約147ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約79°
- ジブオフセット角度
- -
- センタバラスト
- -
- カウンタウエイト
- 135t
- SLカウンタウエイト
- 1,740t
吊荷：400t
作業例：CC 88.3200-1 TWIN（SSL/LSL）
- 定格荷重
- 871.0t
- ブーム長さ
- 156m
- ジブ長さ
- -
- ブーム先端高さ(シーブ中央)
- 約159ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約80°
- ジブオフセット角度
- -
- センタバラスト
- -
- カウンタウエイト
- 135t
- SLカウンタウエイト
- 1,740t
吊荷：800t
作業例：CC 88.3200-1 TWIN（SFVL）
- 定格荷重
- 1,213.0t
- ブーム長さ
- 111m
- ジブ長さ
- 15m
- ブーム先端高さ(シーブ中央)
- 約128ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約80°
- ジブオフセット角度
- 15°
- センタバラスト
- -
- カウンタウエイト
- 135t
- SLカウンタウエイト
- 1,740t
吊荷：1000t
作業例：CC 88.3200-1 TWIN（SSL/LSL）
- 定格荷重
- 1213.0t
- ブーム長さ
- 144m
- ジブ長さ
- -
- ブーム先端高さ(シーブ中央)
- 約147ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約79°
- ジブオフセット角度
- -
- センタバラスト
- -
- カウンタウエイト
- 135t
- SLカウンタウエイト
- 1,740t
吊荷：400t
作業例：CC 88.3200-1 TWIN（SSL/LSL）
- 定格荷重
- 871.0t
- ブーム長さ
- 156m
- ジブ長さ
- -
- ブーム先端高さ(シーブ中央)
- 約159ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約80°
- ジブオフセット角度
- -
- センタバラスト
- -
- カウンタウエイト
- 135t
- SLカウンタウエイト
- 1,740t
※クローラクレーンに関するお問い合わせは
「その他弊社に関するご質問」を選択のうえご連絡ください。
「その他弊社に関するご質問」を選択のうえご連絡ください。
ラチスブーム式クローラクレーン
CC 88.1600-1
ブームブースタ（CC 8800-1）
CC 88.1600-1 ブームブースタ（CC 8800-1）
主要諸元
- 最大吊上げ荷重
- 1,558t
- 最大ロードモーメント
- 26,664tm
- 最大メインブーム長さ
- 156m
- 最大先端高さ
- 232m
吊荷：550t
作業例：CC 88.1600-1 ブームブースタ(BSFVL)
- 定格荷重
- 605.0t
- ブーム長さ
- 96m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約110ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約78°
- ジブオフセット角度
- 15°
- センタバラスト
- 60t
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：550t
作業例：CC 88.1600-1 ブームブースタ(BSFVL)
- 定格荷重
- 725.0t
- ブーム長さ
- 76m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約88ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約75°
- ジブオフセット角度
- 15°
- センタバラスト
- 60t
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：250t
作業例：CC 88.1600-1 ブームブースタ(BSFVL)
- 定格荷重
- 657.0t
- ブーム長さ
- 114m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約128ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約80°
- ジブオフセット角度
- 10°
- センタバラスト
- 60t
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：550t
作業例：CC 88.1600-1 ブームブースタ(BSFVL)
- 定格荷重
- 605.0t
- ブーム長さ
- 96m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約110ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約78°
- ジブオフセット角度
- 15°
- センタバラスト
- 60t
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：550t
作業例：CC 88.1600-1 ブームブースタ(BSFVL)
- 定格荷重
- 725.0t
- ブーム長さ
- 76m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約88ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約75°
- ジブオフセット角度
- 15°
- センタバラスト
- 60t
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：250t
作業例：CC 88.1600-1 ブームブースタ(BSFVL)
- 定格荷重
- 657.0t
- ブーム長さ
- 114m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約128ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約80°
- ジブオフセット角度
- 10°
- センタバラスト
- 60t
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
※クローラクレーンに関するお問い合わせは
「その他弊社に関するご質問」を選択のうえご連絡ください。
「その他弊社に関するご質問」を選択のうえご連絡ください。
ラチスブーム式クローラクレーン
CC 88.1600-1
（CC 8800-1）
主要諸元
- 最大吊上げ荷重
- 1,600t
- 最大ロードモーメント
- 27,456tm
- 最大メインブーム長さ
- 156m
- 最大先端高さ
- 239m
吊荷：550t
作業例：CC 88.1600-1（SFVL）
- 定格荷重
- 566.0t
- ブーム長さ
- 96m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約109ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約78°
- ジブオフセット角度
- 15°
- センタバラスト
- -
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：550t
作業例：CC 88.1600-1（SFVL）
- 定格荷重
- 739.0t
- ブーム長さ
- 78m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約90ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約76°
- ジブオフセット角度
- 15°
- センタバラスト
- -
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：250t
作業例：CC 88.1600-1（SSL/LSL）
- 定格荷重
- 332.0t
- ブーム長さ
- 144m
- ジブ長さ
- -
- ブーム先端高さ(シーブ中央)
- 約146ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約80°
- ジブオフセット角度
- -
- センタバラスト
- -
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：550t
作業例：CC 88.1600-1（SFVL）
- 定格荷重
- 566.0t
- ブーム長さ
- 96m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約109ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約78°
- ジブオフセット角度
- 15°
- センタバラスト
- -
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：550t
作業例：CC 88.1600-1（SFVL）
- 定格荷重
- 739.0t
- ブーム長さ
- 78m
- ジブ長さ
- 12m
- ブーム先端高さ(シーブ中央)
- 約90ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約76°
- ジブオフセット角度
- 15°
- センタバラスト
- -
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
吊荷：250t
作業例：CC 88.1600-1（SSL/LSL）
- 定格荷重
- 332.0t
- ブーム長さ
- 144m
- ジブ長さ
- -
- ブーム先端高さ(シーブ中央)
- 約146ｍ
- 作業半径
- 30m
- ブーム起伏角度
- 約80°
- ジブオフセット角度
- -
- センタバラスト
- -
- カウンタウエイト
- 295t
- SLカウンタウエイト
- 640t
※クローラクレーンに関するお問い合わせは
「その他弊社に関するご質問」を選択のうえご連絡ください。
「その他弊社に関するご質問」を選択のうえご連絡ください。
洋上風力発電設備向 荷役クレーン
ダビットクレーン
主要諸元
- 耐用年数
- 25年
- クレーン容量
- 1.03t×5.0m (1本掛)
2.0t×5.0m (2本掛)∗
- 最大作業半径
- 5.0m
- 最大揚程
- 上：約3.7m
下：約30m (取付面基準)
- 旋回角度
- 350°限定旋回
- 操作装置
- リモコン操作方式
- 安全装置
- 巻過防止装置、玉掛けロープはずれ止め、警報ブザー、緊急停止スイッチ(本体、リモコン)、捨巻確保装置、過負荷を防止するための装置
- その他の装置
- クレーン倒伏装置
(メンテナンス用)、配電盤
- 使用電源
- 動力回路：3相交流400V/50Hz
制御回路：直流24V
- 消費電力
- 約18.5kW
- 本体重量
- 2,400kg
- 使用環境
- 風速：15m/s
動作温度：-10℃～40℃
∗こちらの仕様については、別途お問い合わせください。
■ 三面図
■ ブーム倒伏装置
■ 揚程図
■ プラットフォーム上の配置
※プラットフォーム、トランジッションピースはタダノ仮定
※本諸元および外観図は、計画段階のものであり変更になる可能性があります。
■ 三面図
■ ブーム倒伏装置
■ 揚程図
■ プラットフォーム上の配置
※プラットフォーム、トランジッションピースはタダノ仮定
※本諸元および外観図は、計画段階のものであり変更になる可能性があります。
※ダビットクレーンに関するお問い合わせは
「その他弊社に関するご質問」を選択のうえご連絡ください。
「その他弊社に関するご質問」を選択のうえご連絡ください。
トラック式高所作業車 ハイパーデッキ
AT-530CG
主要諸元
- バスケット積載荷重
- 360kg
- 最大地上高
- 52.8m
- 最大作業半径
- 26.8m
- 架装対象車
- 25.0t 車級
ホイール式高所作業車 スカイボーイ
AW-370TG
主要諸元
- バスケット積載荷重
- 450kg
- 最大地上高
- 37.4m
- 最大作業半径
- 18.8m
- 車両
- ホイール式
国内拠点
全国300カ所を越えるサービス拠点
全国支店・営業所に加え、全国300カ所を越える指定サービス工場のサービス体制を構築しています。全てのエリアにきめ細かく張りめぐらされたネットワークを活かし、お客さまのニーズに迅速にお応えしています。
また全国8カ所に部品在庫を常備した部品センターを開設しており、当日受注・当日出荷を目指し、皆さまをサポートいたします。
夜間・休日のお客様対応窓口として“ハローサービス24”を実施しております。
製品のトラブルでお困りの際は下記の受付窓口でお電話にて緊急回避を行うためのアドバイスをいたします。
＞ハローサービス24 詳細はこちら
-
- 本社・高松工場
（香川県高松市）
-
- 香西工場
（香川県高松市）
-
- グローバルパーツセンター
- （兵庫県神戸市）
洋上風力拠点港 周囲サービス工場ご紹介
- 1株式会社 タダノテクノ東日本 東北事業部 秋田工場
- 〒010-0941
秋田県秋田市川尻町字大川反２３３番地２１３
営業時間：8:30-17:30
定休日：日、祝、第2・4土曜日
TEL：018-864-8656
FAX：018-864-8845 - 2暁商工 株式会社
- 〒018-3301
秋田県北秋田市綴子字糠沢上谷地４１６
営業時間：8:30-17:30
定休日：日、土曜日
TEL：0186-62-1562
FAX：0186-62-1611 - 3協業組合 三交モータース商会
- 〒010-0962
秋田県秋田市八橋大畑２丁目１２－４９
営業時間：8:30-17:00
定休日：日、祝、土曜日（不定休）
TEL：018-864-3511
FAX：018-862-0207
- 1株式会社 サカイ綜合自動車
- 〒950-0806
新潟県新潟市東区海老ケ瀬４５－１
営業時間：8:30-17:30
定休日：日曜、祝日
TEL: 025-275-4145
FAX: 025-274-4118 - 2株式会社 タダノテクノ東日本 関東事業部 新潟工場
- 〒950-1125
新潟県新潟市西区流通３丁目１番５
営業時間：8:30-17:30
定休日：第2・4土曜日、日、祝日
TEL: 025-268-0774
FAX: 025-268-6050
-
- 1株式会社 ＯＨＧＵＲＯ
建産機サービス部 霞ヶ浦オフィス - 〒300-0135
茨城県かすみがうら市加茂５２７２番地
営業時間：8:15-16:45
定休日：土日祝
TEL：029-828-1522
FAX：029-828-1575 - 2有限会社 小室車両工業
- 〒314-0143
茨城県神栖市神栖３丁目３番４６号
営業時間：8:30-17:30
定休日：第２土曜日・日祝
TEL：0299-92-3997 FAX：0299-92-0031 - 3国際サービスシステム 株式会社 茨城工場
- 〒314-0114
茨城県神栖市神栖町日川１９６３－９８
営業時間：8:30-17:00
定休日：日曜・祝日
（ＧＷ・年末年始・お盆等の長期休暇含む）
TEL：0299-96-2915
FAX：0299-96-2917
- 1日鉄物流八幡 株式会社 小倉車両整備センター
- 〒803-0801
福岡県北九州市小倉北区西港町１５－４８
営業時間：8:00-16:30
定休日：土、日、祝日
TEL：093-592-2858
FAX：093-582-1486 - 2ＮＸ商事 株式会社 北九州工場
- 〒803-0801
福岡県北九州市小倉北区西港町１５－６３
営業時間：8:30-17:30
定休日：日、祝（※最終土曜日は休み）
TEL：093-581-3446
FAX：093-592-1264 - 3北商 株式会社
- 〒808-0109
福岡県北九州市若松区南二島２丁目１７番５号
営業時間：8:30-18:00
定休日：日、祝日
TEL：093-791-4511
FAX：093-791-4513
- 1鹿島機械工業 株式会社 大村工場
- 〒856-0806
長崎県大村市富の原二丁目440番地
営業時間：8:30-17:00
定休日：毎月第2日曜日、祝日
TEL：0957-55-8418
FAX：0957-55-1171 - 2有限会社 永橋モータース
- 〒851-2107
長崎県西彼杵郡時津町久留里郷１４３９－２３
営業時間：8:30-17:30
定休日：日、祝日
TEL：095-882-3177
FAX：095-882-2220 - 3株式会社 西部川崎
- 〒854-0064
長崎県諫早市若葉町３５０－１
営業時間：8:30-17:30
定休日：日、祝日
TEL：0957-26-5533
FAX：0957-26-5331
海外拠点
タダノの製品・サービスについてお気軽にお問い合わせください。
※風力発電関連製品に関するお問い合わせは
「その他弊社に関するご質問」を選択のうえご連絡ください。
