2020/04/20

新型オールテレーンクレーン「ATF-120N-5.1」発売のお知らせ

株式会社タダノ
マーケティング部
℡ 03-3621-7715

当社はこのたび、オールテレーンクレーン「ATF-120N-5.1」を発売しますので、その概要をお知らせします。

1.製品名
オールテレーンクレーン ATF-120N-5.1

2.最大吊上げ荷重
120t吊り

3.開発コンセプト
 欧州排出ガス規制EU StageⅤ(注1)対応の先進のエンジンを搭載し、お客様からのご要望が高い搬送性の改善や、クレーン性能の向上、ジブ仕様追加、作業の効率と快適性を見直し、更なる安全性などを図り、新モデルとして開発しました。
 オールテレーンクレーン ATFシリーズは、世界戦略機種として全世界への供給を目的とし、当社とタダノファウン社(当社100%子会社:ドイツ)が共同開発しております。
(注1)EU stage(ユーロ ステージ): 現在、世界中で実施されている排ガス規制のうち、もっとも厳しい排ガス規制(欧州 排ガス規制)のひとつ。

4.主な特長
①120t吊り新型モデル登場
 クレーン全体の軽量化を図ることにより、公道走行時にブーム付で走行可能な120t吊りオールテレーンクレーンを新開発(注2)。これによりブームの着脱作業や、分解搬送に伴うコストの削減、現場での組立時間の短縮等、作業の効率化を実現します。
(注2)実際の通行経路では道路通行許可を申請し、許可された条件で走行しなければなりません。

②クラス最高揚程のブームと油圧チルトジブ仕様
 クラス最長の7段 60mブームを採用。最大地上揚程もクラス最高の60mを誇ります。 また「油圧チルトジブ(HLJ) (注3)」には新たに2本のインサートジブを追加し、クラス最高87mの高揚程作業を実現。従来の「フルオートラフィングジブ(FLJ)(注4)」仕様も選択可能で、さらにジブの着脱作業性も改善しました。お客様の多様な作業ニーズにお応えします。
(注3)油圧チルトジブ: 油圧シリンダによって、無段階にオフセット角度を変えられるタイプのジブ。
(注4)フルオートラフィングジブ: ジブの伸縮およびオフセット角度の操作を、それぞれ油圧シリンダで行うタイプのジブ。

③作業準備用ラジコンを標準装備
 周囲の状況を確認しながら、安全で効率的に作業準備や格納作業が行える作業準備用ラジコンを標準装備。手元のラジコン操作で、ジブ着脱作業や、フックの取出・格納作業など、作業準備時間も短縮できます。

④新型キャリヤ/キャブを採用
 新デザインのキャリヤとキャブを採用。操作性を向上させる大型ディスプレイによるコントロールシステムなど装備類も、一新しました。更に運転席(左ハンドル)からは確認しづらいキャリヤ前方右側をカバーするカメラを新装備し、キャブ内のディスプレイで確認できるなど、視認性と安全性を向上させています。また新採用の運転シートは、ドライバーの体型に合わせた各種アジャスタ機能が装備されており、長時間運転でも疲れにくく、安定した走行をサポートします。

⑤環境に配慮した新エンジンを搭載
 EU圏内統一排出ガス規制EU StageⅤに対応したクリーンでパワフルなベンツ社製エンジンを、クレーン部、キャリヤ部双方に搭載。先進のエンジンにより、環境に更に優しいモデルとなっています。

⑥「HELLO-NET」 を標準装備
 テレマティクスWeb情報サービス 「HELLO-NET」を標準装備。「HELLO-NET」は携帯通信によるクレーンの稼働状況の掌握と、GPSによる位置情報確認、更に保守管理のための情報をウェブサイトでサポートします。ご使用製品の情報をお客様と共有し、一歩進んだサポート・サービスをご提供します。

5.主要諸元

クレーン諸元 ATF-120N-5.1
最大クレーン容量 120t×2.5m(2×8本掛、アタッチメント付)
最大地上揚程 ブーム 60.0m
FLJ 78.0m
HLJ 87.0m
最大作業半径 ブーム 56.0m
FLJ 58.0m
HLJ 64.0m
ブーム長さ 11.4m ~ 60.0m
ジブ長さ FLJ 1.6m + 7.4m ~ 17.4m
HLJ 1.1m + 2.6m ~ 30.8m

FLJ : フルオートラフィングジブ仕様
HLJ : 油圧チルトジブ仕様

キャリヤ諸元 ATF-120N-5.1
最高速度 85km/h
登坂能力 tanθ=0.7
最小回転半径 9.56m
全長 13,760mm
全幅 3,000mm
全高 3,980mm

6.標準仕様価格
ATF-120N-5.1 : 1億8,200万円 [税別]
(「フルオートラフィングジブ(FLJ)」、「油圧チルトジブ(HLJ) 」を含む)

7.販売見込台数
年間15台

8.発売日
2020年4月21日(火)

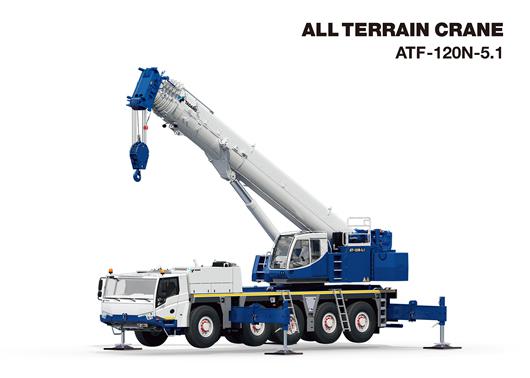

ATF-120N-5.1

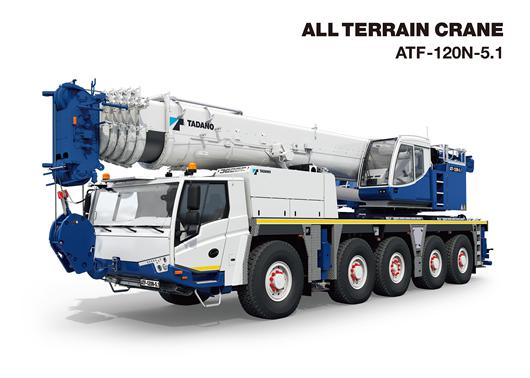

ATF-120N-5.1

[添付資料]製品写真・主要諸元・外観図

以上
