軌道陸上兼用車 旧モデル

GR120NLDW/NDW

GR120NLDW/NDW
GR120NLDW/NDW

軌道陸上兼用車 旧モデル

GR120NLDW/NDW

カタログ

主要諸元

  • 主要諸元等

主要諸元等

クレーン

クレーン容量 5.3mブーム 12,000kg × 2.0m (8本掛) ・・・ 12t 吊仕様
4,900kg × 4.0m (4本掛) ・・・ 4.9t 吊仕様
シングルトップ 1,800kg (1本掛)
最大地上揚程 ブーム 24.7m
最大作業半径 ブーム 22.3m
ブーム長さ 5.3m ~ 23.8m
ブーム起伏角度 -3° ~ 82°
アウトリガ張出幅
脱輪復旧機能付
最大 4.7m
中間 4.3m、 3.5m、 2.7m
最小 1.79m

走行時寸法

全長 8,530mm
全幅 2,200mm
全高 3,020mm

重量

車両総重量 19,635kg
前軸重 9,785kg
後軸重 9,850kg

軌道走行性能

最高走行速度 単独時 25km/h (勾配 0/1,000)
単独時 15km/h (勾配 0/1,000)
登坂能力 勾配 35/1,000 を走行可能
勾配 35/1,000 を停止状態から発進可能
最小通過曲線半径 100m

道路走行性能

最高速度 49km/h
登坂能力(tanθ) 0.6
最小回転半径 4.8m (4輪ステアリング)
8.5m (2輪ステアリング)

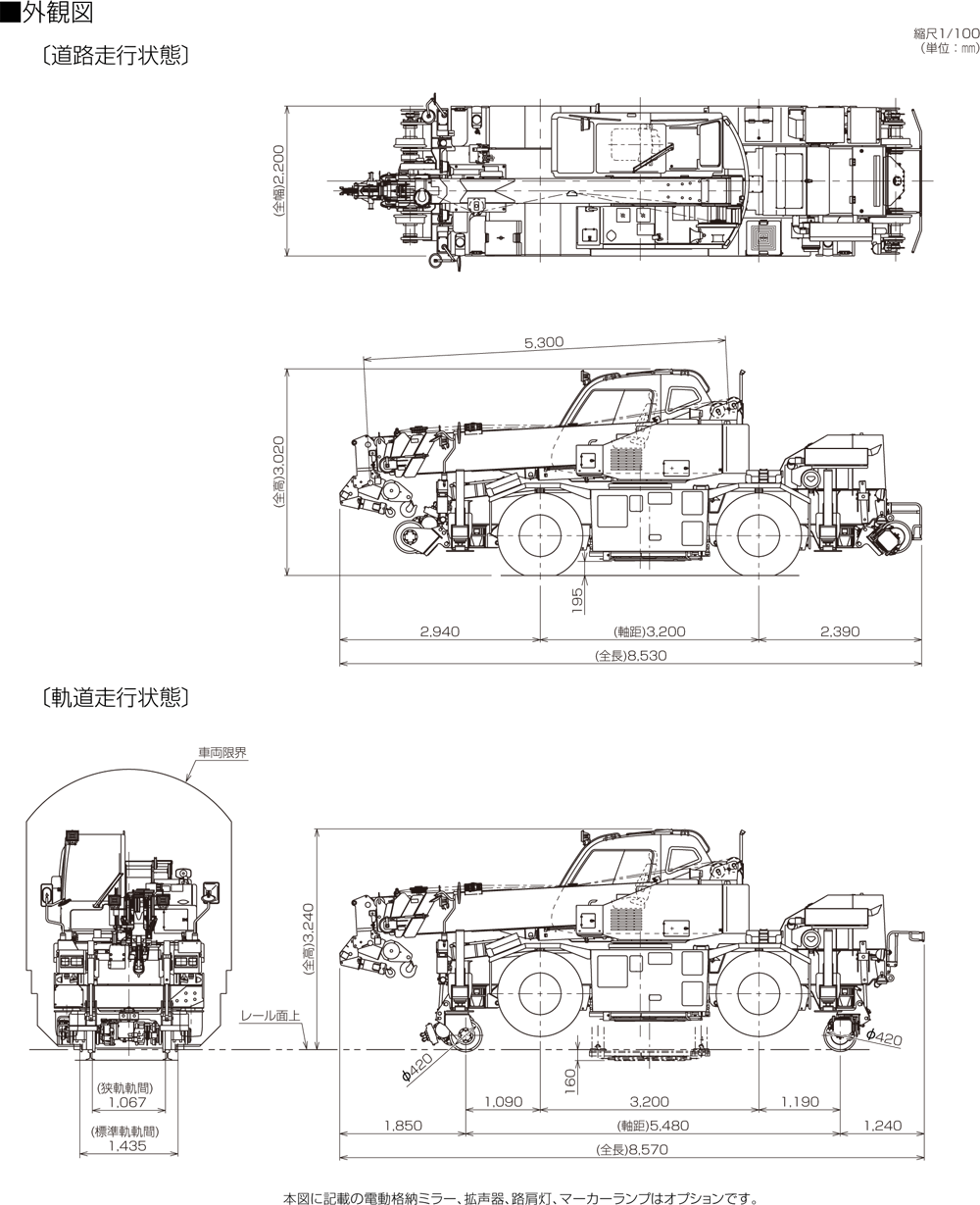

外観図

外観図

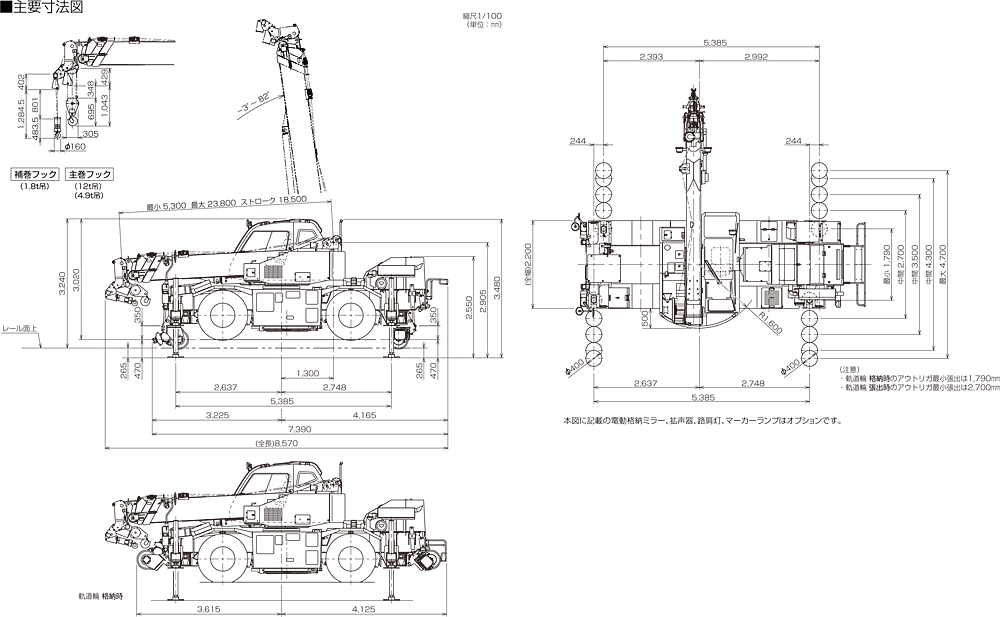

主要寸法図

主要寸法図

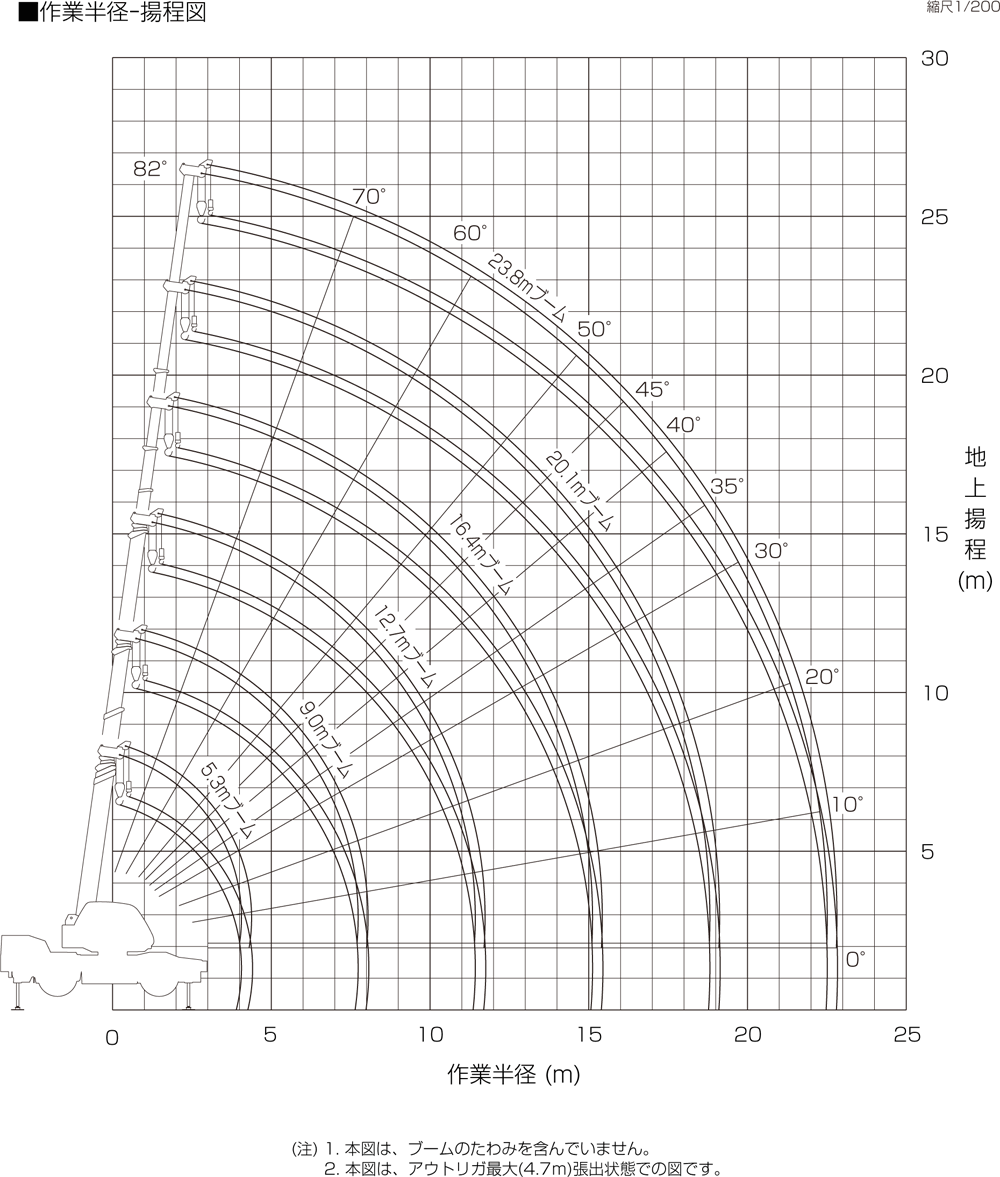

作業半径ー揚程図

作業半径ー揚程図
