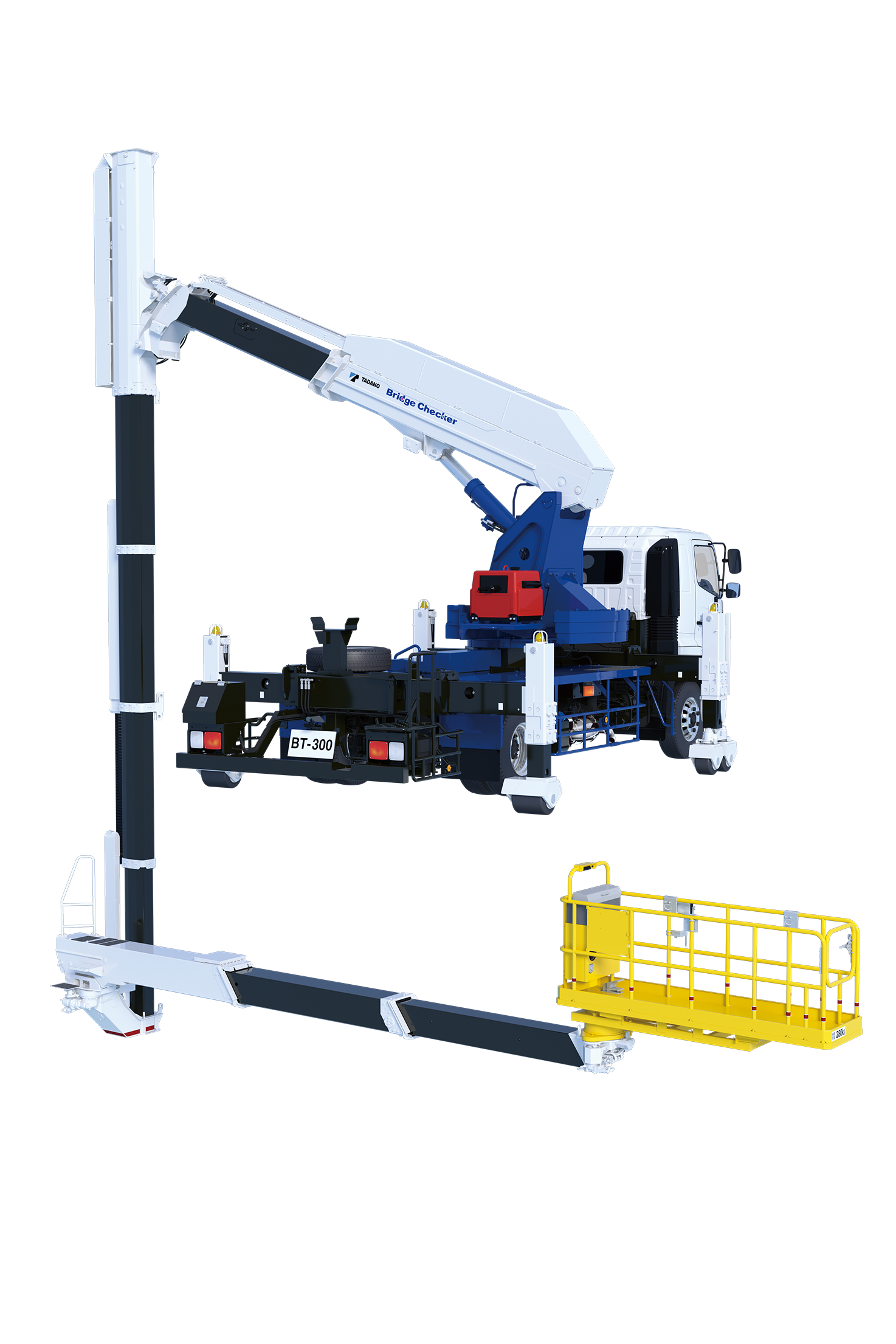

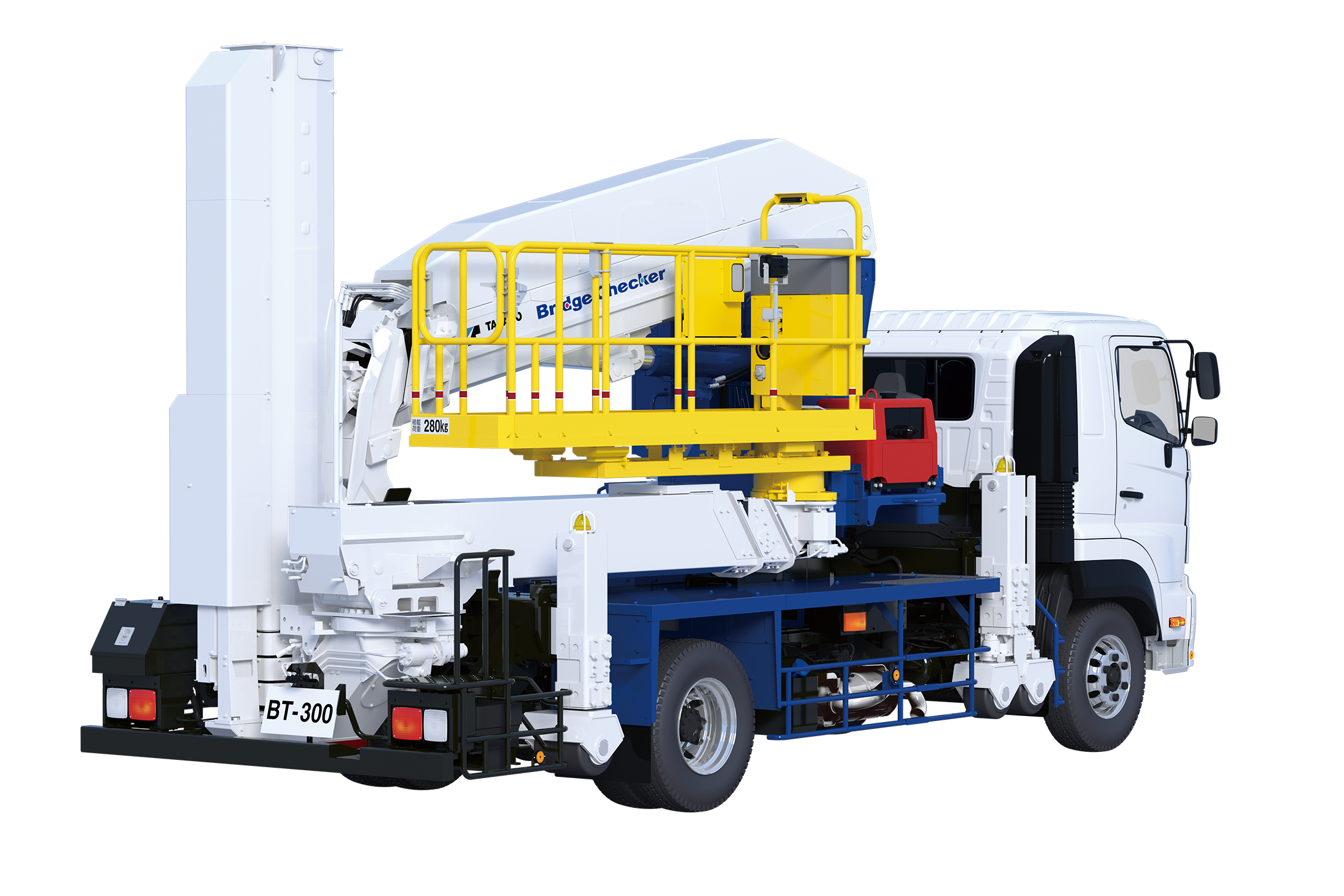

高架道路・橋梁点検車(ブリッジチェッカー)

BT-300

  • 主要諸元等

主要諸元等

デッキ積載荷重 280kg
最大地下深さ 5.2m
最大地上高 7.7m
最大作業半径 5.7m (デッキブーム90° 旋回時)
デッキ外寸法 (長さ×幅×手すり高さ) 2.70m × 0.70m × 0.91m
デッキ旋回角度 180°
ブーム長さ 3.73m ~ 5.70m
ブーム旋回角度 左側105°、 右側90°
ポスト長さ 3.327m ~ 9.827m
デッキブーム長さ 3.025m ~ 6.825m
デッキブーム旋回角度 90° (格納位置基準から右)
アウトリガ フロント 最大張出幅 : 3.420m (ジャッキ中心) 左1.710m 右1.710m
中間張出幅 : 2.670m (ジャッキ中心) 左1.460m 右1.210m
最小張出幅 : 2.030m (ジャッキ中心) 左1.015m 右1.015m
リヤ 最大張出幅 : 3.420m (ジャッキ中心) 左1.710m 右1.710m
中間張出幅 : 2.670m (ジャッキ中心) 左1.460m 右1.210m
最小張出幅 : 2.030m (ジャッキ中心) 左1.015m 右1.015m
アウトリガ最大反力 7,100kg
架装対象車 6t 車クラス

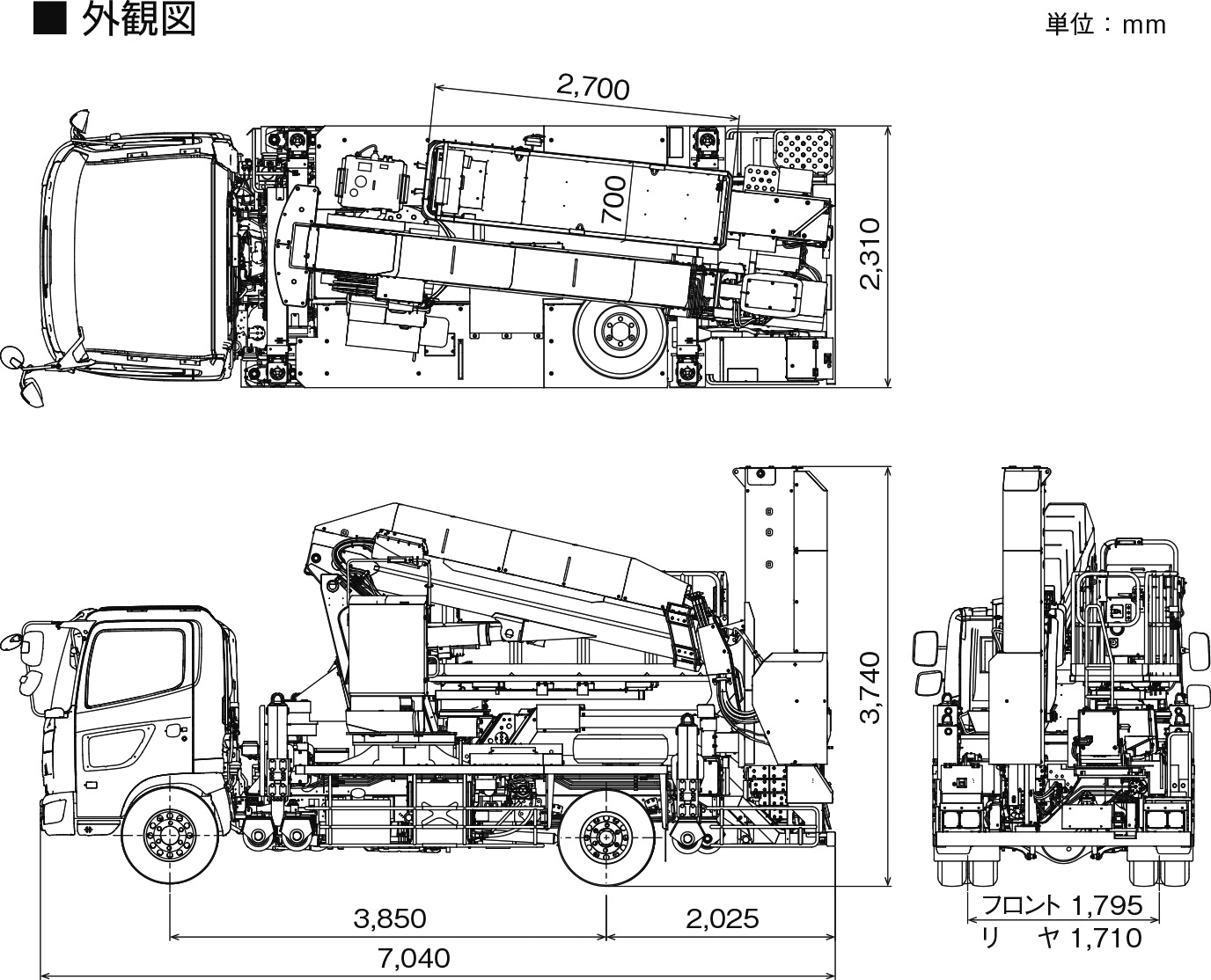

外観図

外観図

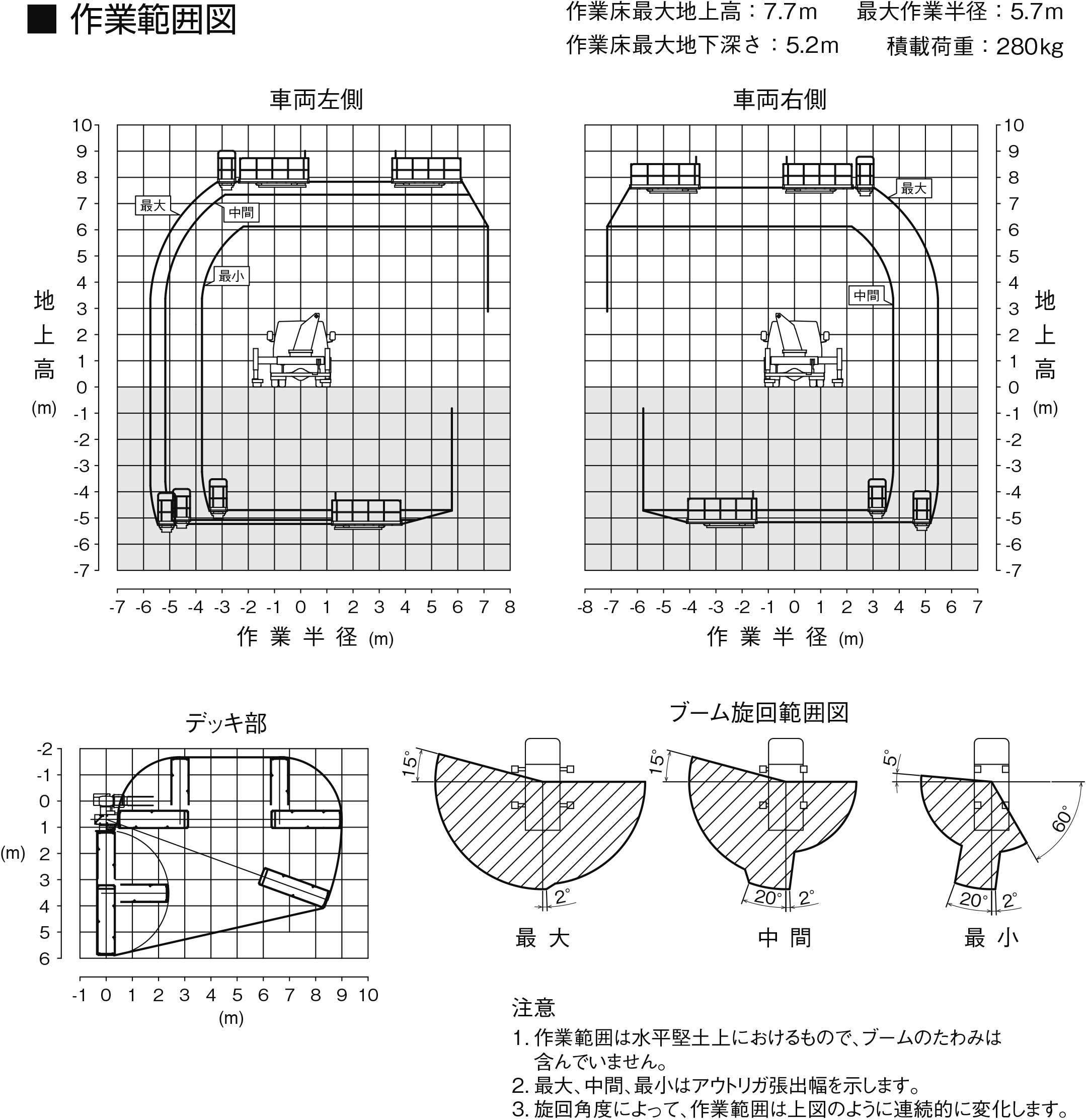

作業範囲図

作業範囲図
