高架道路・橋梁点検車(ブリッジチェッカー)

BT-400

BT-400
BT-400
BT-400
BT-400

高架道路・橋梁点検車(ブリッジチェッカー)

BT-400

カタログ

主要諸元

  • 主要諸元等

主要諸元等

バスケット積載荷重 300kg 又は 3名
最大地下深さ 17.4m
最大地上高 16.1m
最大作業半径 11.4m
最大差込み長さ 15.0m
バスケット外寸法 (長さ×幅×手すり高さ) 2.0m × 0.85m × 1.0m
首振り角度 右100° ~ 左90°
旋回台旋回角度 右100° ~ 左100°
ブーム長さ 第1ブーム 6.0m ~ 7.9m
第2ブーム 6.96m
第3ブーム 5.18m ~ 11.61m
第4ブーム 1.3m
ブーム起伏角度 第1ブーム 5° ~ 77°
第2ブーム 0° ~ 90°
第3ブーム -70° ~ 90°
第4ブーム -23° ~ 90°
アウトリガ フロント 最大張出幅 : 4.04m (タイヤ中心)
中間張出幅 : 3.00m (タイヤ中心)
リヤ 最大張出幅 : 4.18m (タイヤ中心)
中間張出幅 : 3.14m (タイヤ中心)
アウトリガ最大反力 14,000kg
架装対象車 25t 車クラス

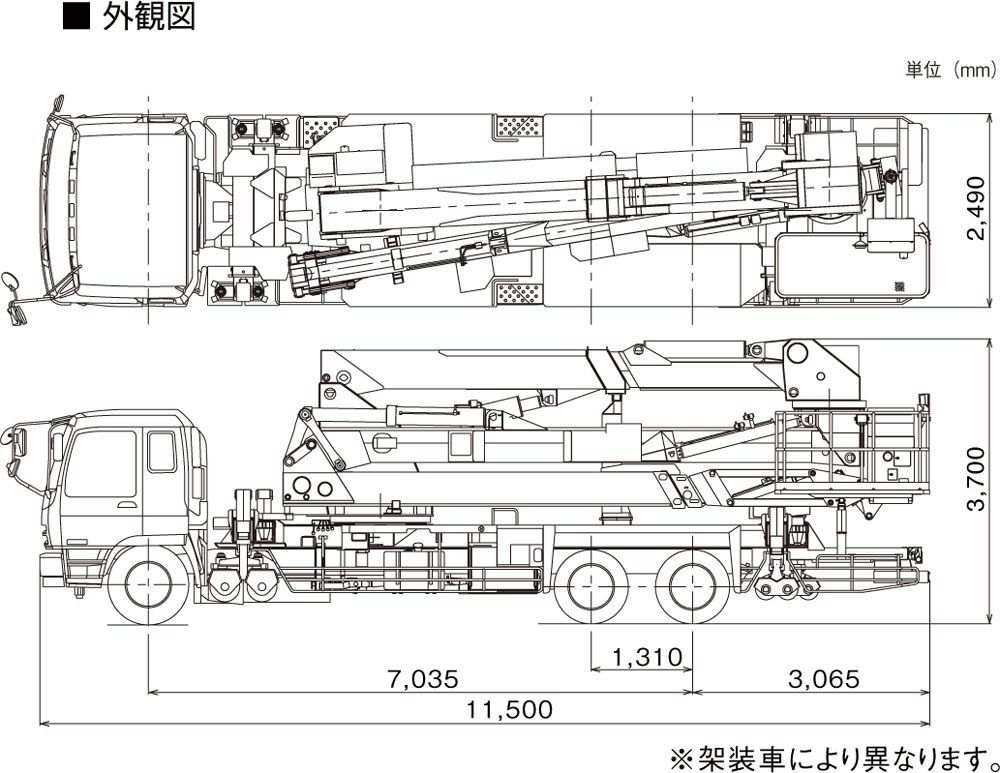

外観図

外観図

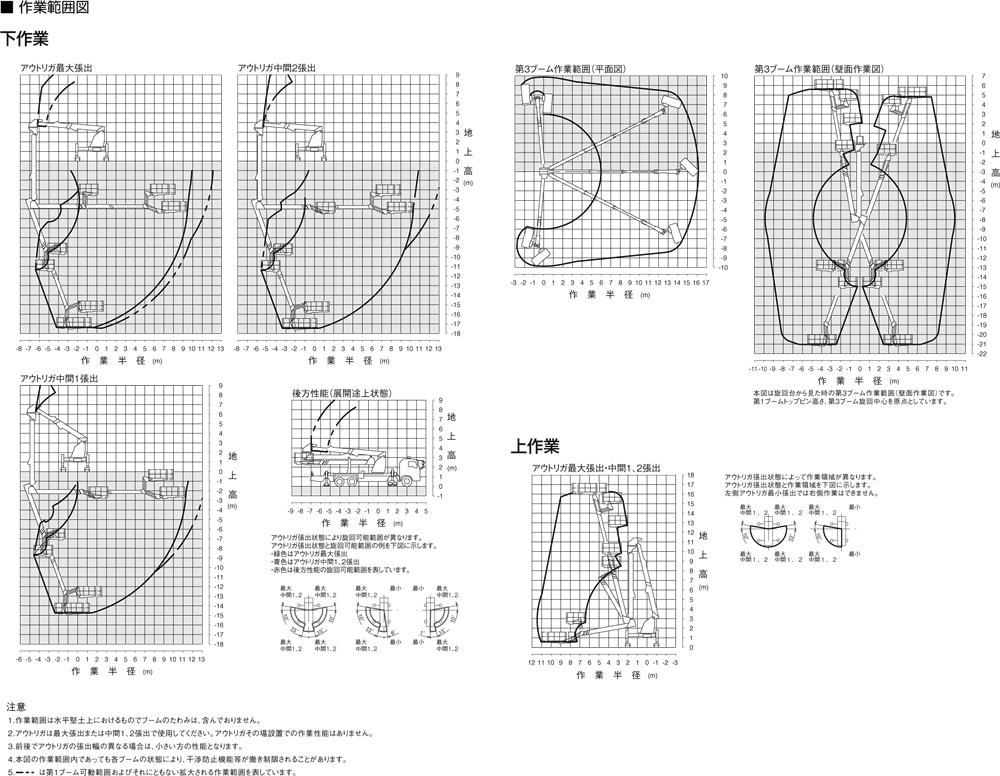

作業範囲図

作業範囲図
