高架道路・橋梁点検車(ブリッジチェッカー)

BT-200

BT-200
BT-200
BT-200
BT-200

高架道路・橋梁点検車(ブリッジチェッカー)

BT-200

カタログ

主要諸元

  • 主要諸元等

主要諸元等

デッキ積載荷重 200kg
最大地下深さ 5.4m
最大地上高 7.0m
最大作業半径 5.1m (デッキ90° 旋回時)
デッキ外寸法 (長さ×幅×手すり高さ) 3.0m × 0.85m × 0.9m
ブーム長さ 3.06m ~ 5.11m
ブーム旋回角度 左側105°、 右側10°
ポスト長さ 3.325m ~ 9.825m
デッキブーム長さ 3.5m ~ 8.21m
デッキブーム旋回角度 90° (格納位置基準から右)
アウトリガ フロント 最大張出幅 : 2.74m (タイヤ中心)
中間2張出幅 : 2.54m (タイヤ中心)
中間1張出幅 : 2.06m (タイヤ中心)
リヤ 最大張出幅 : 2.81m (タイヤ中心)
中間2張出幅 : 2.61m (タイヤ中心)
中間1張出幅 : 2.13 m (タイヤ中心)
アウトリガ最大反力 4,780kg
架装対象車 3.5t 車クラス

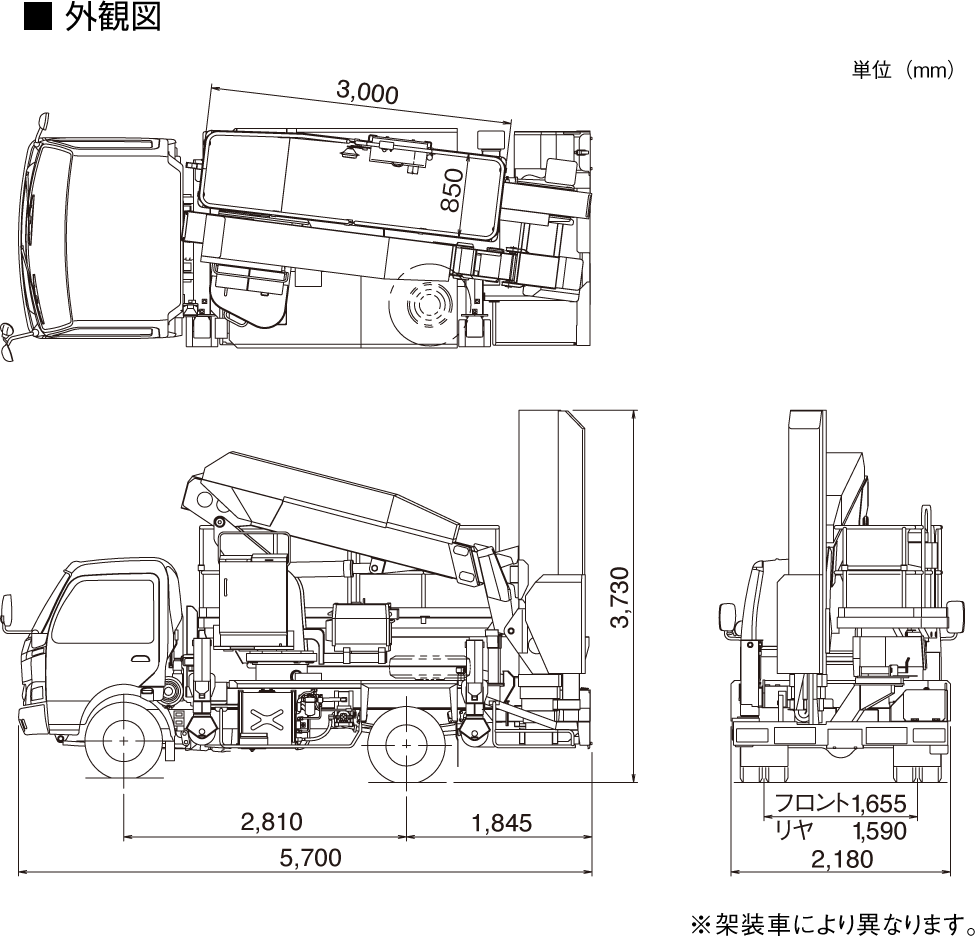

外観図

外観図

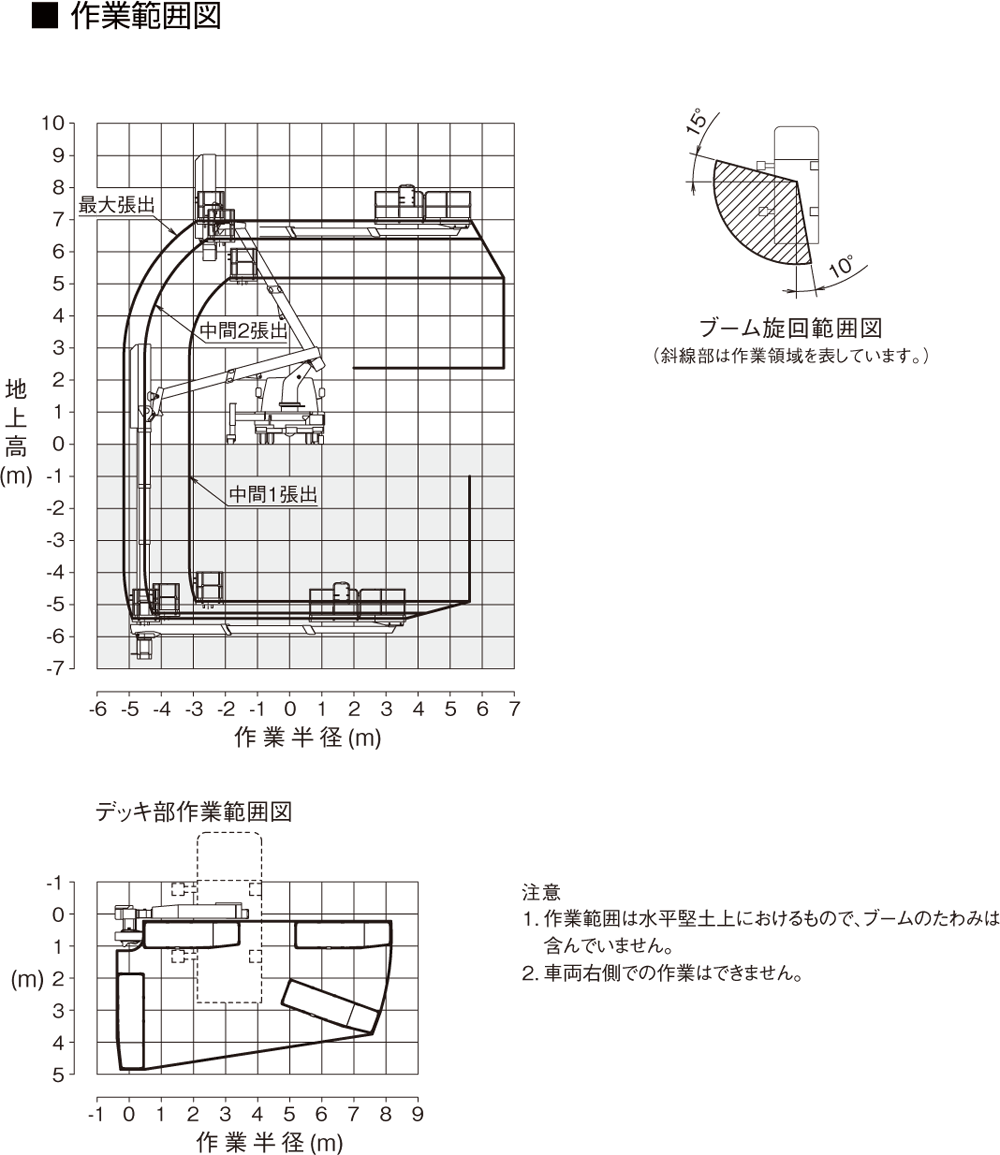

作業範囲図

作業範囲図
