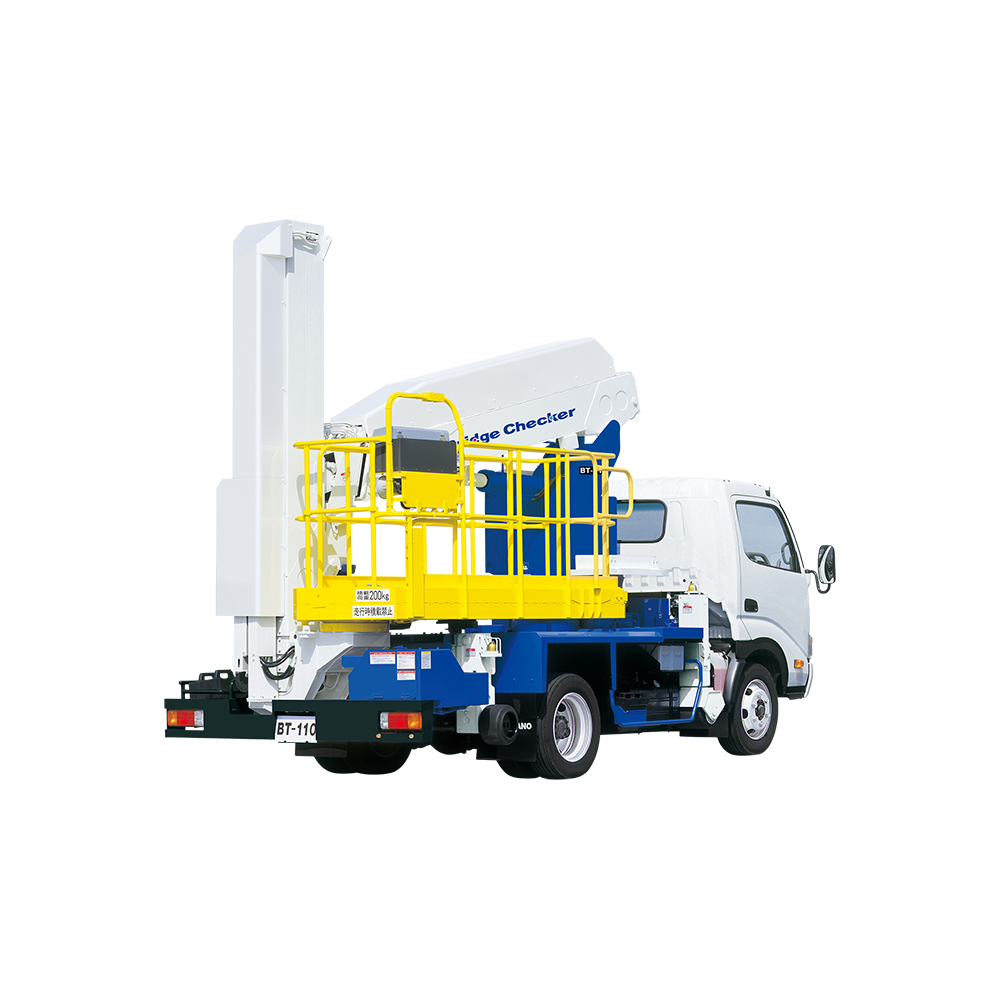

高架道路・橋梁点検車(ブリッジチェッカー)

BT-110

BT-110
BT-110
BT-110
BT-110

高架道路・橋梁点検車(ブリッジチェッカー)

BT-110

カタログ

主要諸元

  • 主要諸元等

主要諸元等

デッキ積載荷重 200kg
最大地下深さ 7.3m
最大地上高 6.8m
最大作業半径 5.6m (デッキ90° 旋回時)
デッキ外寸法
(長さ×幅×手すり高さ)
縮小時 2.52m × 0.91m × 1.0m
伸長時 4.45m × 0.88m × 1.0m
ブーム長さ 3.185m ~ 5.36m
ブーム起伏角度 -15° ~ 60°
ポスト長さ 3.265m ~ 11.265m
アウトリガ フロント 最大張出幅 : 3.56m (タイヤ中心)
中間2張出幅 : 3.16m (タイヤ中心)
中間1張出幅 : 2.20m (タイヤ中心)
リヤ 最大張出幅 : 3.43m (タイヤ中心) 左1.84m 右1.59m
中間2張出幅 : 3.23m (タイヤ中心) 左1.64m 右1.59m
中間1張出幅 : 2.34m (タイヤ中心) 左1.16m 右1.18m
アウトリガ最大反力 4,600kg
架装対象車 3.5t 車クラス

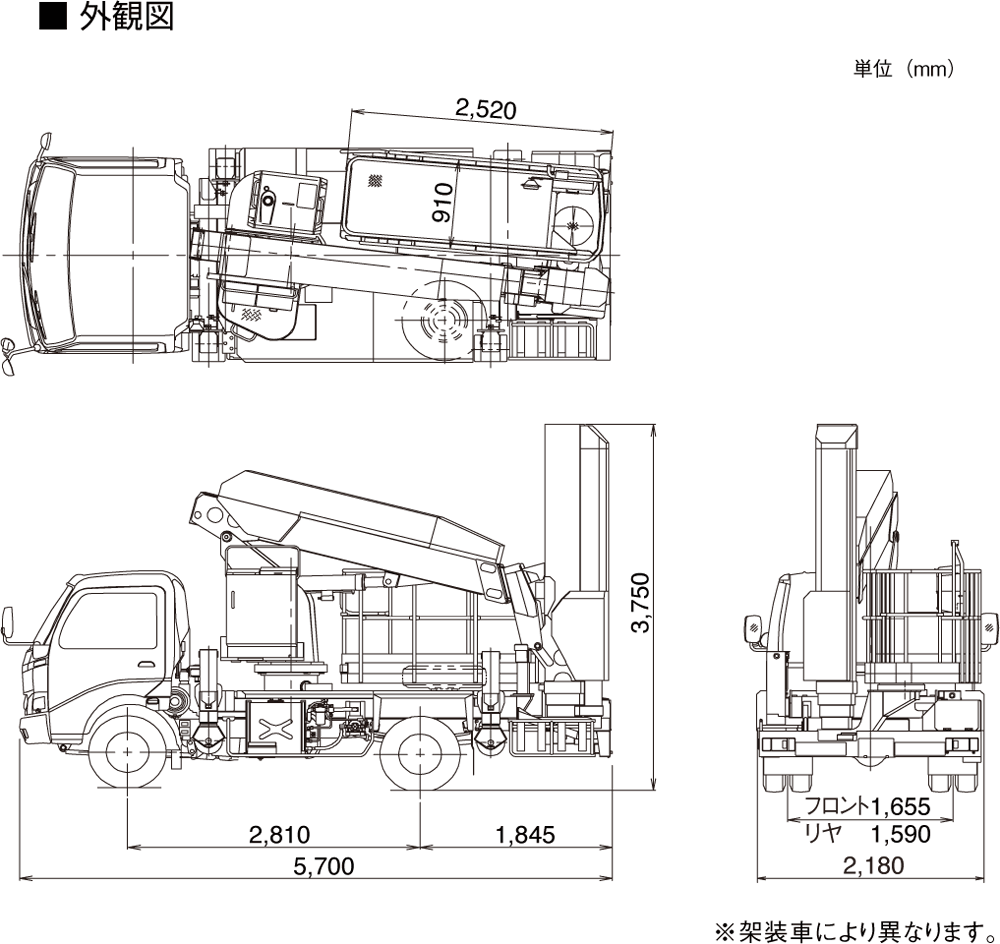

外観図

外観図

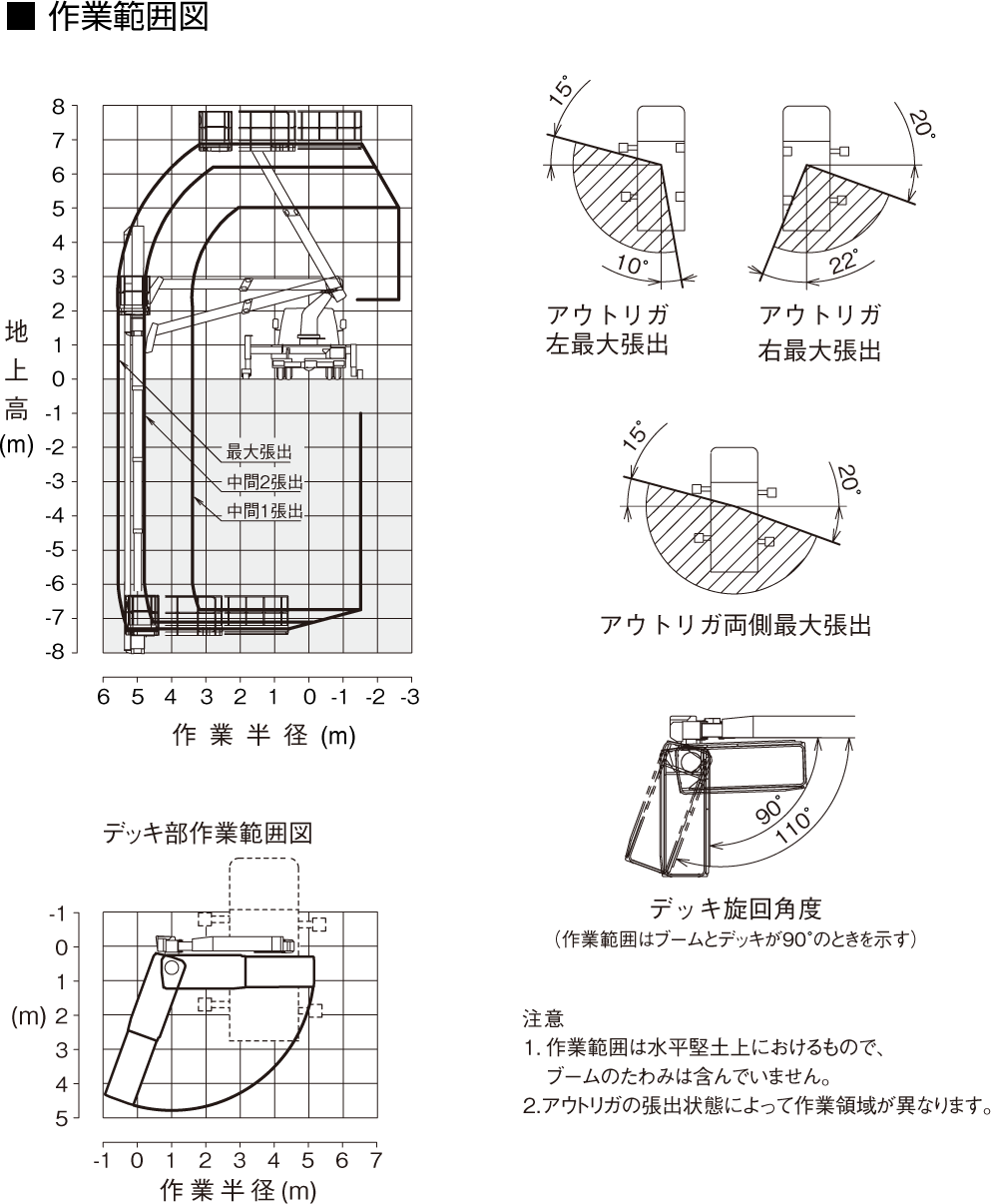

作業範囲図

作業範囲図
