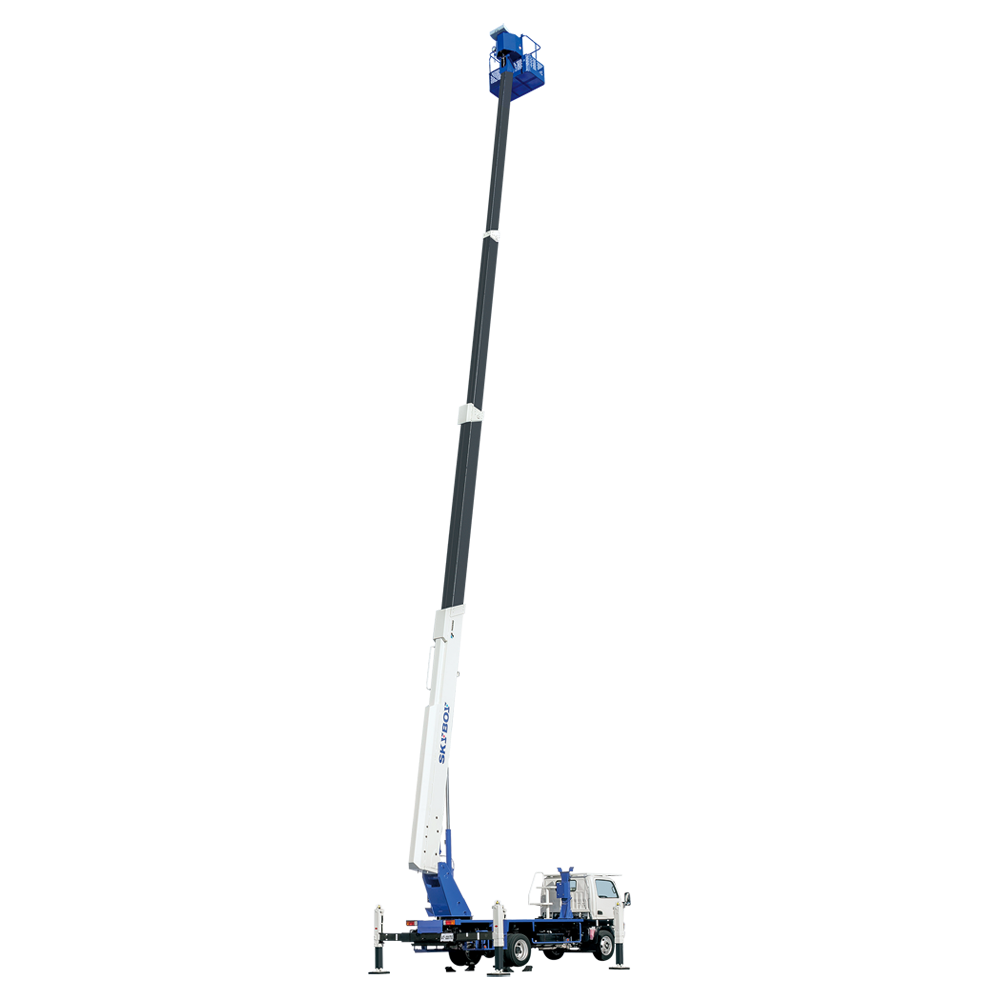

スカイボーイ(トラック式)

AT-220TG

  • 主要諸元等

主要諸元等

バスケット積載荷重 200kg または2名
最大地上高 22.4m
最大作業半径 14.7m
バスケット内寸法 (長さ × 幅 × 深さ) 0.7m × 1.2m × 0.96m
スイング角度 左97° ~ 右103°
ブーム長さ 6.85m ~ 20.65m
ブーム起伏角度 -16° ~ 80°
アウトリガ張出幅 最大 3.7m
中間 3.05m、 2.42m
最小 1.67m
最大ジャッキ反力 4,400kg
架装対象車 3.0t 車クラス

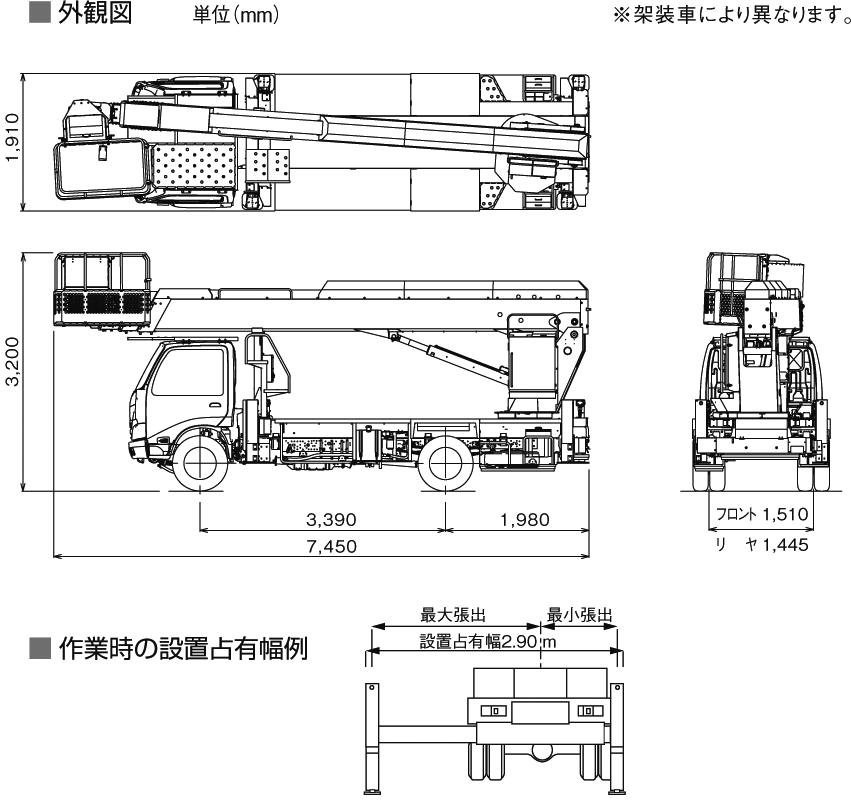

外観図 / 作業時の設置占有幅例

外観図・作業時の設置占有幅例

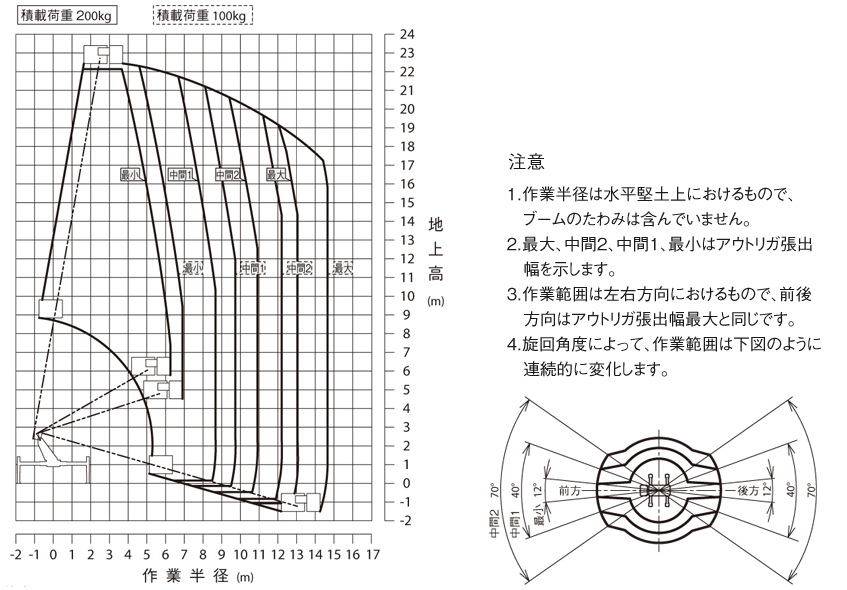

作業範囲図

作業範囲図
