オールテレーンクレーン

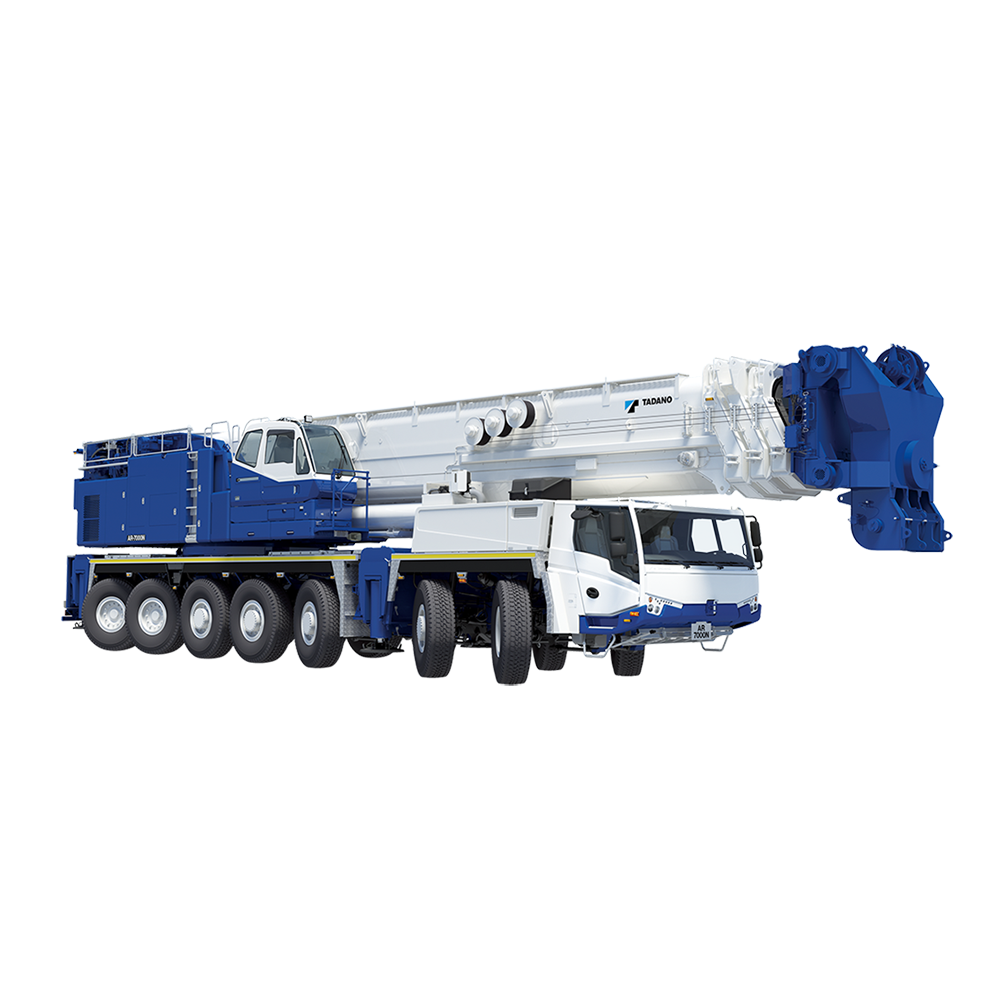

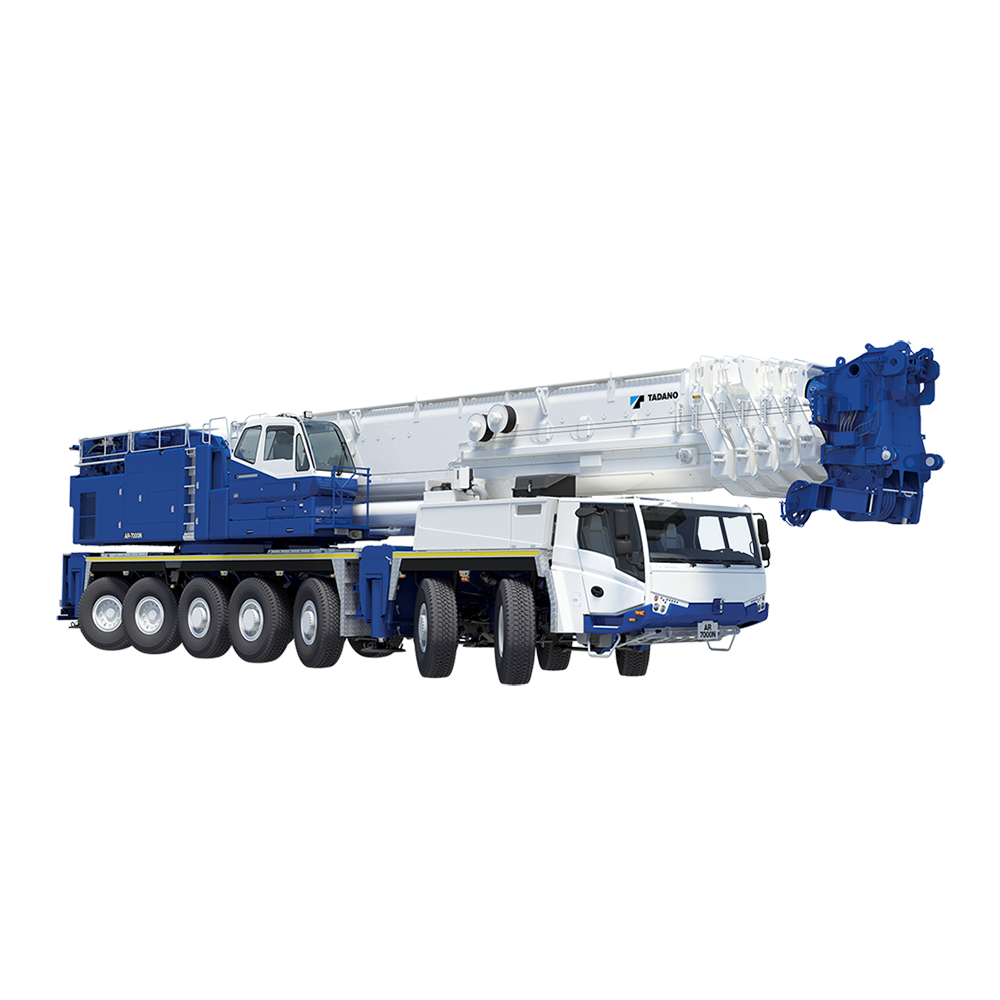

AR-7000N

製品プロモーション

主要諸元

国土交通省低騒音型建設機械

製品プロモーションサイトへ
  • 主要諸元等

主要諸元等

ESP : イージー・スカイピンブーム FB : フィックスブーム LJ : ラフィングジブ FLJ : フルオートラフィングジブ

クレーン

最大つり上げ能力 15.4m (4段ESP) 700,000 kg × 2.7m(36本掛×2)
シングルトップ 12,500kg (1本掛)
37.1m (4段ESP+FB) 170,000kg × 12.0m (16本掛)
18m (LJ) 140,000kg × 14.0m (12本掛)
15.0m (6段ESP) 300,000kg × 7.0m (14本掛 × 2)
11.1m (FLJ) 48,600kg × 16.0m (5本掛)
最大地上揚程 (4段ESP) 42.7m (157t)
(4段ESP+FB) 55.1m (120.8t)
(LJ) 140.5m (5.7t)
(6段ESP) 63.3m (66.8t)
(FLJ) 99.9m (6.5t)
最大作業半径 (4段ESP) 40.0m (29.8t)
(FB) 52.0m (16.1t)
(LJ) 110.0m (3.7t)
(6段ESP) 62.0m (10.3t)
(FLJ) 80.0m (3.3t)
ブーム・ジブ長さ (4段ESP) 14.9m ~ 42.5m + 0.5mヘッド
(FB) 12.5m
(LJ) 2.5m + 18m、27m、36m、45m、54m、63m、72m、81m、90m
(6段ESP) 15.0m ~ 64.0m
(FLJ) 1.7m + 11.1m ~ 35.1m
ブーム起伏角度 -1.0° ~ 82°
ジブオフセット (FLJ) 0° ~ 40°
アウトリガ張出幅 最大 9.0m
中間 8.0m、7.0m、5.8m
最小 2.6m

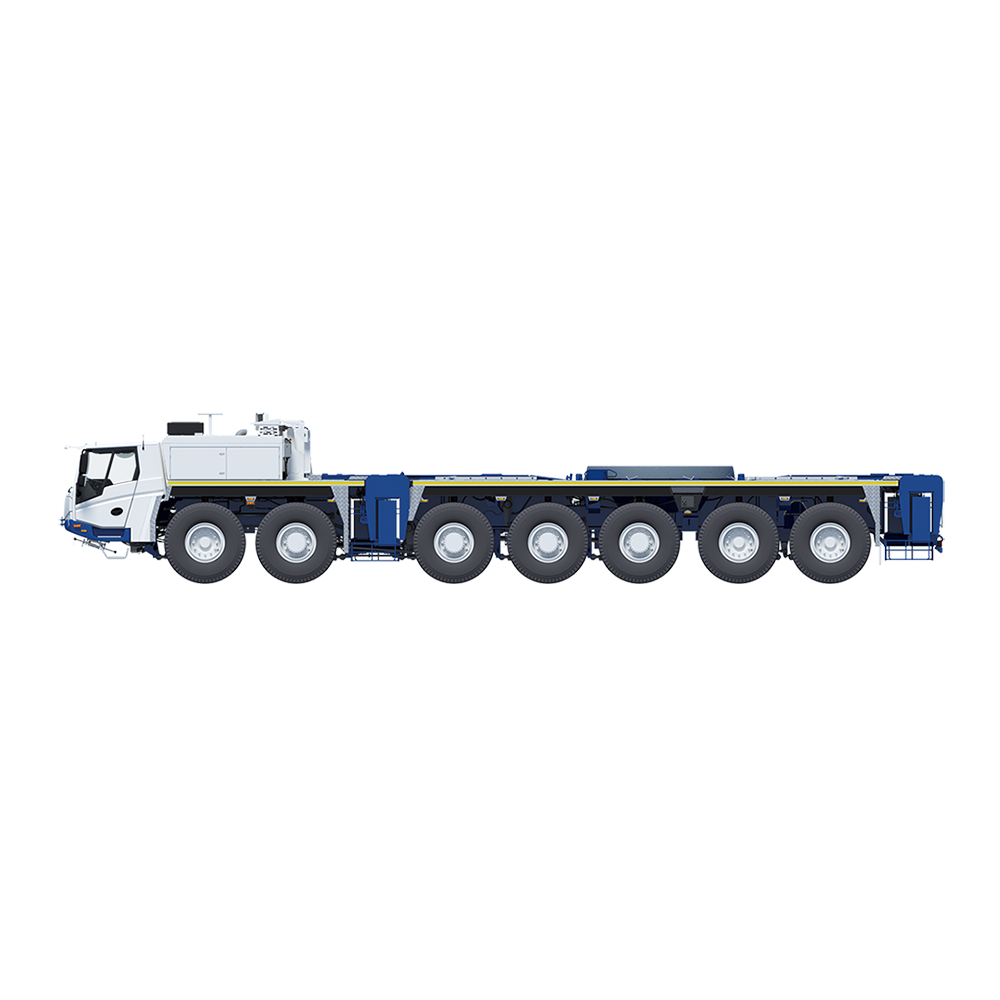

走行時寸法

全長 15,990mm
全幅 3,000mm
全高 3,070mm

重量

車両総重量 47,030kg (人員2名)
前軸重 15,610kg (1軸 + 2軸)
後軸重 13,280kg (3軸 + 4軸 + 5軸)
18,140kg (6軸 + 7軸)

走行性能

最高速度 62km/h
登坂能力 (tanθ) 0.48
最小回転半径 11.9m
