ラフテレーンクレーン

GR-1000N

製品プロモーション

GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N
GR-1000N

ラフテレーンクレーン

GR-1000N

製品プロモーション

カタログ

主要諸元

国土交通省低騒音型建設機械

排2014ディーゼル特殊自動車2014年排出ガス規制適合車

特長

動画ライブラリー

安全性の向上
タダノビューシステム

作業の効率化
セットアップラジコン

絶え間ない進化
SACO Jib Ⅱ

SACO Jib Ⅱ 装着作業
セットアップラジコンを使った装着プロセス

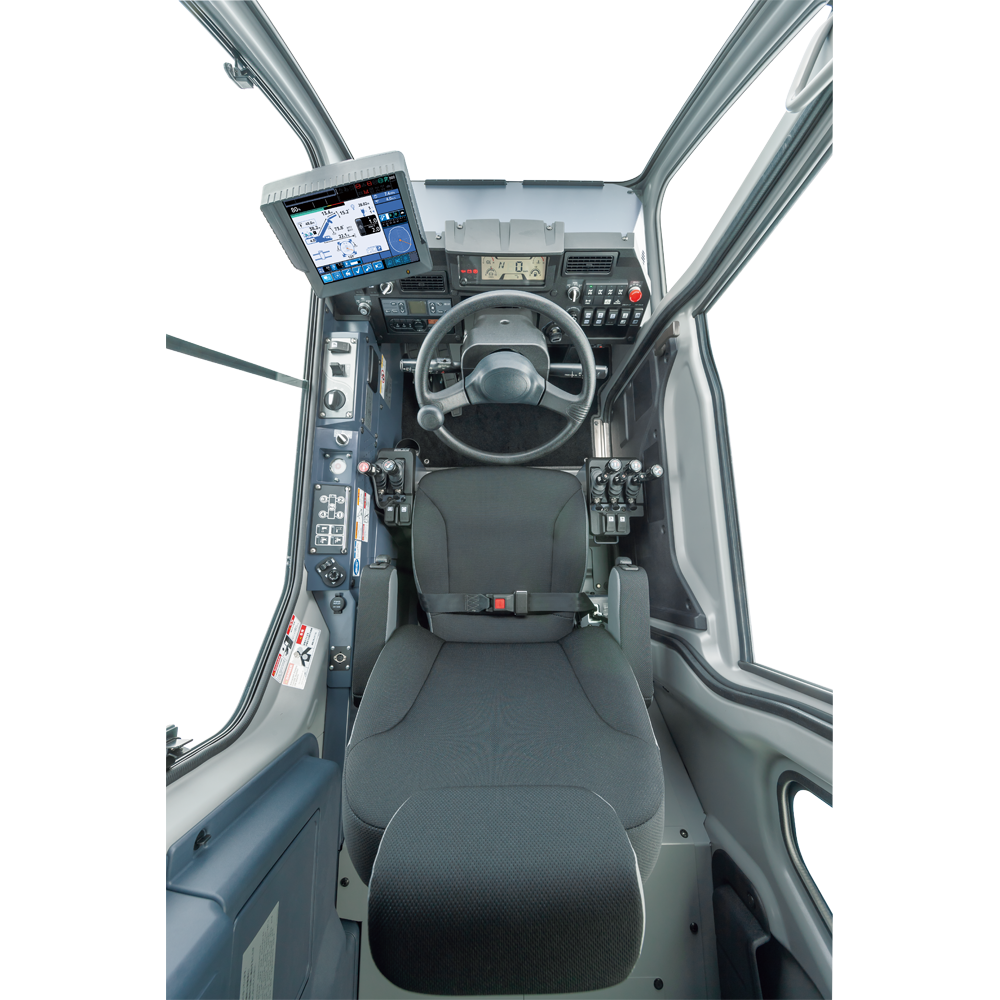

操作性の向上
クレーンキャビンの一新

特長

ブーム性能を最大限に引き出します

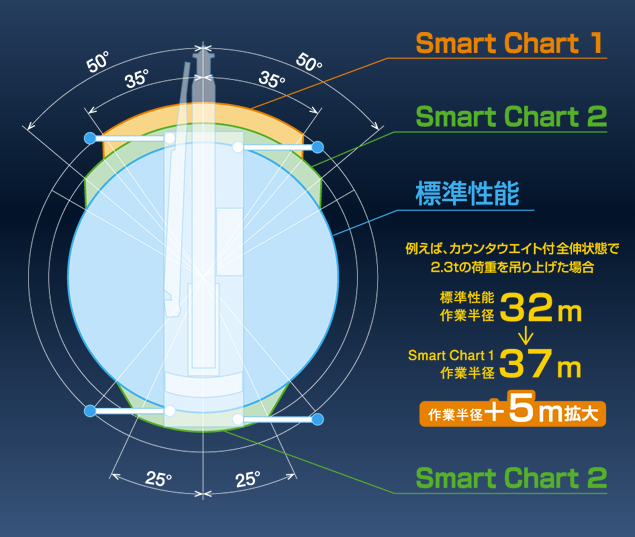

Smart Chart

新開発「Smart Chart」を採用!
国内初
新開発「Smart Chart」を採用!

アウトリガが全張出状態においても、さらに性能を引き出すのが、新開発のSmart Chartです。全てのアウトリガ張出幅において、クレーンの能力を最大限引き出すことができます。

※異張出に対応し、張出幅に応じて旋回可能な性能の範囲が変わります。

SMART CHART

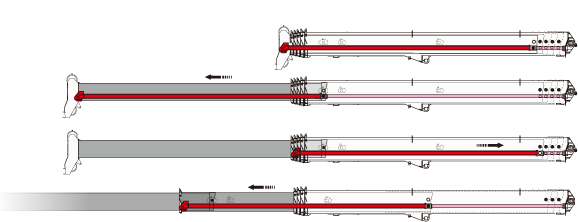

シングル伸縮シリンダ機構

CREVOシリーズ初採用!

「シングル伸縮シリンダ機構」は、内蔵された1本の油圧シリンダが、ブーム内でスライドし、各段をブーム固定ピンで連結しながら、順次送り出していく伸縮システムです。

ブーム伸縮モード
シングル伸縮シリンダ機構

予め登録した伸縮状態に応じて所定のブームが伸縮します。

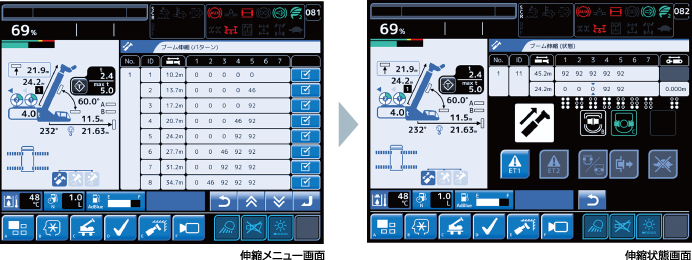

伸縮状態表示
伸縮状態表示

マルチファンクションディスプレイでシングル伸縮シリンダや、各ブームの状態を確認することができます。

カウンタウエイト

安定性能を最大限に引き出す自力着脱式カウンタウエイトを装備
国内初
カウンタウエイト

自力着脱式の4tカウンタウエイトにより、安定性能も大幅に向上します。

カウンタウエイトの装着

カウンタウエイトの装着は、旋回体後方のスイッチで操作を行います。油圧シリンダで引き上げられたカウンタウエイトは、自動ロック機構により、旋回体に取り付けられます。またウエイトは3部品に分解できるため、カーゴクレーン付トラックでの運搬が可能です。

※カウンタウエイト装着状態での公道走行は、禁止です。またカウンタウエイト装着時は、走行速度が15km/hに制限されます。

セットアップラジコン

セットアップラジコン
セットアップラジコンオペレーション

CREVO G4シリーズから作業準備用ラジコンを採用!
周囲の状況を確認しながらの作業準備や格納作業が、効率的なワンマンオペレーションで可能となりました。

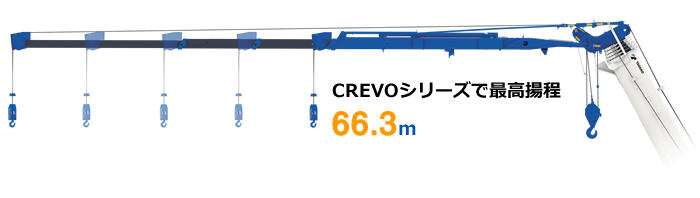

3段フルオートジブ

3段フルオートジブ

17.7mの油圧伸縮式3段フルオートジブを設定。最大地上揚程66.3mで、高揚程作業の効率が飛躍的に向上します。

サコジブII

サコジブII
ラジコンでのジブ装着

新機構の採用により、補助ロープを不要としました。さらにラフテレーンクレーンで初のラジコン採用により、ジブの装着・格納作業において、キャビンへの昇降回数を大幅に削減し、作業労力の軽減を図りました。

大型マルチファンクションディスプレイ

大型マルチファンクションディスプレイ

10.4インチのカラー・タッチパネルに、クレーンの作業情報や、各種操作設定の機能を集約。
作業効率と快適性を高めました。さらに感圧式タッチパネルの採用により、手袋をした状態でも操作可能です。

タダノビューシステム

タダノビューシステム
タダノビューシステム

環境対応エンジン

環境対応エンジン

燃料消費モニタ

燃料消費モニタ

CO2排出量削減、燃料消費量の改善、低騒音作業など、作業効率と環境に配慮した操作をサポートします。

エコ・モード

エコ・モード

クレーン操作中の不必要なエンジン回転数を抑制。エコ・モード1では最大約20%、エコ・モード2では最大約29%ものCO2排出量削減と燃料消費量の改善を実現しています。

新技術情報提供システム『NETIS』登録

ポジティブ・コントロール

ポジティブ・コントロール

油圧ポンプ吐出量を、効率よくコントロールします。クレーン非操作時のCO2排出量・燃料消費量を最大約20%削減できます。

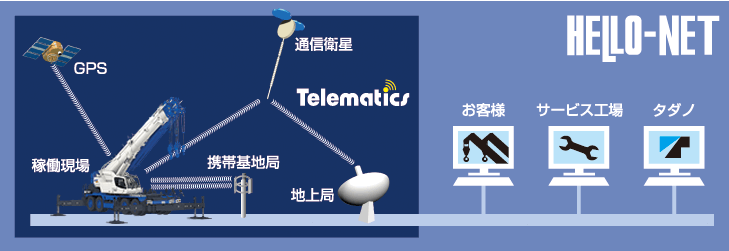

テレマティクスWEB情報サービス「HELLO-NET」

国内初
テレマティクスWEB情報サービス「HELLO-NET」

1台ごとの位置情報はもちろん、日々の稼働状況や燃料残量、部品交換や点検時期も確認できます。
お客様との情報の共有で、よりきめ細かいサポートサービスを提供いたします。

※携帯通信を標準装備。(オプションで衛星通信に変更できます。)

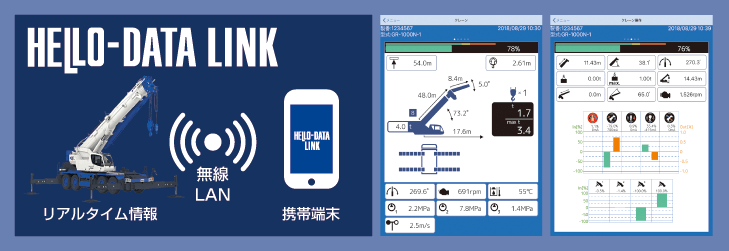

スマートフォン対応アプリ「HELLO-DATA LINK」

国内初
スマートフォン対応アプリ「HELLO-DATA LINK」

無線LANでクレーン本体と携帯端末を接続し、クレーン操作情報、インジケータ情報、エラーコードなどリアルタイムの情報を、キャビンの外で確認することが可能です。

無線LAN

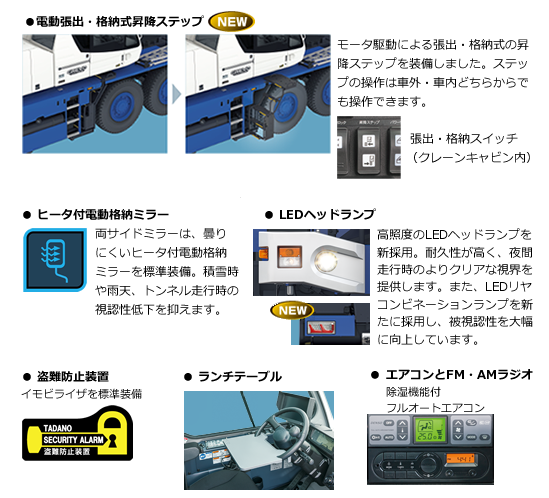

その他の充実装備

その他の充実装備
その他の充実装備

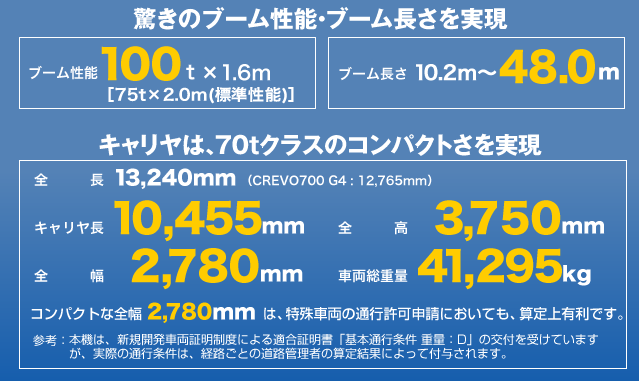

主要諸元等

クレーン

最大つり上げ能力 9.8m ブーム 100,000kg × 1.6m(10本掛 × 2)
8.4m ジブ 4,000kg × 16.0m (1本掛)
シングルトップ 5,000kg (1本掛)
最大地上揚程 ブーム 48.7m
ジブ 66.3m
最大作業半径 ブーム 38.0m (標準性能、カウンタウエイト無)、 44.0m (Smart Chart1、カウンタウエイト付)
ジブ 44.0m (標準性能、カウンタウエイト無)、 56.0m (Smart Chart1、カウンタウエイト付)
ブーム長さ (6段ブーム) 10.2m ~ 48.0m
ジブ長さ (3段フルオートジブ) 8.4m ~ 17.7m
ブーム起伏角度 0° ~ 84°
ジブオフセット 5° ~ 60°
アウトリガ張出幅 最大 7.8m
中間 7.6m、7.2m、6.4m、5.38m、4.18m
最小 2.36m

走行時寸法

全長 13,240mm
全幅 2,780mm
全高 3,750mm

重量

車両総重量 41,295kg
前前軸重 10,240kg
前後軸重 10,500kg
後前軸重 10,320kg
後後軸重 10,235kg

走行性能

最高速度 49km/h
登坂能力 (tanθ) 0.46
最小回転半径 7.5m (8輪ステアリング)
11.5m (前4輪ステアリング)
