低国土交通省低騒音型建設機械
排2014ディーゼル特殊自動車2014年排出ガス規制適合車

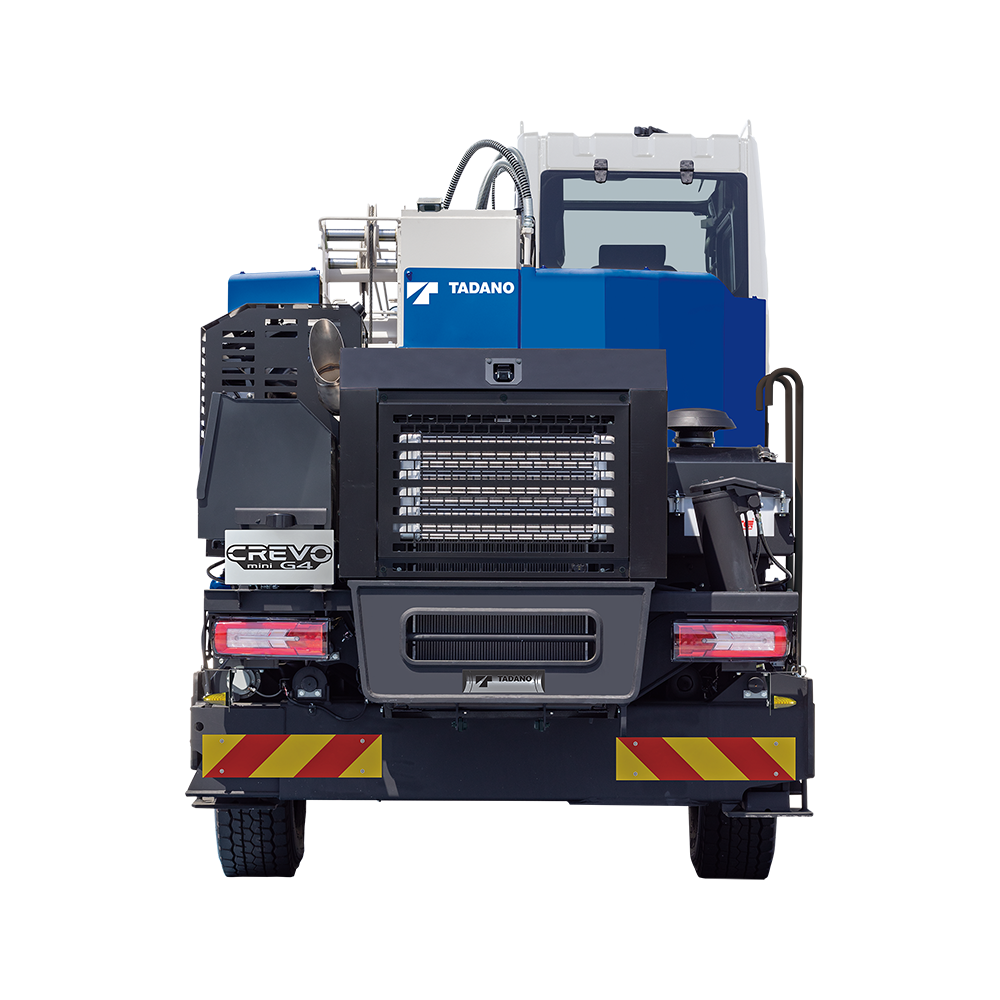

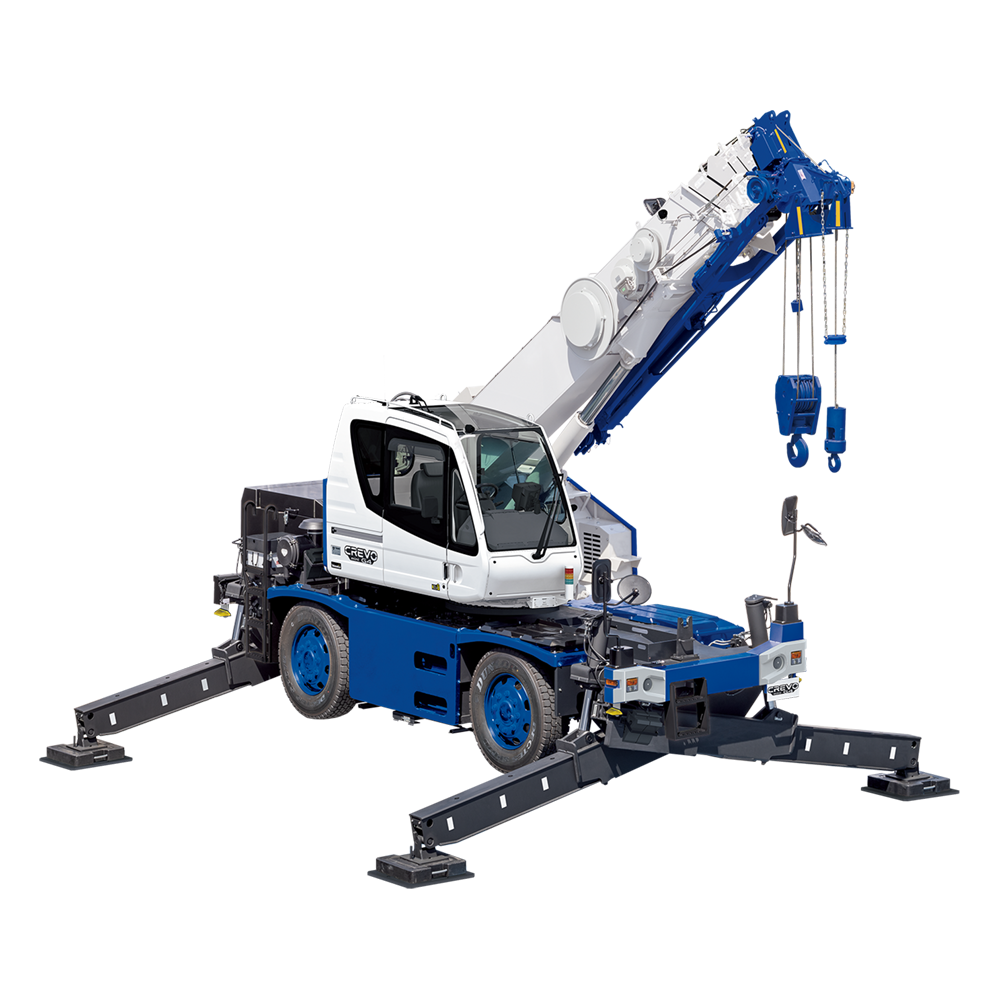

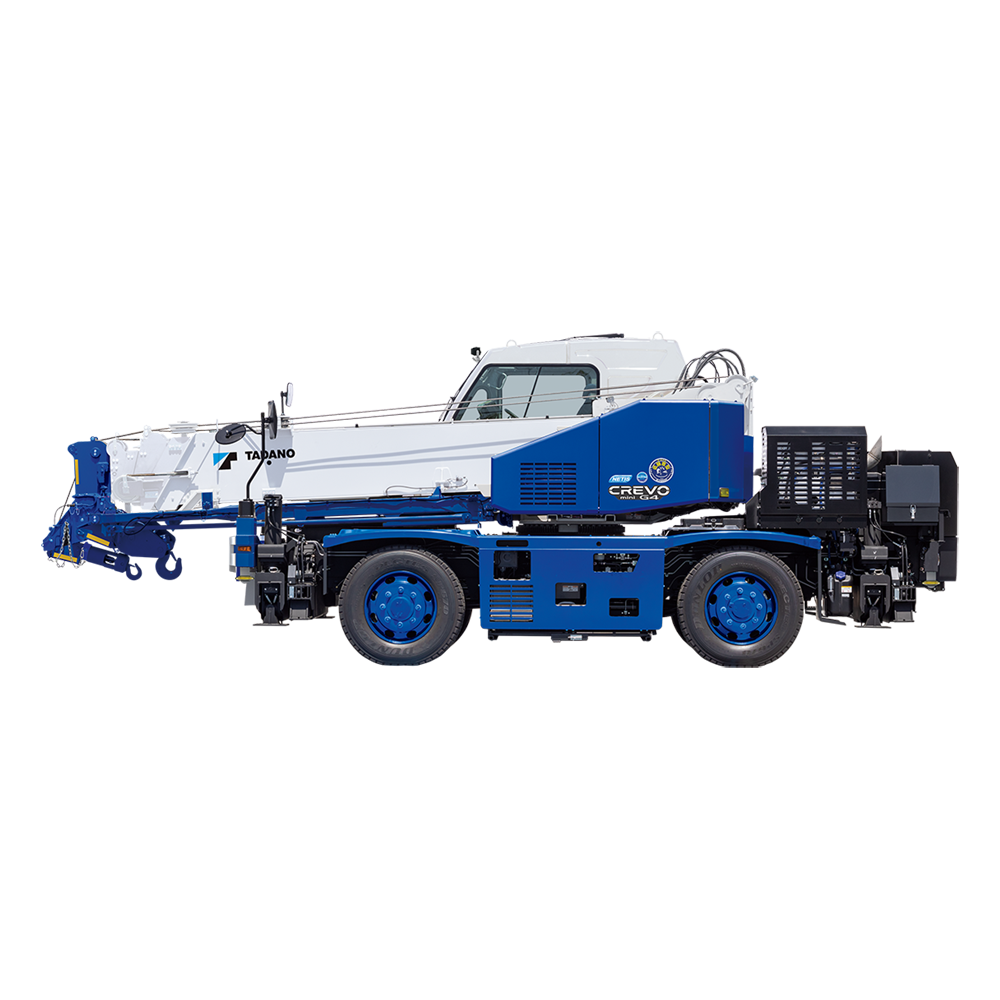

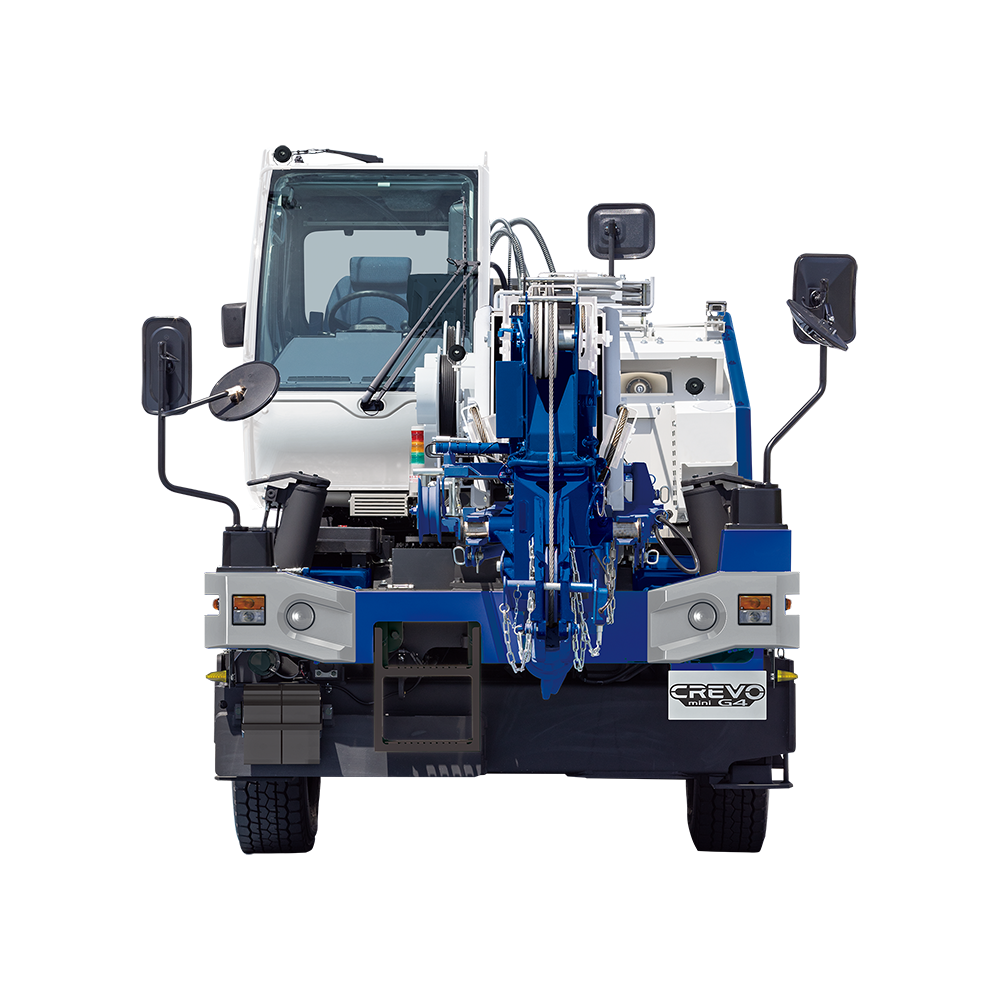

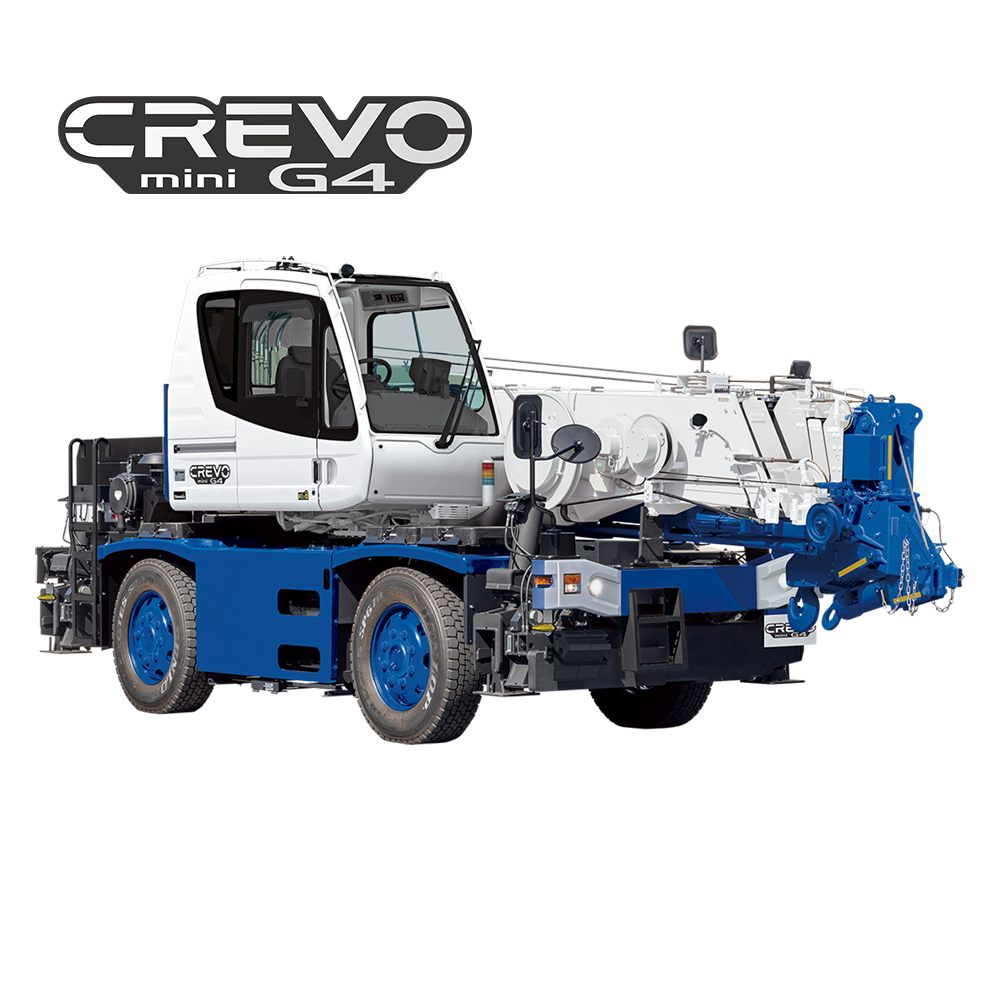

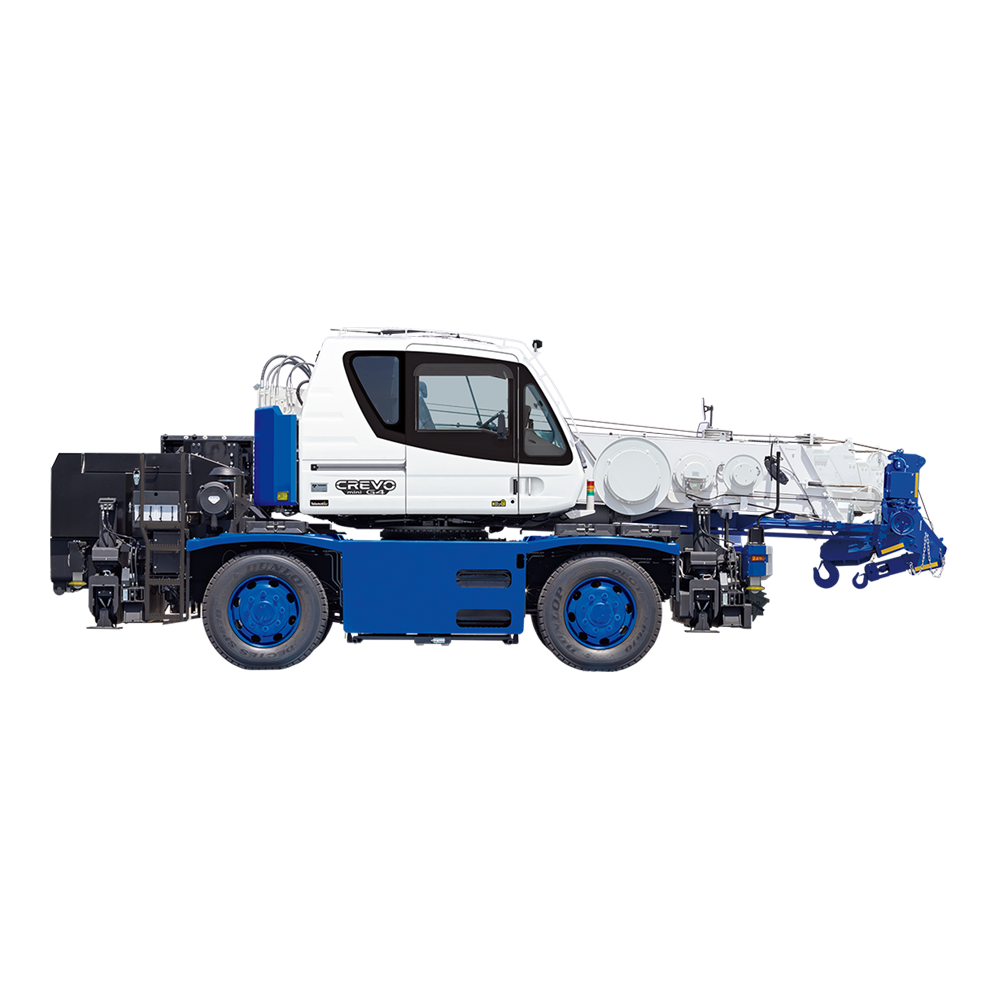

ラフテレーンクレーン
GR-130NL/N(2W)
- 主要諸元等
主要諸元等
クレーン
| 最大つり上げ能力 | 5.3m ブーム | 13,000kg × 1.5m (8本掛) GR-130NL(2W) 4,900kg × 4.0m (4本掛) GR-130N(2W) |
|---|---|---|
| 3.6m ジブ | 1,600kg × 80° (1本掛) | |
| 最大地上揚程 | ブーム | 24.5m |
| ジブ | 30.0m | |
| 最大作業半径 | ブーム | 22.3m |
| ジブ | 24.1m | |
| ブーム長さ | 5.3m ～ 23.8m | |
| ジブ長さ | 3.6m､ 5.5m | |
| ブーム起伏角度 | -3° ～ 82° | |
| ジブオフセット | 5° ～ 60° | |
| アウトリガ張出幅 | 最大 | 4.7m |
| 中間 | 4.3m､ 3.5m､ 2.5m | |
| 最小 | 1.7m (X型)､ 1.64m (H型) | |
走行時寸法
| 全長 | 7,590mm |
|---|---|
| 全幅 | 2,000mm |
| 全高 | 2,815mm |
重量
| 車両総重量 | 14,695kg |
|---|---|
| 前軸重 | 7,345kg |
| 後軸重 | 7,350kg |
走行性能
| 最高速度 | 49km/h |
|---|---|
| 登坂能力 (tanθ) | 0.36 |
| 最小回転半径 | 3.8m (4輪ステアリング) |
| 6.5m (2輪ステアリング) |
