低国土交通省低騒音型建設機械
排2014ディーゼル特殊自動車2014年排出ガス規制適合車
- 主要諸元等
主要諸元等
クレーン
| 最大つり上げ能力 | 9.35m ブーム | 25,000kg × 3.5m (8本掛) |
|---|---|---|
| 8.2m ジブ | 3,300kg × 14.0m (1本掛) | |
| シングルトップ | 4,000kg (1本掛) | |
| 最大地上揚程 | ブーム | 31.3m |
| ジブ | 44.2m | |
| 最大作業半径 | ブーム | 27.9m |
| ジブ | 34.0m | |
| ブーム長さ (4段ブーム) | 9.35m ～ 30.5m | |
| ジブ長さ | 2段フルオート ジブ |
8.2m ～ 13.0m |
| 2段パワーチルト ジブ |
8.2m､ 13.0m | |
| ブーム起伏角度 | 0° ～ 84° | |
| ジブオフセット | 5° ～ 60° | |

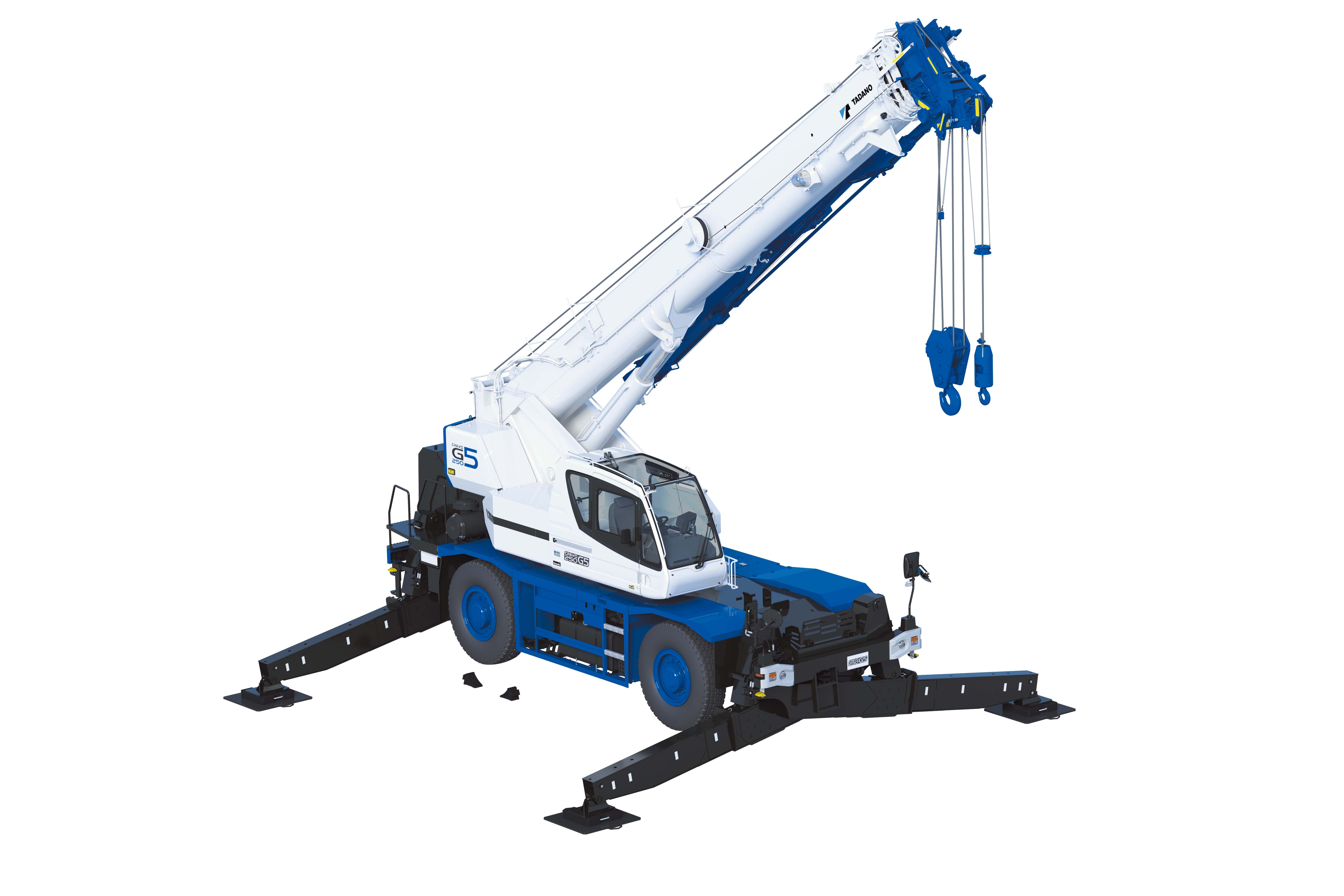

| アウトリガ張出幅 | 最大 | 6.6m |
| 中間 | 6.1m､ 5.0m､ 3.6m | |
| 最小 | 3.1m (X型)､ 2.3m (H型) | |

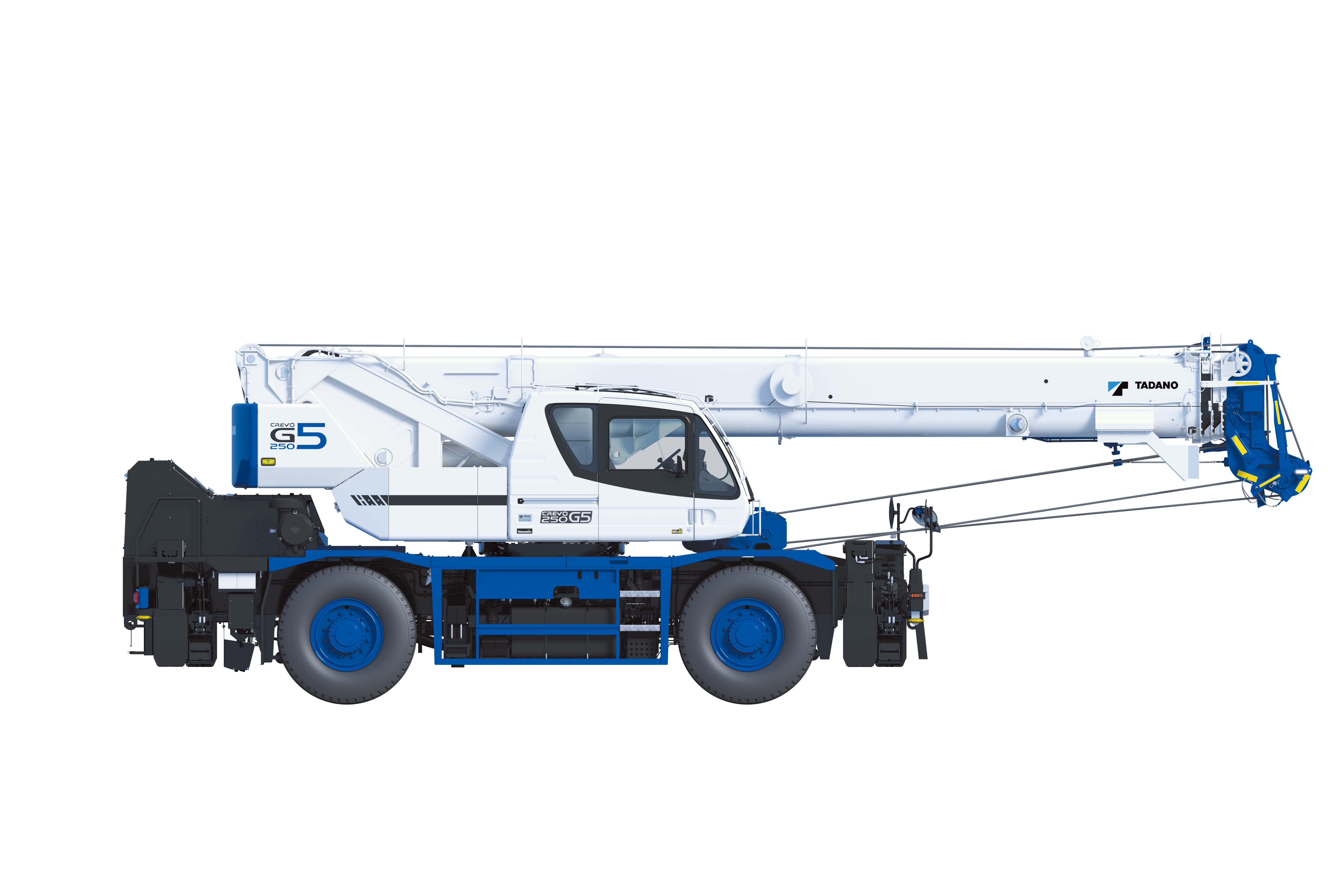

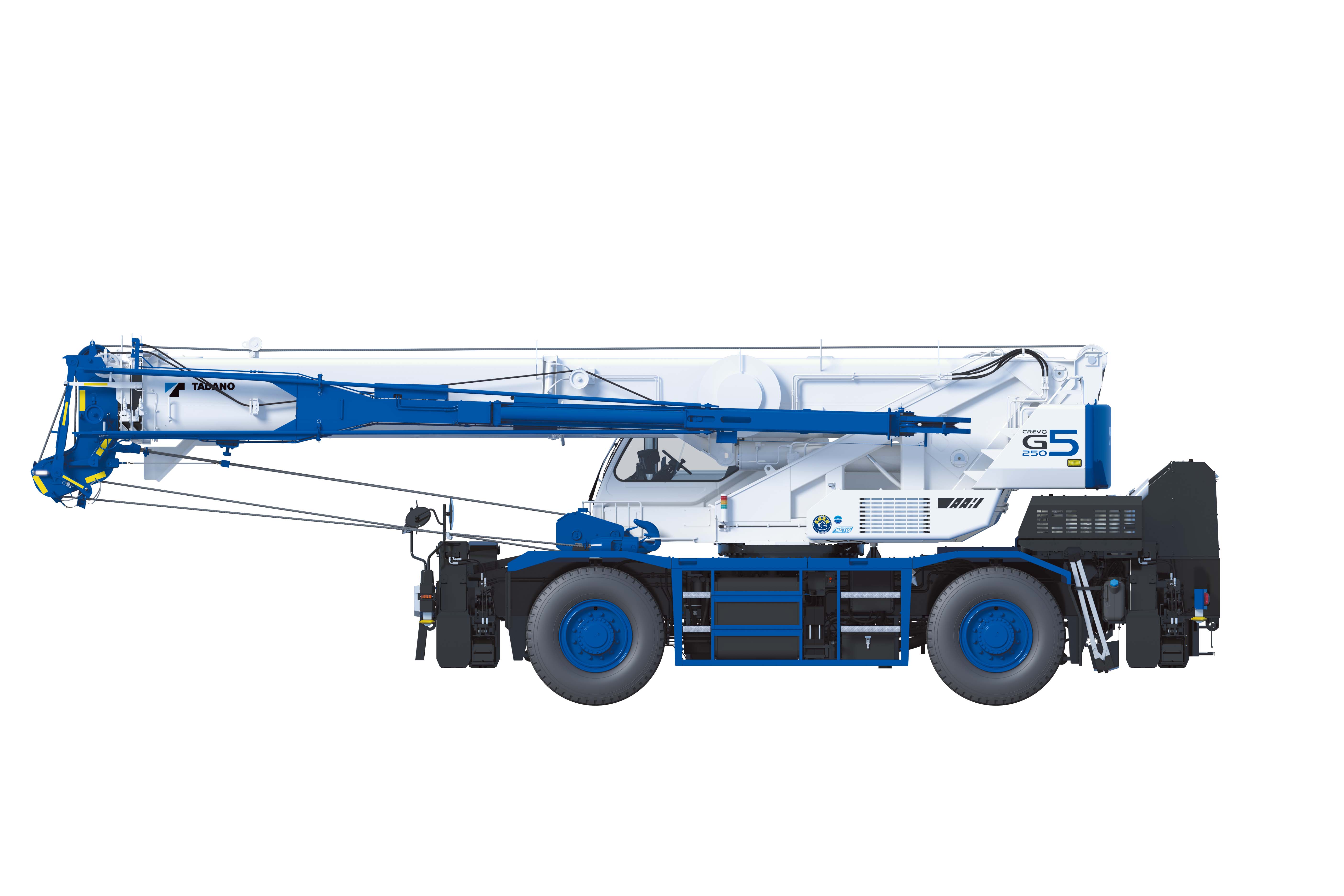

走行時寸法
| 全長 | 11,530mm |
|---|---|
| 全幅 | 2,620mm |
| 全高 | 3,475mm |
重量
| 車両総重量 | 25,495kg |
|---|---|
| 前軸重 | 12,750kg |
| 後軸重 | 12,745kg |
走行性能
| 最高速度 | 49km/h |
|---|---|
| 登坂能力 (tanθ) | 0.57 |
| 最小回転半径 | 5.1m (4輪ステアリング) |
| 8.5m (2輪ステアリング) |
