B : ブーム FLJ : フルオートラフィングジブ HLJ : 油圧チルトジブ

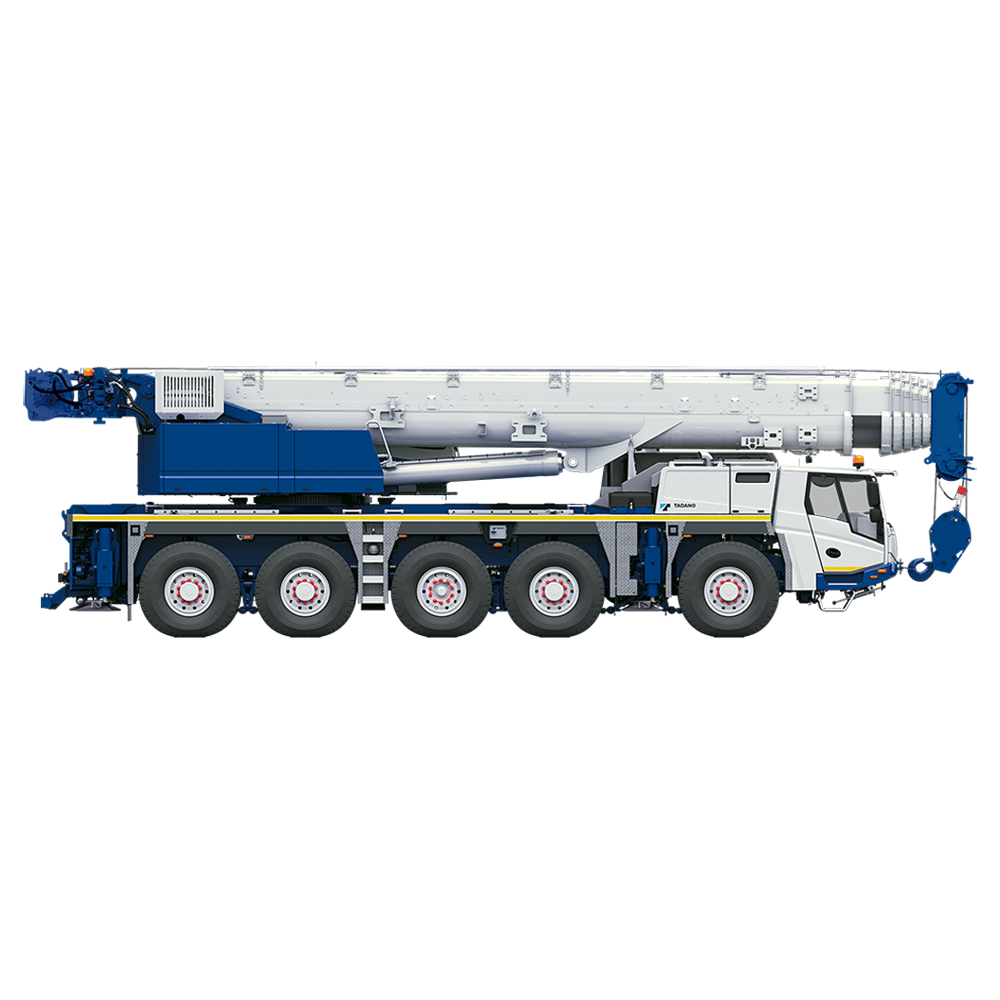

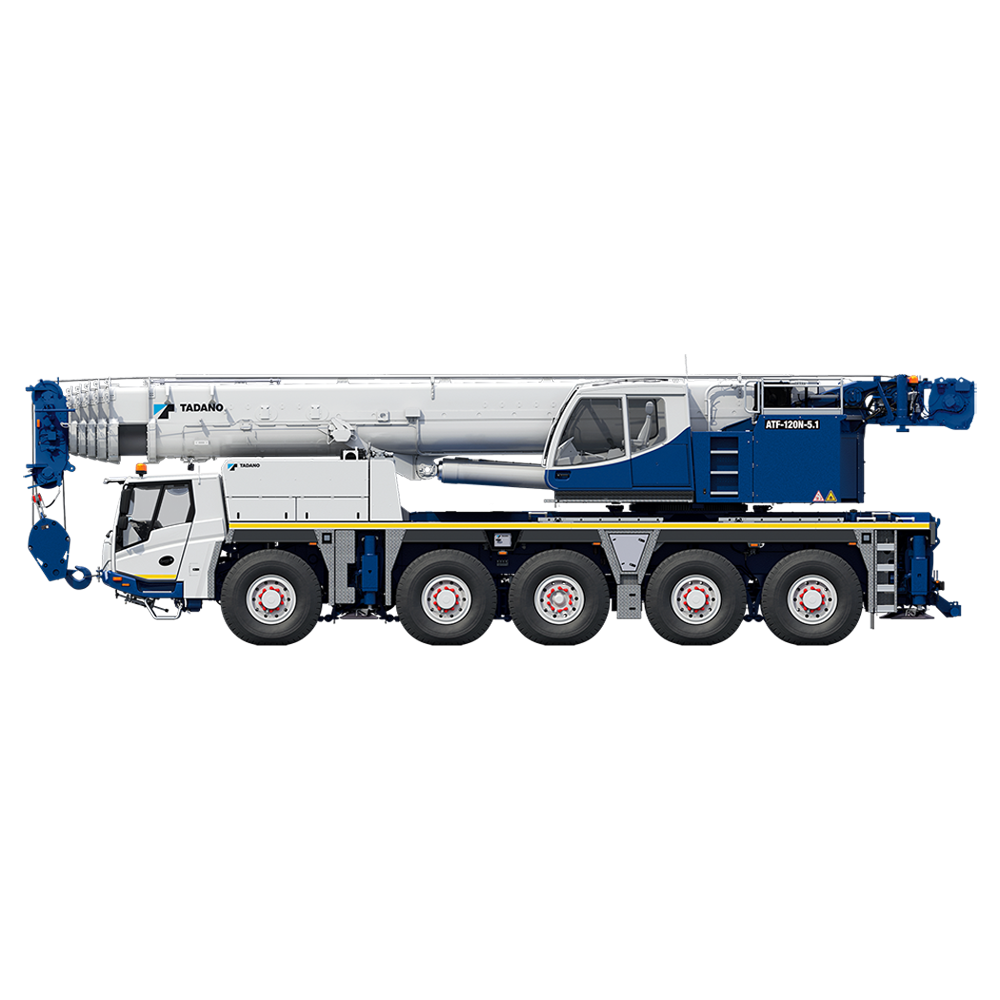

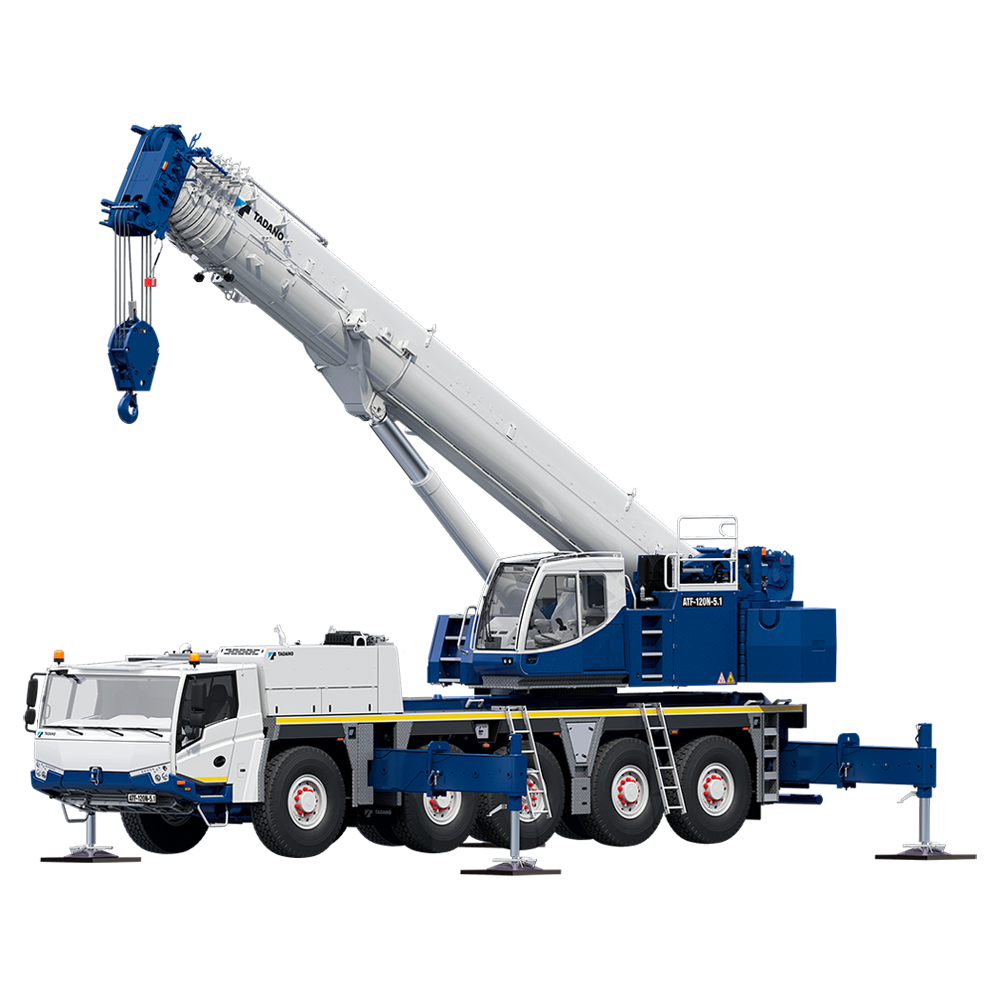

オールテレーンクレーン 旧モデル
ATF-120N-5.1
- 主要諸元等
主要諸元等
クレーン
| 最大つり上げ能力 | 11.4ｍ (B) | 120,000 kg × 2.5ｍ（2×8本掛、アタッチメント付） |
|---|---|---|
| シングルトップ | 8,700kg (1本掛) | |
| 1.6m + 7.4m (FLJ) | 7,300 kg × 24.0ｍ（ 1 本掛） | |
| 1.1ｍ+ 2.6ｍ (HLJ) | 36,300 kg × 7.0ｍ（ 5 本掛） | |
| 最大地上揚程 | (B) | 60.0ｍ ( 7.3ｔ) |
| (FLJ) | 78.0ｍ ( 1.0ｔ) | |
| (HLJ) | 87.0ｍ ( 1.4ｔ) | |
| 最大作業半径 | (B) | 56.0ｍ ( 1.2ｔ) |
| (FLJ) | 58.0ｍ ( 1.0ｔ) | |
| (HLJ) | 64.0ｍ ( 1.1ｔ) | |
| ブーム・ジブ長さ | (B) | 11.4ｍ ～ 60.0ｍ |
| (FLJ) | 1.6m + 7.4m ～ 17.4m | |
| (HLJ) | 1.1ｍ ＋ 2.6ｍ ～ 30.8ｍ | |
| ブーム起伏角度 | －1.0°～ 84.7° | |
| ジブオフセット | (FLJ) | 5° ～ 60° |
| (HLJ) | 5° ～ 45° | |
| アウトリガ張出幅 | 最大 | 7.5m |
| 中間 | 6.2m､ 5.0m､ 4.1m | |
| 最小 | 2.5m | |
走行時寸法
| 全長 | 13,760mm |
|---|---|
| 全幅 | 3,000mm |
| 全高 | 3,980mm |
重量
| 車両総重量 | 47,330kg (人員2名) |
|---|---|
| 前軸重 | 19,420kg (1軸 ＋ 2軸) |
| 後軸重 | 27,910kg ( 3軸 + 4軸 + 5軸) |
走行性能
| 最高速度 | 85km/h |
|---|---|
| 登坂能力 (tanθ) | 0.7 |
| 最小回転半径 | 9.56m |
