オールテレーンクレーン 旧モデル

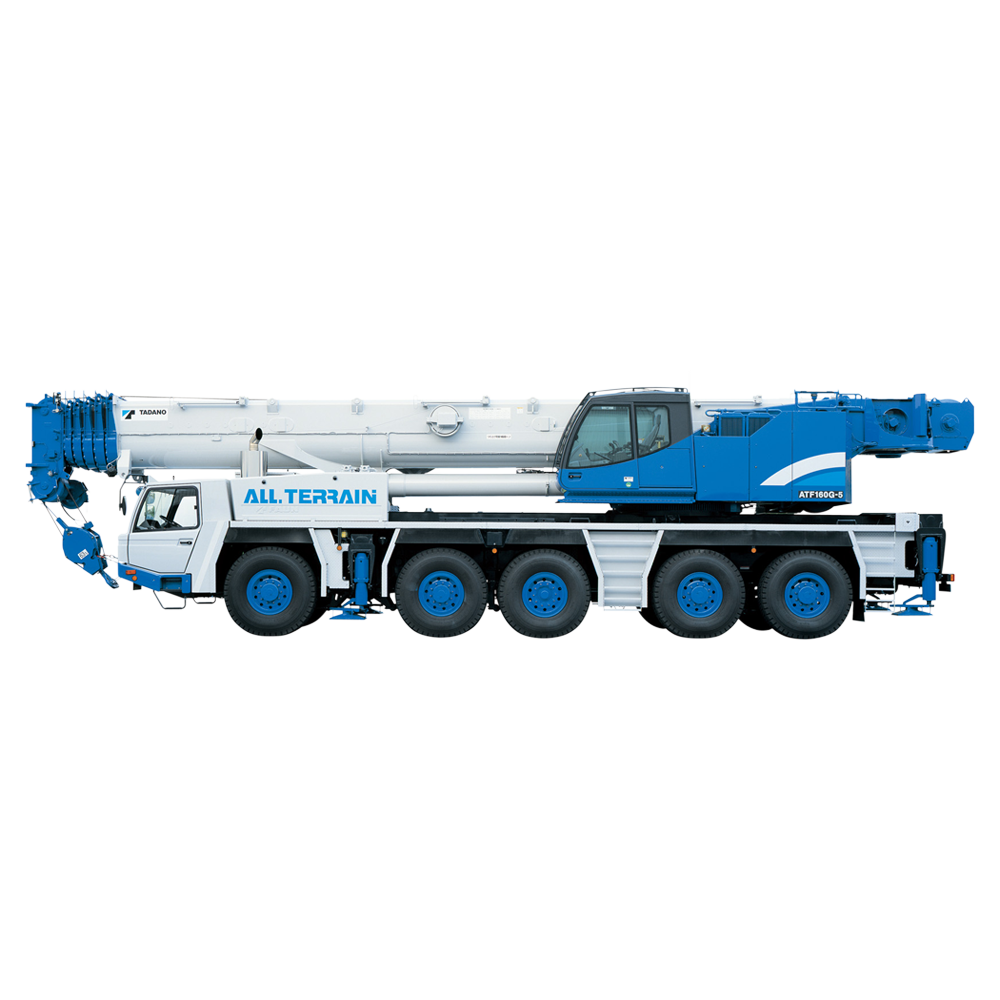

ATF160G-5

主要諸元

国土交通省低騒音型建設機械

※誠に申し訳ございませんが、こちらの製品につきましては『カタログご請求』が、ご利用いただけません。ご了承のほど、よろしくお願い申し上げます。

  • 主要諸元等

主要諸元等

ESP : イージー・スカイピンブーム FLJ : フルオートラフィングジブ

クレーン

最大つり上げ能力 13.2m (ESP) 160,000kg × 3.0m (2 × 14本掛、 アタッチメント付)
シングルトップ 7,300kg (1本掛)
8.5m (FLJ) 26,600kg × 7.0m (4本掛)
最大地上揚程 (ESP) 61.0m (14.0t)
(FLJ) 83.0m (4.0t)
最大作業半径 (ESP) 56.0m (2.6t)
(FLJ) 55.0m (1.6t)
ブーム・ジブ長さ (ESP) 13.2m ~ 60.0m
(FLJ) 1.85m + 8.5m ~ 20.9m
ブーム起伏角度 -1.0° ~ 84.0°
ジブオフセット (FLJ) 5° ~ 60°
アウトリガ張出幅 最大 8.3m
中間 7.0m、 5.6m、 4.6m

走行時寸法

全長 13,370mm
全幅 3,000mm
全高 4,020mm

重量

車両総重量 39,810kg (人員2名)
前軸重 19,660kg (1軸 + 2軸)
後軸重 1,290kg (3軸)
18,860kg (4軸 + 5軸)

走行性能

最高速度 85km/h
登坂能力 (tanθ) 0.7
最小回転半径 9.8m
