オールテレーンクレーン 旧モデル

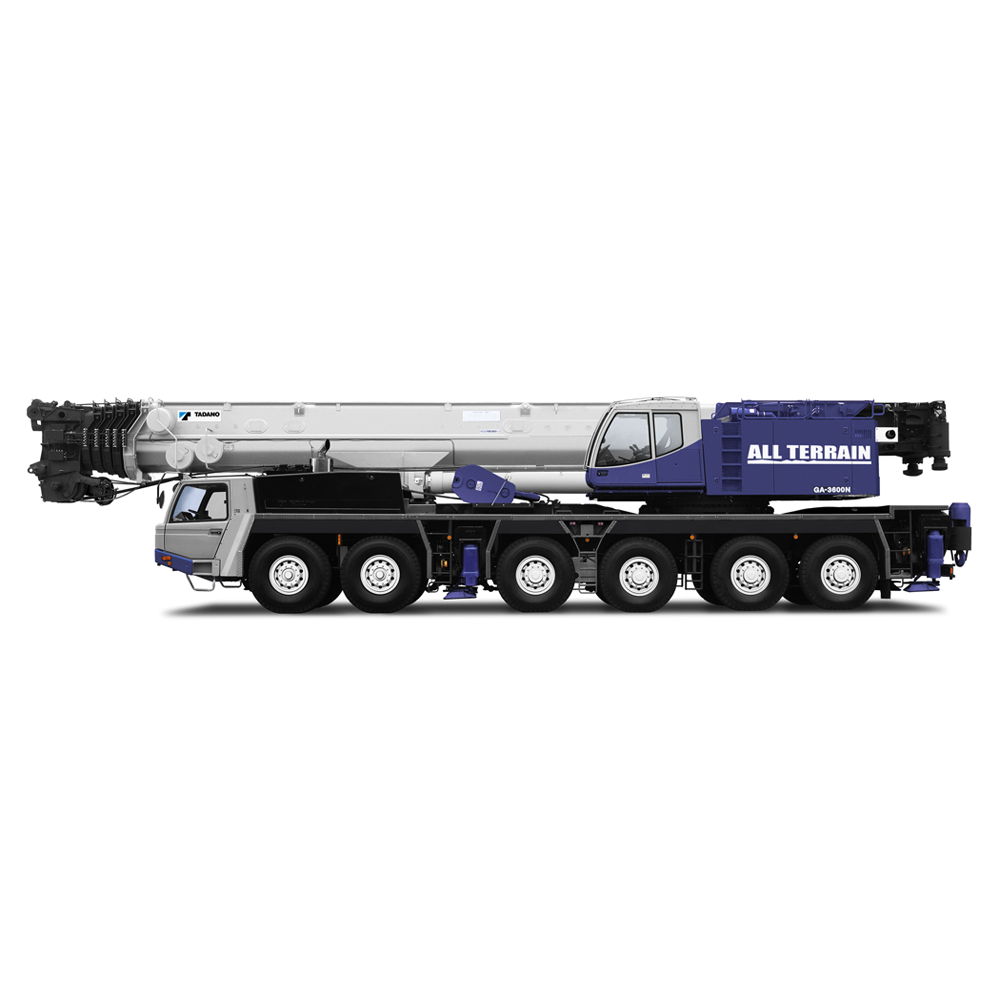

GA-3600N-1

GA-3600N-1
GA-3600N-1
GA-3600N-1
GA-3600N-1

オールテレーンクレーン 旧モデル

GA-3600N-1

主要諸元

国土交通省低騒音型建設機械

※誠に申し訳ございませんが、こちらの製品につきましては『カタログご請求』が、ご利用いただけません。ご了承のほど、よろしくお願い申し上げます。

  • 主要諸元等

主要諸元等

ESP : イージー・スカイピンブーム LJ : ラフィングジブ FLJ : フルオートラフィングジブ

クレーン

最大つり上げ能力 13.6m (ESP) 360,000kg × 3.0m (2 × 16本掛、 アシストジャッキ付)
シングルトップ 12,500kg (1本掛)
10.3m (FLJ) 41,800kg × 14.0m (4本掛)
13m (LJ) 87,000kg × 10.0m (8本掛)
最大地上揚程 (ESP) 60.0m (29.0t)
(FLJ) 91.0m (5.7t)
(LJ) 98.0m (3.8t)
115.0m (1.7t) (ラフィングジブ + エクステンションジブ)
最大作業半径 (ESP) 58.0m (3.8t)
(FLJ) 65.0m (2.4t)
(LJ) 80.0m (1.7t)
90.0m (1.6t) (ラフィングジブ + エクステンションジブ)
ブーム・ジブ長さ (ESP) 13.9m ~ 60.0m
(FLJ) 1.7m + 10.3m ~ 31.0m
(LJ) 4.4m + 13.0m、 22.0m、 31.0m、 40.0m、 ※53.0m、 ※58.0m
※印はラフィングジブ (40m) + エクステンションジブ
ジブオフセット (FLJ) 5° ~ 60°
ブーム起伏角度 -1.3° ~ 81.5°
アウトリガ張出幅 最大 8.7m
中間 8.0m、 6.8m、 5.7m

走行時寸法

全長 15,050mm
全幅 3,000mm
全高 3,200mm

重量

車両総重量 37,460kg (人員2名)
前軸重 15,560kg (1軸 + 2軸 + 3軸)
後軸重 13,880kg (3軸 + 4軸 + 5軸)
21,900kg (4軸 + 5軸 + 6軸)

走行性能

最高速度 63km/h
登坂能力 (tanθ) 0.7
最小回転半径 11.9m
