低国土交通省低騒音型建設機械
オールテレーンクレーン 旧モデル

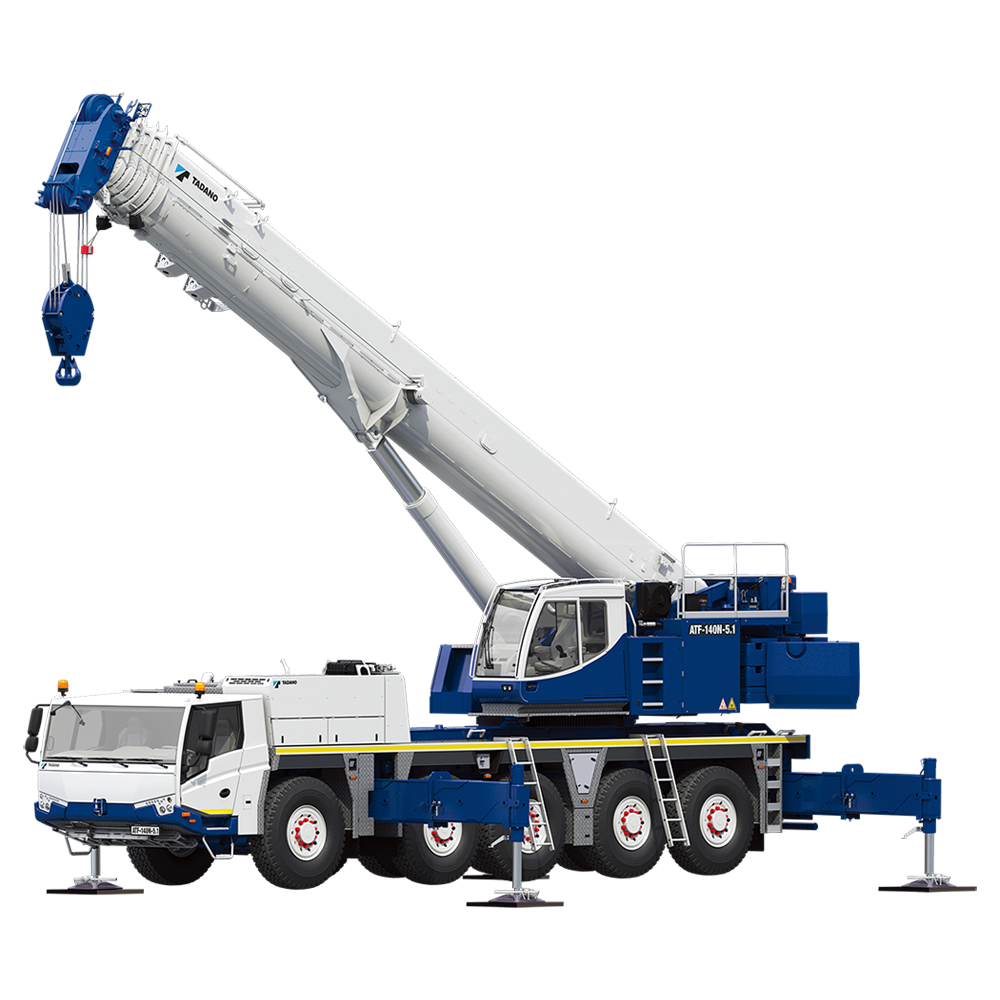

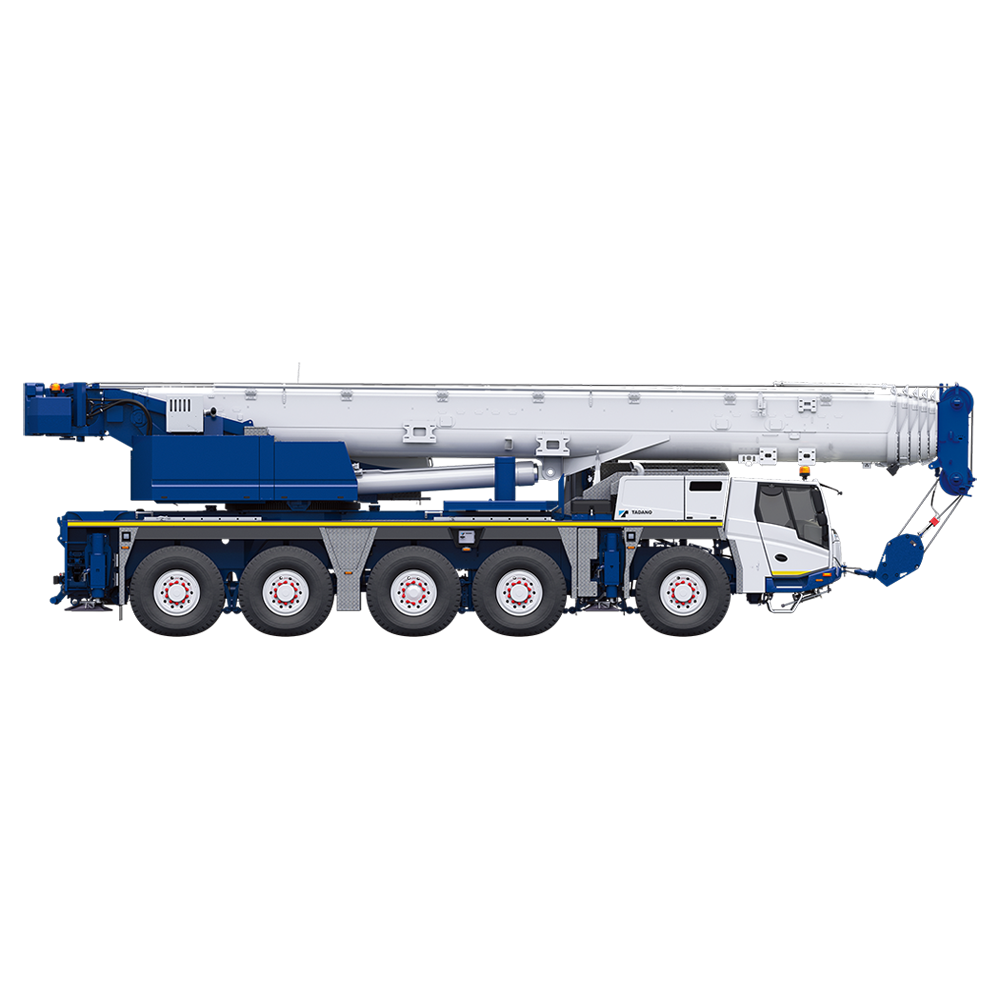

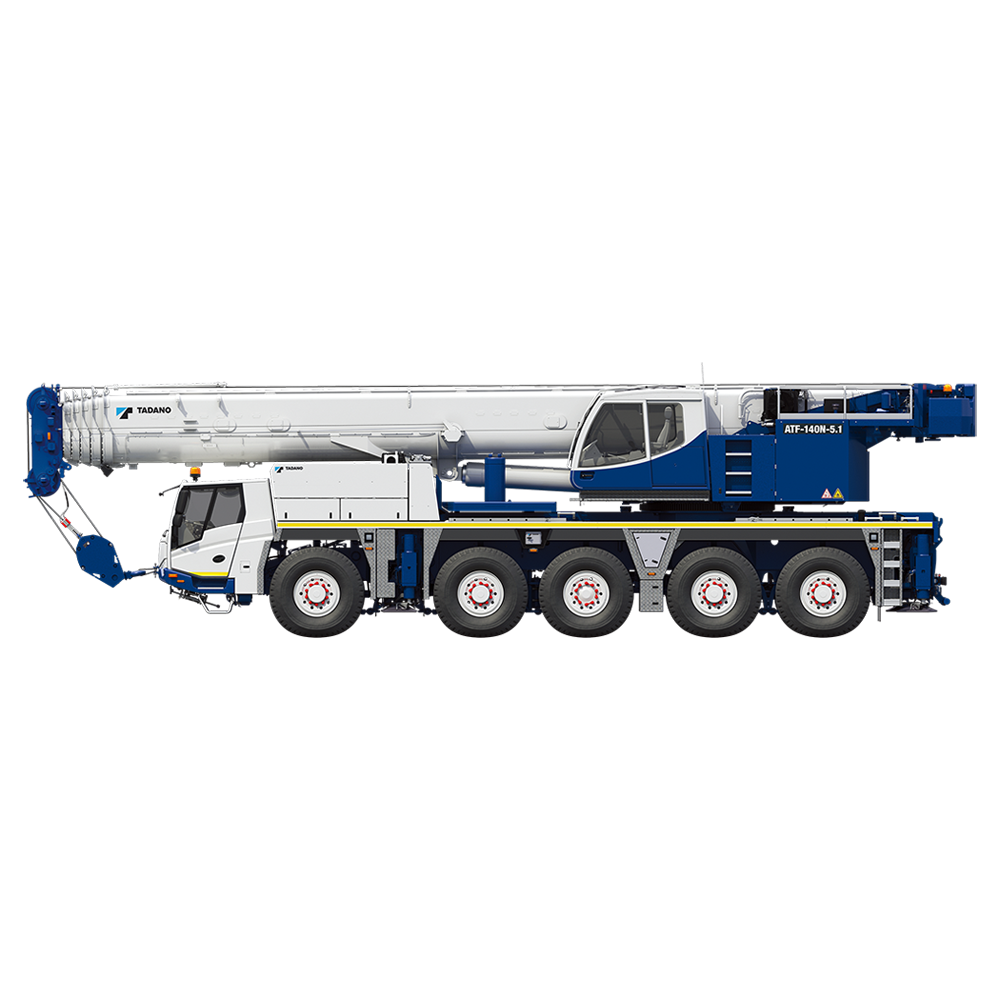

ATF-140N-5.1
- 主要諸元等
主要諸元等
B : ブーム FLJ : フルオートラフィングジブ HLJ : 油圧チルトジブ
クレーン
| 最大つり上げ能力 | 12.8m (B) | 140,000kg × 2.5m (2 × 10本掛､ アタッチメント付) |
|---|---|---|
| シングルトップ | 8,700kg (1本掛) | |
| 1.6m + 7.4m (FLJ) | 7,300kg × 30.0m (1本掛) | |
| 1.0m + 2.8m (HLJ) | 38,100kg × 3.5m (5本掛) | |
| 最大地上揚程 | (B) | 60.0m (10.6t) |
| (FLJ) | 78.0m (2.8t) | |
| (HLJ) | 88.0m (1.6t) | |
| 最大作業半径 | (B) | 56.0m (2.2t) |
| (FLJ) | 64.0m (1.3t) | |
| (HLJ) | 72.0m (1.0t) | |
| ブーム・ジブ長さ | (B) | 12.8m ～ 60.0m |
| (FLJ) | 1.6m + 7.4m ～ 17.4m | |
| (HLJ) | 1.0m + 2.8m ～ 31.0m | |
| ブーム起伏角度 | -1.0° ～ 85.0° | |
| ジブオフセット | (FLJ) | 5° ～ 60° |
| (HLJ) | 5° ～ 40° | |
| アウトリガ張出幅 | 最大 | 7.5m |
| 中間 | 6.2m､ 5.0m､ 4.1m | |
| 最小 | 2.5m | |
走行時寸法
| 全長 | 12,870mm |
|---|---|
| 全幅 | 2,790mm |
| 全高 | 3,980mm |
重量
| 車両総重量 | 37,250kg (人員2名) |
|---|---|
| 前軸重 | 17,920kg (1軸 ＋ 2軸) |
| 後軸重 | 1,370kg (3軸) 17,960kg (4軸 ＋ 5軸) |
走行性能
| 最高速度 | 85km/h |
|---|---|
| 登坂能力 (tanθ) | 0.7 |
| 最小回転半径 | 9.4m |
